MotionRT7简介
（2）与MotionRT其它版本功能兼容，一次开发，可快速切换到嵌入式，Linux各种平台。
（3）统一函数库接口，快速的本地LOCAL接口，运动函数调用快至us级别，比普通PCI卡快数十倍。
（4）集成机器视觉，快速搭建各类运动控制+机器视觉的实时应用。
（5）强大多卡功能，最多240轴联动，支持跨卡联动，脉冲与总线联动，振镜与平台联动，轻松实现位置锁存 /PSO等高级功能。
2.持续迭代的运动控制实时内核MotionRT
MotionRT是正运动技术持续建设与发展的运动控制实时内核，已不断迭代 7代，从MotionRT1到MotionRT7。
统一完善的SDK库 ，所有的第三方开发环境同一套API接口，跨平台的产品架构，提高效率，保持兼容性。
5.简单易用的运动控制功能特性
a.点位运动、直线插补、圆弧插补、螺旋插补、连续轨迹加工；
b.电子凸轮、电子齿轮、同步跟随、位置锁存、虚拟轴叠加；
c.S曲线加减速，SS曲线加减速，轨迹运动更柔和；
d.1D/2D/3D高速位置同步输出PS0，充分满足视觉飞拍、高速点胶、激光加工；
e.客户可自定义运动控制算法或者机器人正反解算法；
f.方便与第三方视觉配合。
6.开放的EtherCAT与配置调试工具
02
MotionRT7的安装和使用
第一步：安装驱动程序
第二步：运行控制台程序
1.打开控制台程序所在位置，运行可执行文件“MotionRt710.exe”。
2.点击“Start”。
第三步：使用ZDevelop软件链接到控制器，进行参数监控
ZDevelop链接控制器，软件版本3.10以上，使用PCI/LOCAL方式进行连接。
1.查看网络连接。
2.选择用作EtherCAT的网卡，右键属性，安装协议。
3.点击从磁盘安装，选择驱动器所在的路径，打开文件夹”driver_signed”，选择“MotionRtPacket.inf”。
4.安装成功后，确认ZMotionRT64 Packet Protocol Driver前面有选上。
在RT控制台程序选择增加AddEcat，这时能看到对应网卡，选择后，启动RT。
5. MotionRT7 EtherCAT协议安装视频演示。
03
VC6.0进行MotionRT7项目的开发
1、打开VC++6.0，新建一个工程。

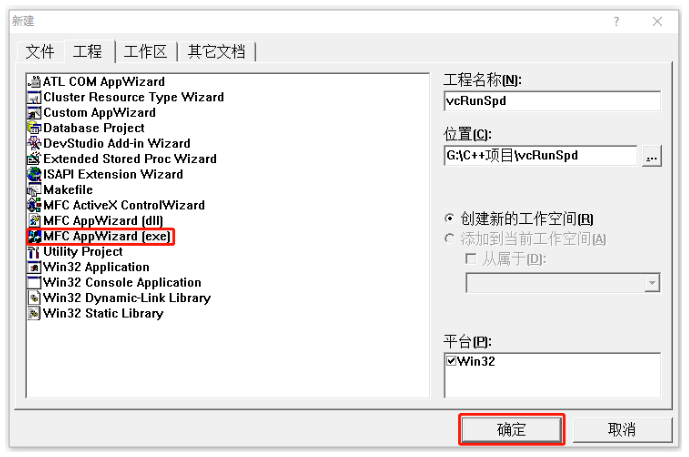

2、选择“MFC APPWizard(exe)”，选择工程保存路径，设置工程名，点击确定。

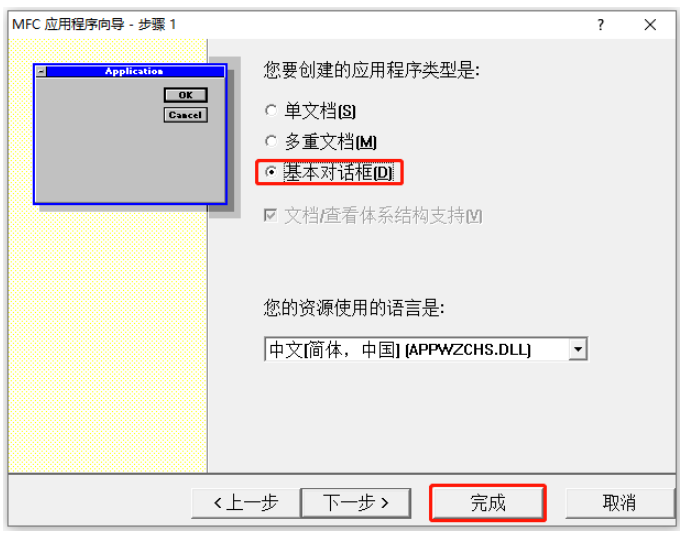

3、在应用程序类型选择基本对话框，完成项目新建。

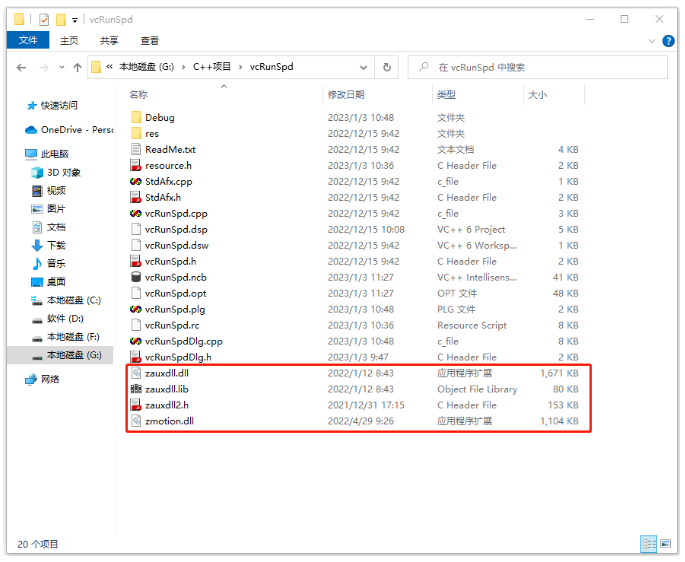

4、将产品配套光盘“..\函数库\dll”文件夹中的动态链接库“zmotion.dll”、“zauxdll.dll”、头文件“zauxdll2.h”和lib文件“zauxdll.lib”复制到工程文件夹中。

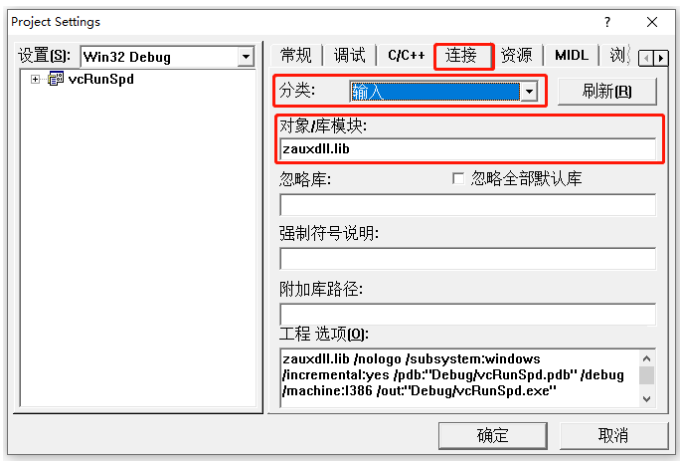

5、选择“Project”菜单下的“Settings…(设置)”菜单项。切换到“Link”标签页，在“Object\library modules”栏中输入lib文件名：zauxdll.lib。

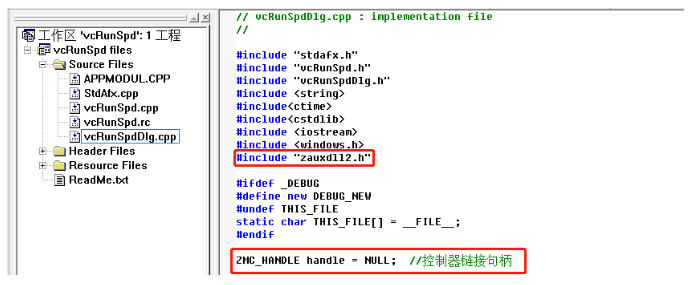

6、在应用程序文件中加入函数库头文件的声明，如：#include “zauxdll2.h”，并定义一个控制器的链接句柄。
至此，用户就可以在VC6.0中调用函数库中的任意函数，编写应用程序，具体函数的用法及功能可以参考光盘资料中的ZMotion PC函数库编程手册。

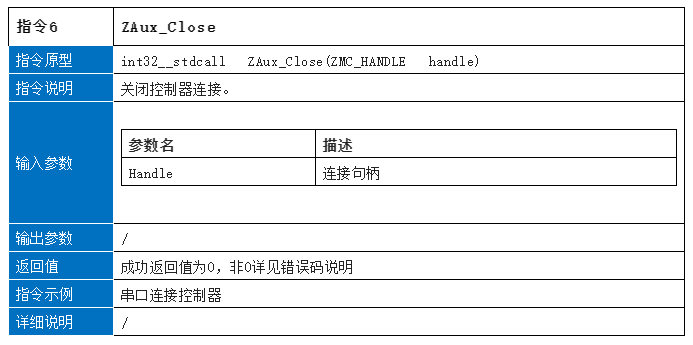

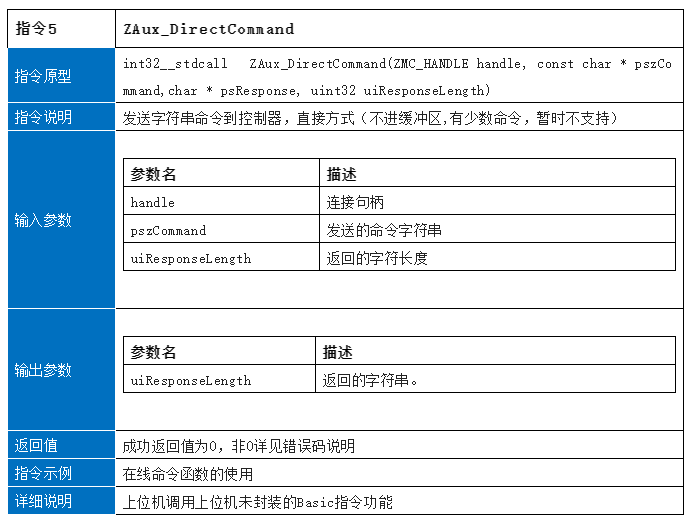

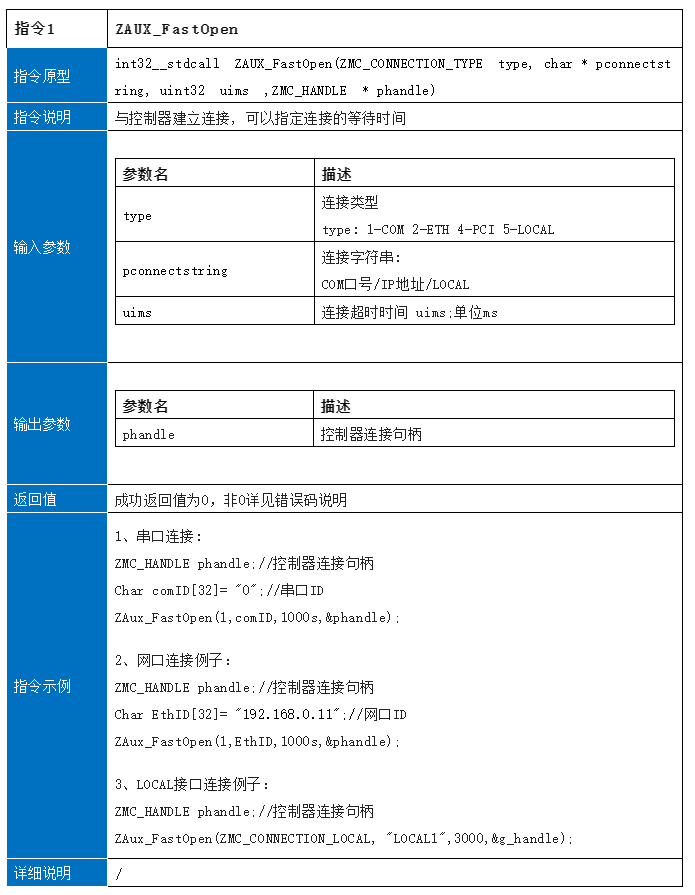

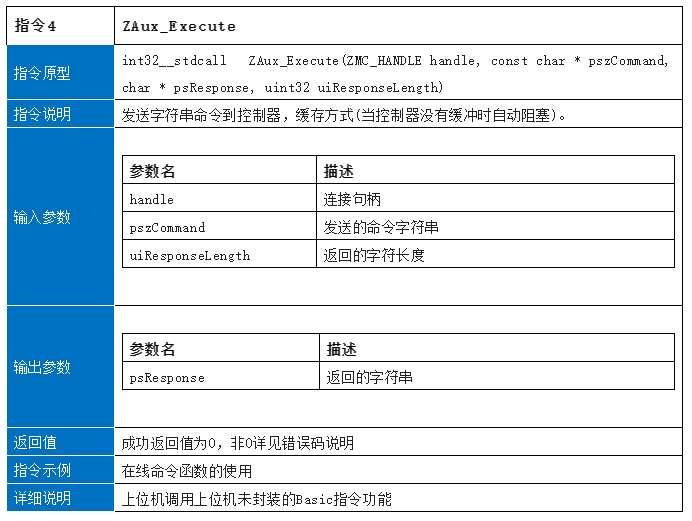

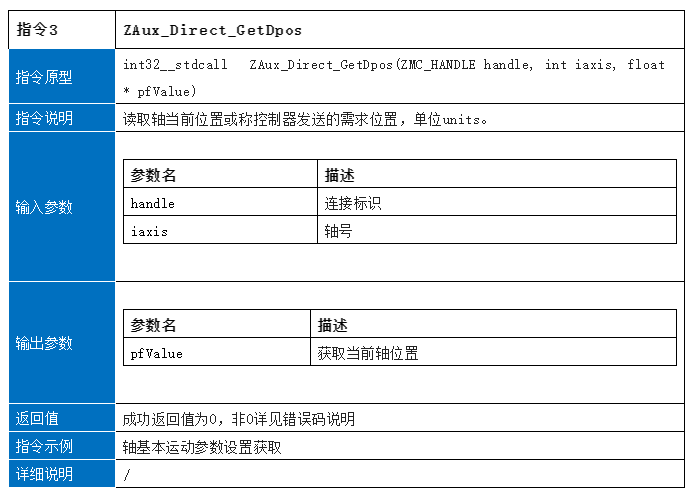

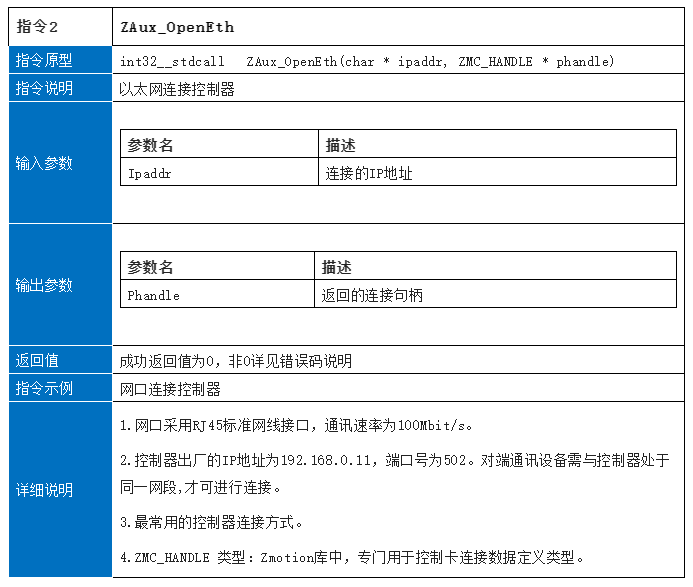

(1)相关PC函数介绍
(2)相关程序
//IP链接方式链接控制器
void CVcRunSpdDlg::OnButton1()
{
CString str;
GetDlgItem(IDC_EDIT1)->GetWindowText(str);
std::string ip = str.GetBuffer(100);
if (!ZAux_OpenEth(&ip[0],&handle))
{
MessageBox("MotionRT7链接成功！");
}
else
{
MessageBox("MotionRT7链接失败！");
}
}//Local链接方式链接控制器
void CVcRunSpdDlg::OnButton3()
{
CString s;
GetDlgItem(IDC_EDIT2)->GetWindowText(s);
std::string str = s.GetBuffer(100);
if (!ZAux_FastOpen(5, &str[0], 1000, &handle))
{
MessageBox("MotionRT7链接成功！");
}
else
{
MessageBox("MotionRT7链接失败！");
}
}//断开上位机与控制器的链接
void CVcRunSpdDlg::OnButton2()
{
ZAux_Close(handle);
MessageBox("已断开！");
}void CVcRunSpdDlg::OnButton5()
{
clock_t start,end;
CString s;
std::string S;
float dpos;
double tme;
GetDlgItem(IDC_EDIT3)->GetWindowText(s);
S = s.GetBuffer(100);
int i,ans=0;
for(i=0;iSetWindowText(s);
s.Format(_T("%lf"),dpos);
GetDlgItem(IDC_EDIT6)->SetWindowText(s);
}void CVcRunSpdDlg::OnButton6()
{
clock_t start,end;
CString s;
std::string S;
int i,ans=0;
char get[255];
float data[12] = { 0 };
double tme;
std::string cmd = "?dpos(0),dpos(1),dpos(2),dpos(3),axisstatus(0),axisstatus(1),axisstatus(2),axisstatus(3),in(0),in(1),in(2),in(3)";
GetDlgItem(IDC_EDIT3)->GetWindowText(s);
S = s.GetBuffer(100);
for(i=0;iSetWindowText(s);
ZAux_TransStringtoFloat(&get[0], 12, data);
s.Format(_T("%f"),data[0]);
GetDlgItem(IDC_EDIT9)->SetWindowText(s);
s.Format(_T("%f"),data[1]);
GetDlgItem(IDC_EDIT10)->SetWindowText(s);
s.Format(_T("%f"),data[2]);
GetDlgItem(IDC_EDIT11)->SetWindowText(s);
s.Format(_T("%f"),data[3]);
GetDlgItem(IDC_EDIT12)->SetWindowText(s);
s.Format(_T("%f"),data[4]);
GetDlgItem(IDC_EDIT13)->SetWindowText(s);
s.Format(_T("%f"),data[5]);
GetDlgItem(IDC_EDIT14)->SetWindowText(s);
s.Format(_T("%f"),data[6]);
GetDlgItem(IDC_EDIT15)->SetWindowText(s);
s.Format(_T("%f"),data[7]);
GetDlgItem(IDC_EDIT16)->SetWindowText(s);
s.Format(_T("%f"),data[8]);
GetDlgItem(IDC_EDIT17)->SetWindowText(s);
s.Format(_T("%f"),data[9]);
GetDlgItem(IDC_EDIT18)->SetWindowText(s);
s.Format(_T("%f"),data[10]);
GetDlgItem(IDC_EDIT19)->SetWindowText(s);
s.Format(_T("%f"),data[11]);
GetDlgItem(IDC_EDIT20)->SetWindowText(s);
}

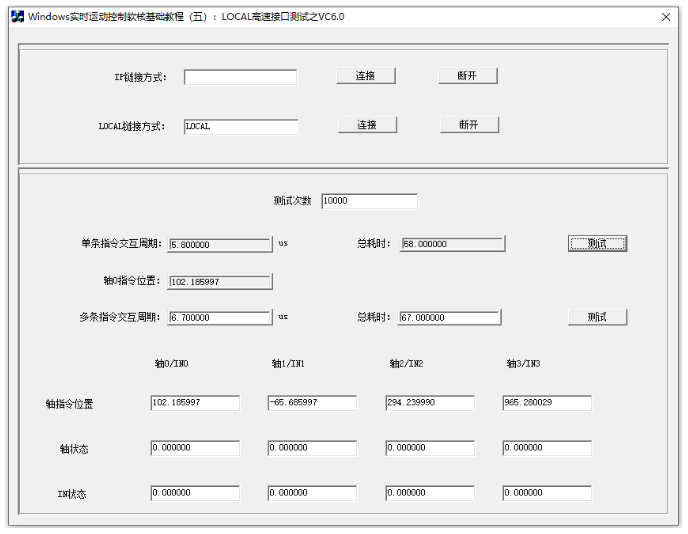

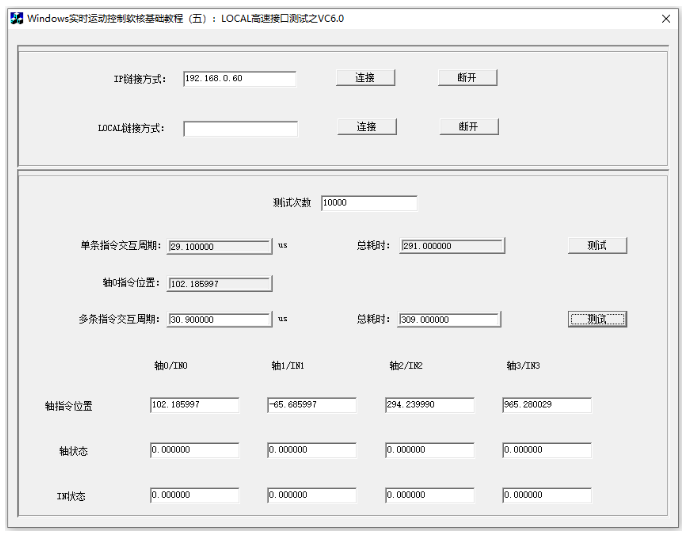

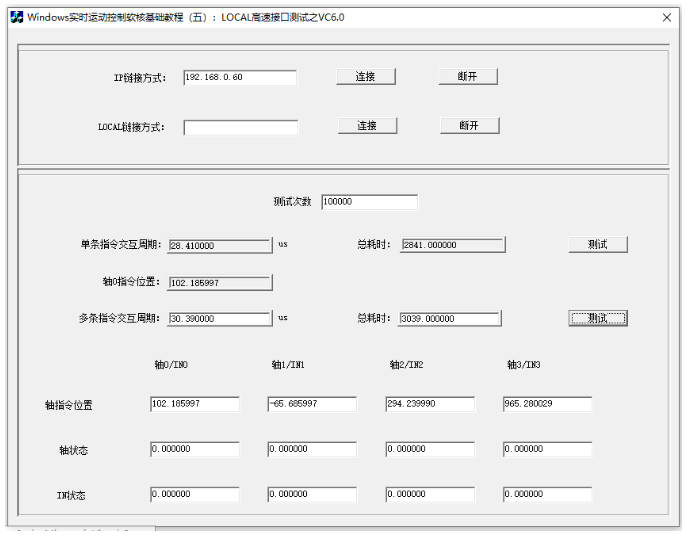

IP链接方式的测试（1w次）

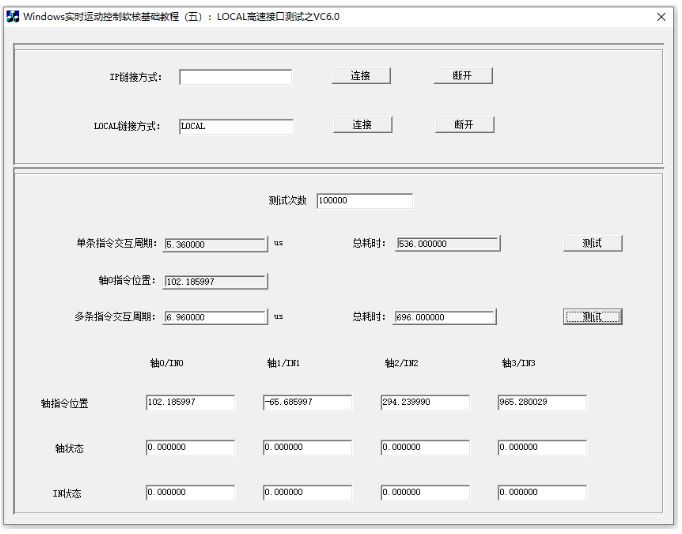

LOCAL链接方式的测试（1w次）
IP链接方式的测试（10w次）
04
分析与结论

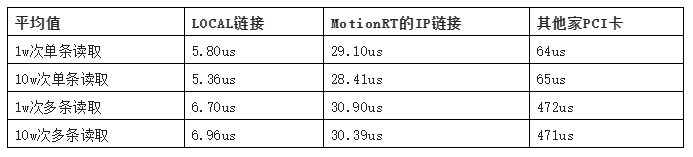

以上分别是对IP方式链接MotionRT7与LOCAL方式链接MotionRT7的指令交互测试，从上面的运行效果图的数据显示来看，当进行 1w次 和进行 10w次 的单指令交互或多指令交互时 ，LOCAL链接的方式进行指令交互所需要的单条指令交互时间 （平均5.8us左右和5.3us左右） ，一次性读取9个状态的多条指令交互时间 （平均6.7us左右和6.9us左右） 都要比IP链接的方式更快 （平均30us左右与31us左右） 。
其次，我们可以从运行结果看出MotionRT7在LOCAL链接的方式下，指令交互的效率也是非常地稳定，当测试数量从1w增加到10w时，单条指令交互时间与多条指令交互时间波动不大，这将为工艺作业中稳定性提供了极大的保证。
本次，正运动技术
Windows实时运动控制软核（五）：LOCAL高速接口测试之VC6.0
，就分享到这里。
