XPLC864E2是正运动技术推出的一款多轴经济型EtherCAT总线运动控制器，XPLC系列运动控制器可应用于各种需要脱机或联机运行的场合。

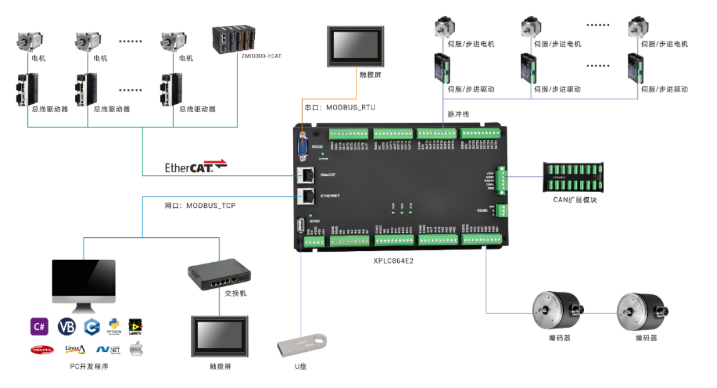

体积小，通讯功能全，支持RS232串口、RS485串口、网口、CAN总线、EtherCAT总线连接外设，多网口通道通过交换机扩展。

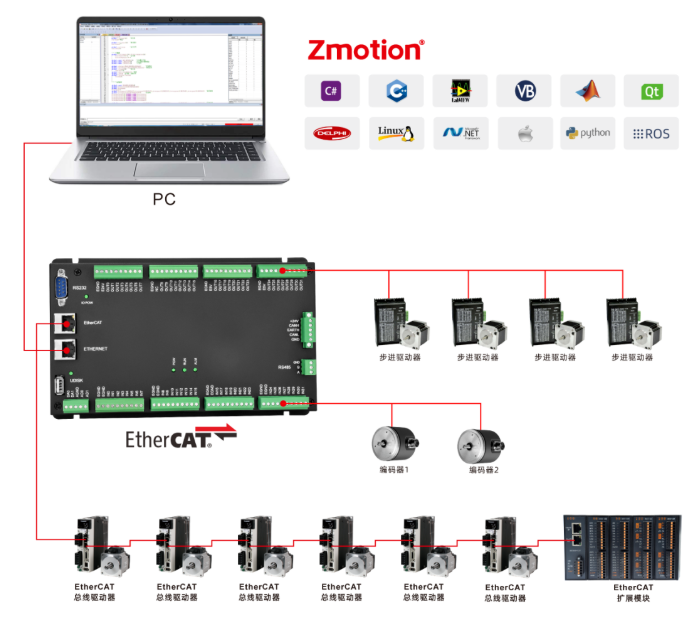

XPLC864E2支持脉冲轴和总线轴混合使用，总轴数为8，除了带EtherCAT接口之外，输出口可配置为8个脉冲信号输出，另带两路编码器输入，由输入口配置。

通过扩展最多支持12轴直线插补、电子凸轮、电子齿轮、同步跟随、虚拟轴设置等功能。

直线插补算法采用数据采样法，插补用小段直线来逼近给定轨迹，插补输出的是下一个插补周期内各轴要运动的距离，不需要每走一个脉冲当量就插补一次，可达到很高的进给速度。

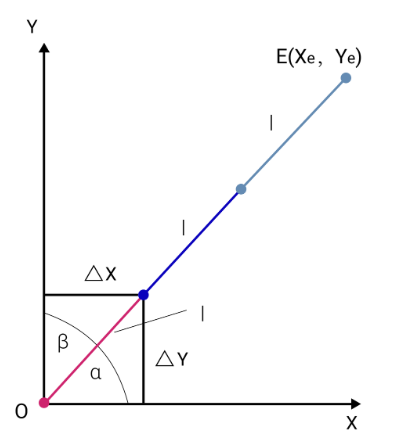

数据采样法原理是采用时间分割思想，根据进给速度f和插补周期t，将廓型曲线分割成一段段的轮廓步长l，l=ft，然后计算出每个插补周期参与插补运动的每个轴的坐标增量。

一、直线插补特点

直线插补运动通过BASE指令选择轴号/轴组，控制多轴联动，完成直线运动。

主轴是BASE选择的第一个轴，插补运动轴参数UNITS、SPEED等均采用主轴的参数，发送MOVE直线插补运动指令，插补运动在主轴的运动缓冲区中按顺序执行，CANCEL指令取消插补运动，实现急停。

1.支持16轴直线插补运动

2.支持多通道同时插补

二、插补运动参数计算

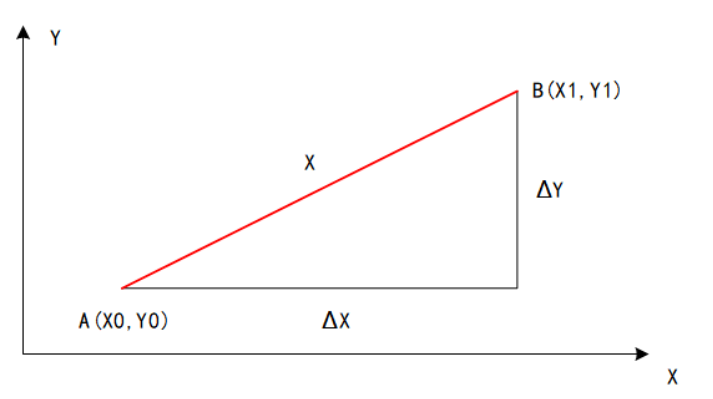

以二轴直线插补为例： 轴0和轴1两轴参与直线插补运动，如下图。

二轴直线插补运动从平面的A点运动到B点，XY轴同时启动，并同时到达终点，设置轴0的运动距离为∆X，轴1的运动距离为∆Y，主轴是BASE的第一个轴（此时主轴为轴0），插补运动参数采用主轴的参数。

若插补主轴运动速度为S（主轴轴0的设置速度），各个轴的实际速度为主轴的分速度，不等于S，此时：

• 插补运动的距离：X=[(∆X)²+(∆Y)²]½
• 轴0实际速度：S0=S×∆X/X
• 轴1实际速度：S1=S×∆Y/X

一、直线插补相关指令

1.MOVE发送脉冲给驱动器，实现直线插补运动。

语法：

• MOVE(distance1 [,distance2[,distance3 [,distance4...]]])

• MOVEABS(distance1 [,distance2 [,distance3 [,distance4...]]])

• MOVESP(distance1 [,distance2 [,distance3 [,distance4...]]])

• MOVEABSSP(distance1 [,distance2 [,distance3 [,distance4...]]])

2.BASE指令选择参与插补的轴号，即MOVE运动发送给哪些轴。

3.直线插补运动速度比例自由控制，当前速度= SPEED*SPEED_RATIO。

4.运动暂停与恢复，MOVE_PAUSE暂停，MOVE_RESUME恢复运动。

5.运动取消，轴/轴组减速停止，CANCEL(2)为急停，RAPIDSTOP(2)为全部轴急停。

语法： CANCEL(mode) AXIS(主轴)， RAPIDSTOP(mode)

二、直线插补类型

1.直线插补有以下三种形式可选：

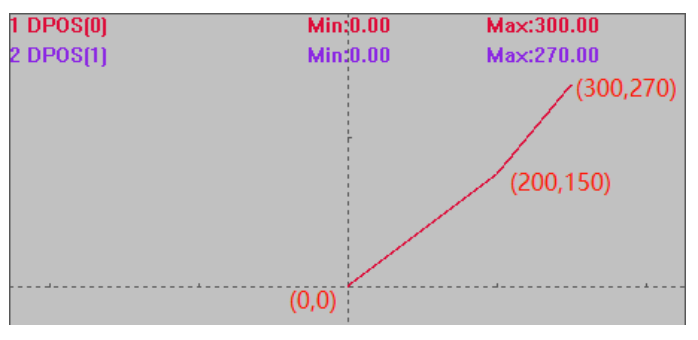

（1）相对运动例子

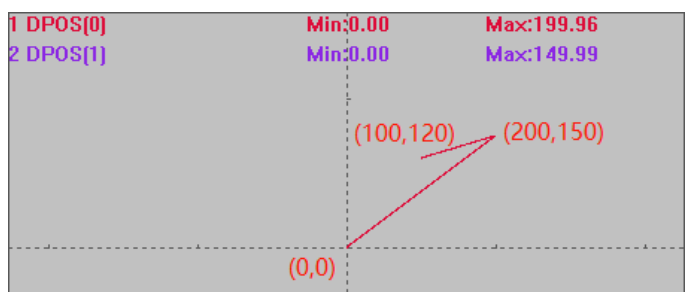

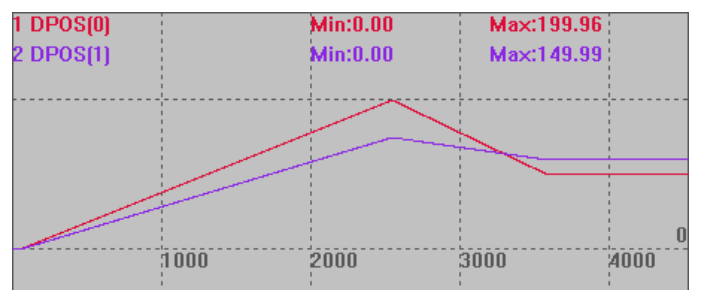

（2）绝对运动例子

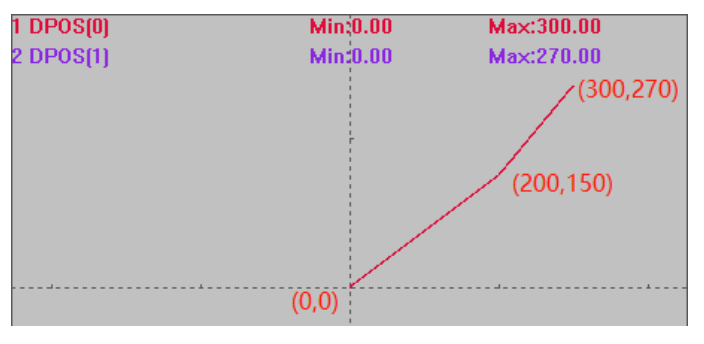

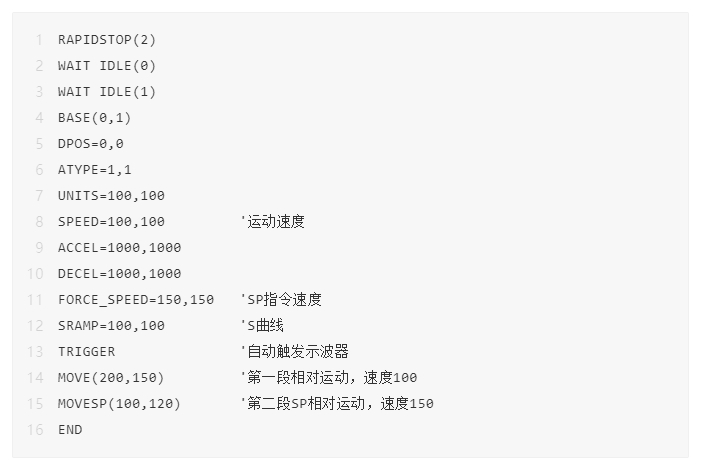

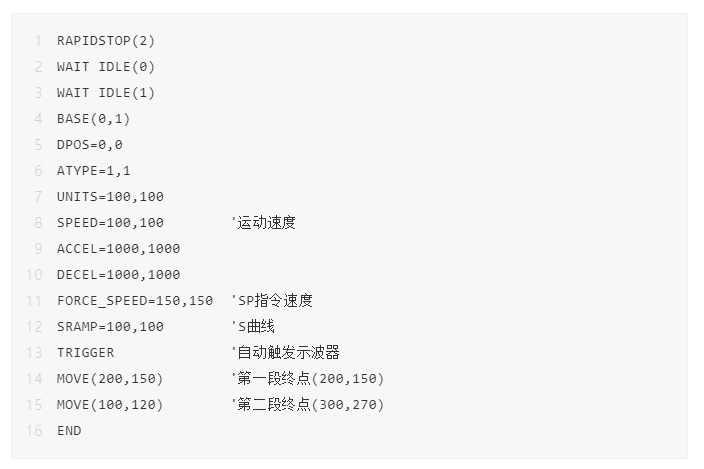

（3）SP运动指令例子

三、MOVESP动态变速

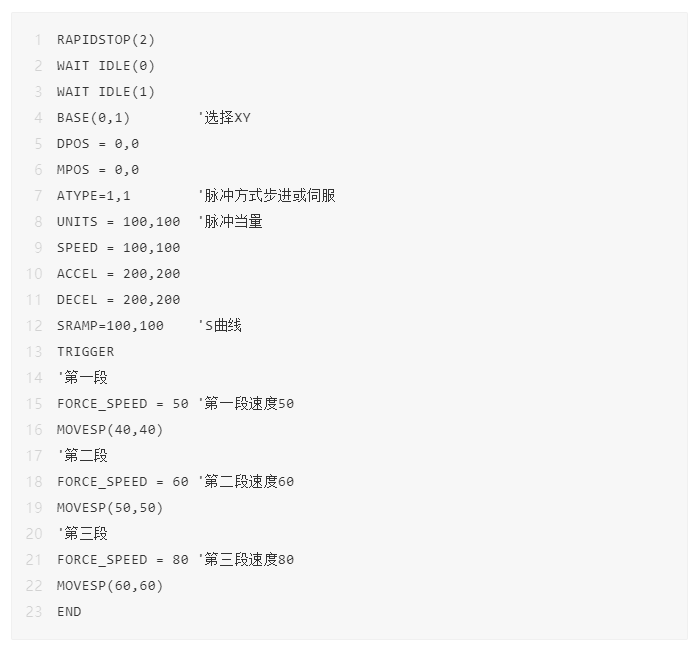

MOVESP直线插补运动采用FORCE_SPEED设置的速度运动，并且支持STARTMOVE_SPEED自定义每段SP运动的开始速度，ENDMOVE_SPEED自定义每段SP运动的结束速度，这两个参数不使用时请设置较大值。

例子：

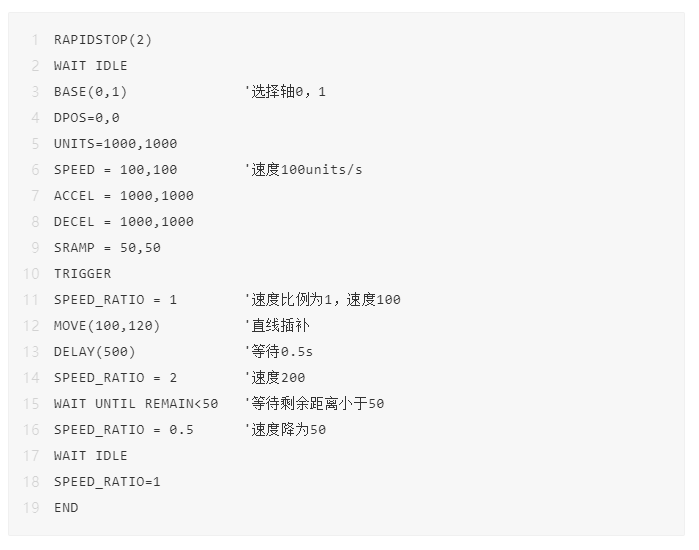

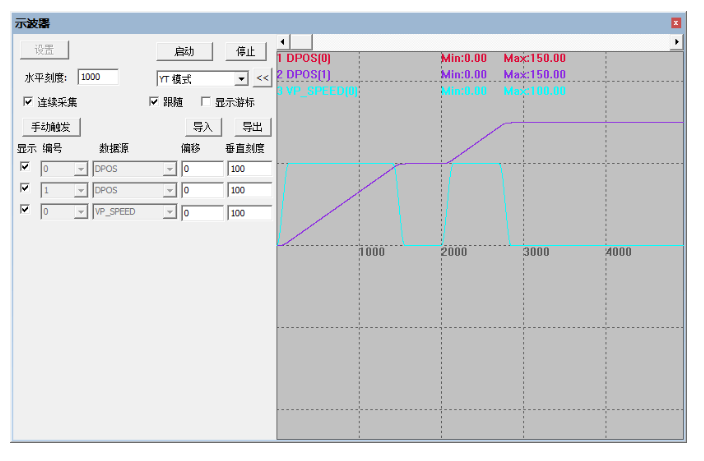

直线插补运动中支持SPEED_RATIO设置当前运动速度的比例，使得当前运动速度=SPEED* SPEED_RATIO，指令发送立即生效，故可借助此命令实现动态变速。

例子：

五、直线插补运动暂停与恢复

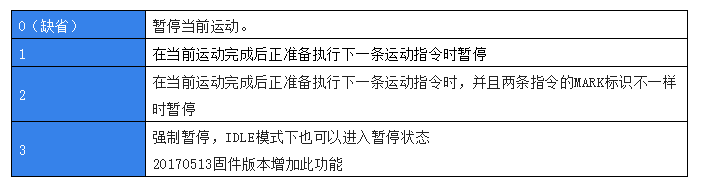

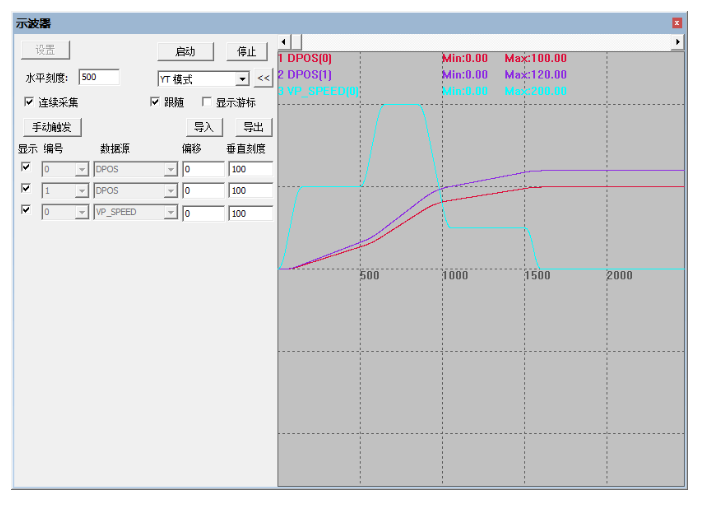

MOVE_PAUSE运动暂停适用于插补运动，有以下几种模式：

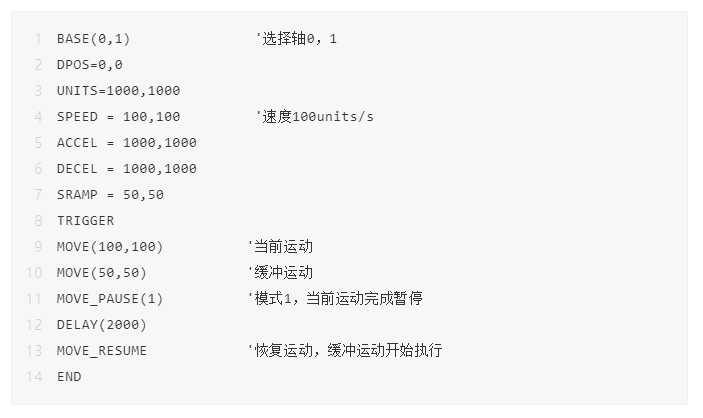

例子：

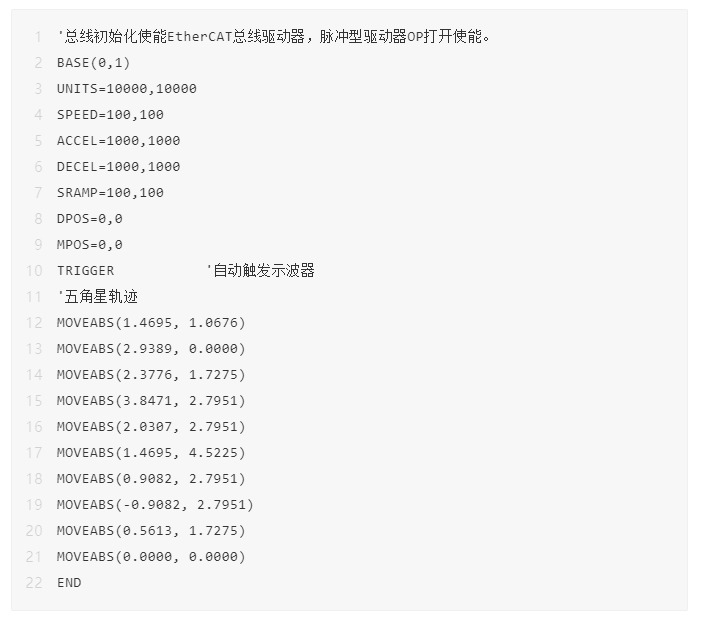

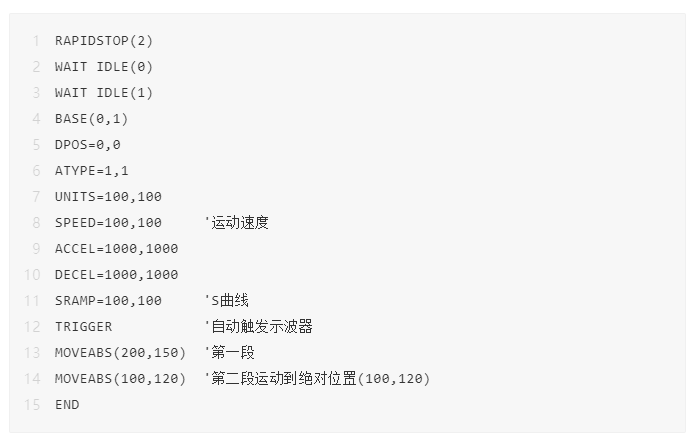

一、两轴连续插补完成五角星轨迹

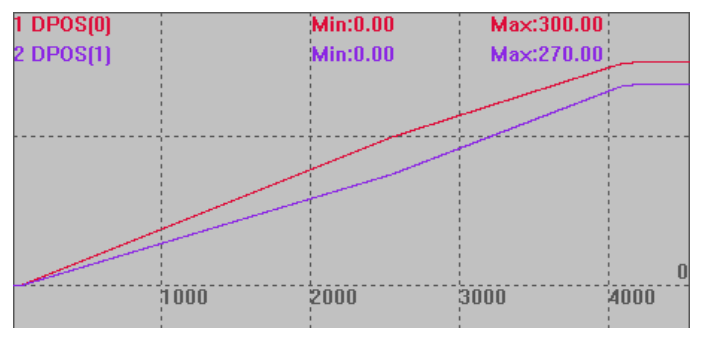

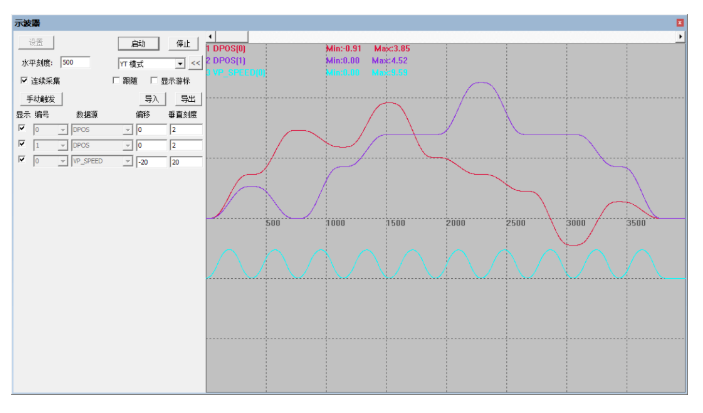

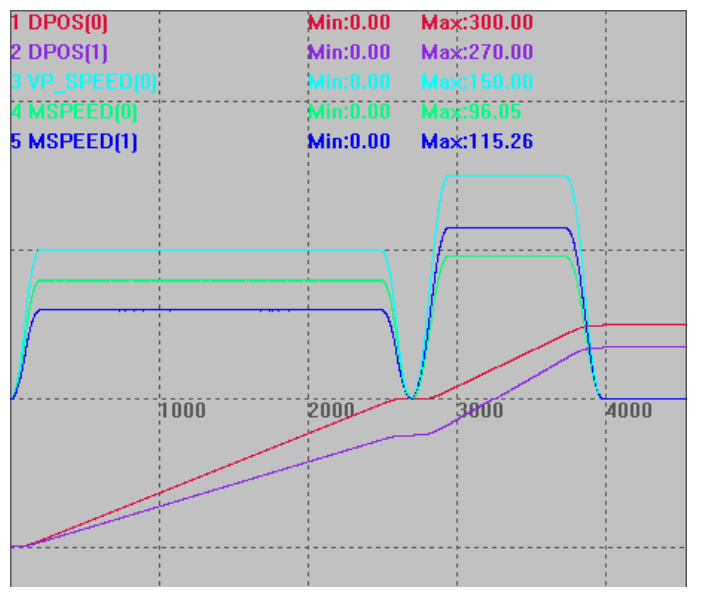

示波器采样运动随时间变化的波形：

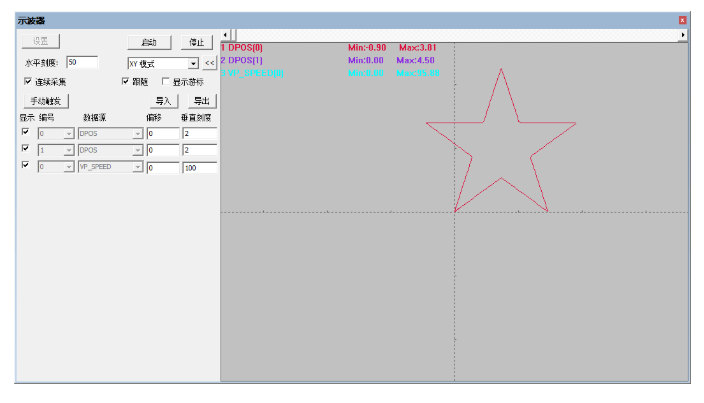

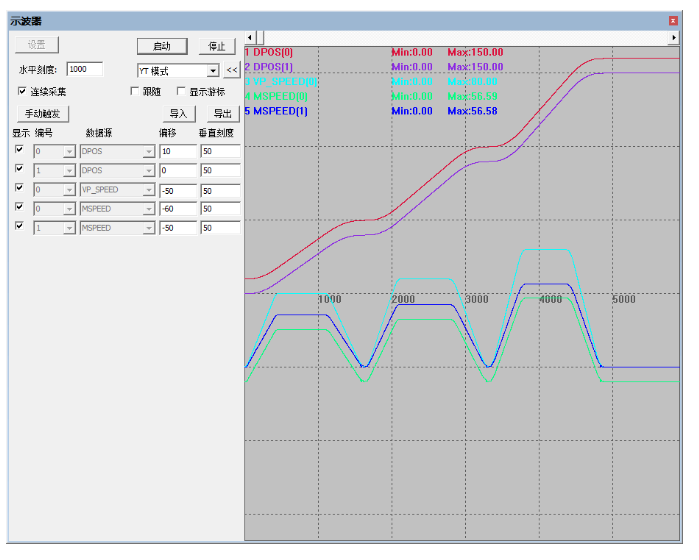

示波器采样两轴插补轨迹：

二、五角星视频演示
