机器视觉运动控制一体机应用例程|印刷字符有无检测

应用背景

在印刷行业中，进行印刷时，时常因印刷工艺、设备、材料等因素的影响会导致印刷质量不达标，会出现各种缺陷，如文字印刷不完整、套印不准确、漏印等问题。

目前传统的印刷质量检测方式是进行人工目测，此检测方法易受人的主观判断、疲劳操作等因素影响，难以保证印刷质量的准确和一致性，从而导致产品的视觉效果大打折扣，严重影响企业的品牌形象，降低客户满意度。

正运动技术的机器视觉技术可以自动避免人工造成的误判，从而实现提高印刷质量的准确和一致性。此方案具有检测速度快、可靠性好、生产效率高等特点，在印刷行业生产线中进行检测印刷字符有无漏印具有较好的应用性，同时也有着广泛的市场应用场景。

上期课程，我们讲述了在机器视觉方案中OCR字符识别应用案例，本期课程我们将和大家一起分享如何去实现印刷字符有无检测。

电

检测原理

（一）检测需求

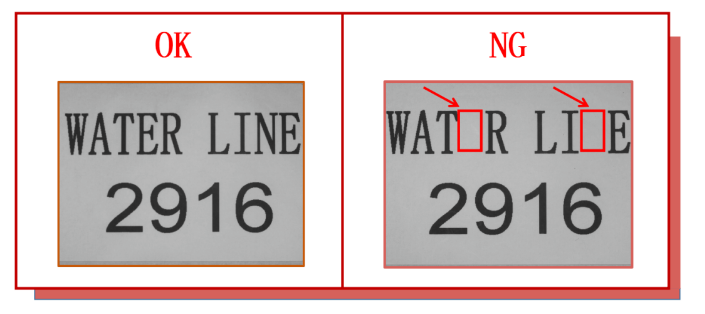

进行检测印刷的标签字符信息是否有漏印，同时主界面显示检测结果和效果图像。

（二）软件算法

1. 首先使用将我们的图像进行区域二值化。

2.接着计算出矩形ROI区域内的连通区域后，进行连通区域面积过滤，保留符合条件的连通区域。

3.再去获取满足条件的连通区域的元素数量，进行判定印刷的标签字符信息是否有漏印。

4.最后再将我们检测结果显示在HMI主界面上。

（三）课前准备

1.电脑一台，安装ZDevelop3.10.04版本软件

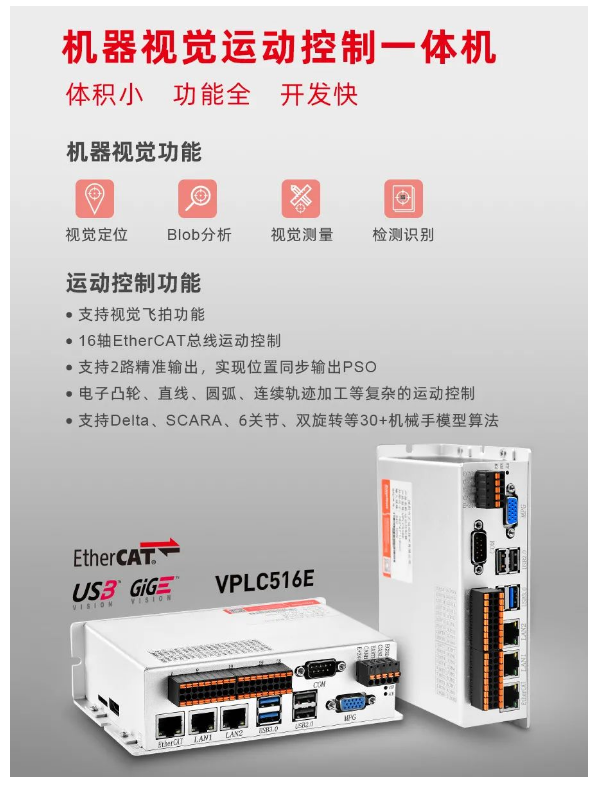

2.VPLC516E一台

3.24V直流电源一个

4.网线若干

5.电线若干

软件实现

1. 打开ZDevelop软件：新建名称为“字符有无检测.zpj”项目→新建“HMI”文件→新建“Basic1.bas”文件 (用于编写界面响应函数) →新建“初始化.bas”文件 (用于初始化检测参数) →新建“draw.bas”文件 (用于更新绘制ROI数据) →新建“camera.bas”文件 (用于实现相机采集功能) →文件添加到项目。

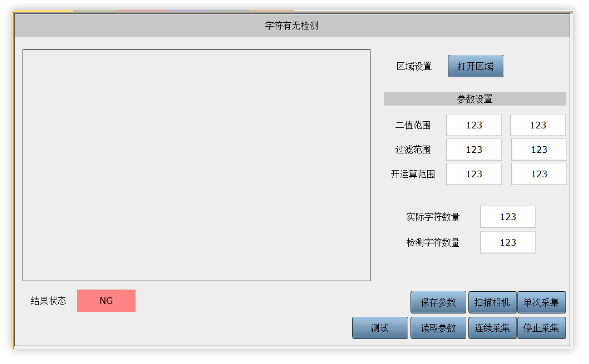

2.设计HMI主界面。

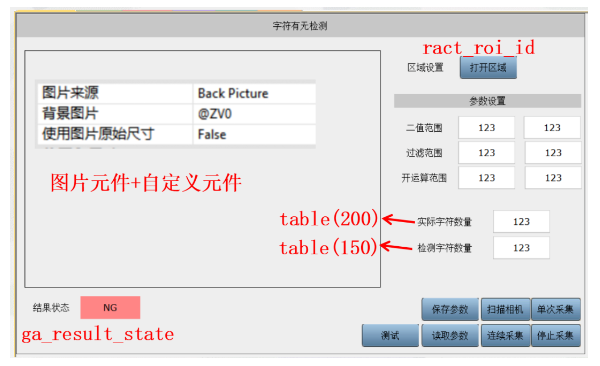

3.关联HMI主界面控件变量。

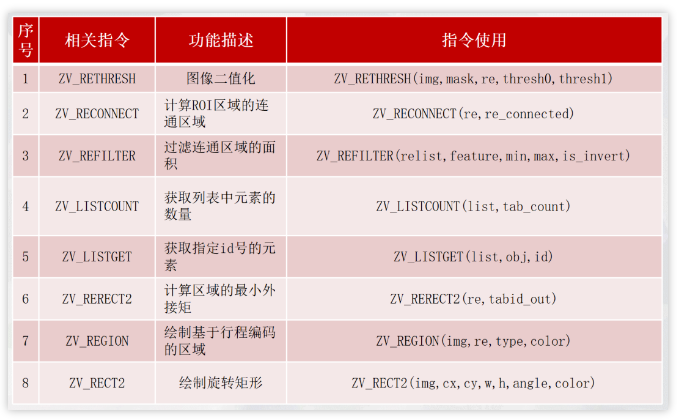

4. 本期课程代码主要实现的功能使用到的指令如下。

操作演示

（一）操作步骤

查看运行效果：将项目下载到控制器中→使用本地图片→单次采集→点击打开区域（框选ROI检测区域） →设置参数设置（用于检测字符有无漏印） →点击测试（查看检测结果） →结束。

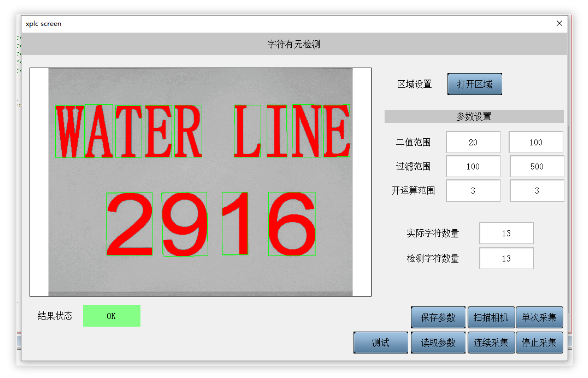

（二）效果演示
本次，正运动技术机器视觉运动控制一体机应用例程丨印刷字符有无检测，就分享到这里。
更多精彩内容请关注“ 正运动小助手 ”公众号，需要相关开发环境与例程代码，请咨询正运动技术销售工程师： 400-089-8936 。

本文由正运动技术原创，欢迎大家转载，共同学习，一起提高中国智能制造水平。文章版权归正运动技术所有，如有转载请注明文章来源。
