简单易用的运动控制卡(十一):运动的暂停恢复和速度倍率设置

  今天,正运动技术给大家分享一下运动控制卡之ECI3808如何使用C++操作使用连续插补运动以及小线段前瞻。

    一、ECI3808硬件介绍

    1.功能介绍

    ECI3808系列控制卡支持最多达12轴直线插补、任意圆弧插补、空间圆弧、螺旋插补、电子凸轮、电子齿轮、同步跟随、虚拟轴、机械手指令等;采用优化的网络通讯协议可以实现实时的运动控制。

    ECI3808系列运动控制卡支持以太网,RS232通讯接口和电脑相连,接收电脑的指令运行,可以通过CAN总线去连接各个扩展模块,从而扩展输入输出点数或运动轴。

    ECI3808系列运动控制卡的应用程序可以使用VC,VB,VS,C++,C#等软件来开发,程序运行时需要动态库zmotion.dll。调试时可以把ZDevelop软件同时连接到控制器,从而方便调试和观察。


    2.硬件接口





    3.控制器基本信息


    二、 C++进行运动控制开发

    1.新建MFC项目并添加函数库

    (1)在VS2015菜单“文件”→“新建”→“项目”,启动创建项目向导。


    (2)选择开发语言为“VisualC++”和程序类型“MFC应用程序”。


    (3)点击下一步即可。


    (4)选择类型为“基于对话框”,下一步或者完成。



  (5)找到厂家提供的光盘资料,路径如下(64位库为例)。

    A.进入厂商提供的光盘资料找到“8.PC函数”文件夹,并点击进入。


    B.选择“函数库2.1”文件夹。

    C.选择“Windows平台”文件夹。

    D.根据需要选择对应的函数库这里选择64位库。

    E.解压C++的压缩包,里面有C++对应的函数库。


    F.函数库具体路径如下。


    (6)将厂商提供的C++的库文件和相关头文件复制到新建的项目里面。



(7)在项目中添加静态库和相关头文件。

    A.先右击项目文件,接着依次选择:“添加”→“现有项”。


    B.在弹出的窗口中依次添加静态库和相关头文件。

    (8)声明用到的头文件和定义控制器连接句柄。


    至此项目新建完成,可进行MFC项目开发。

    2.查看PC函数手册,熟悉相关函数接口。

    (1)PC函数手册也在光盘资料里面,具体路径如下:“光盘资料\8.PC函数\函数库2.1\ZMotion函数库编程手册V2.1.pdf”


    (2)链接控制器,获取链接句柄。

    ZAux_OpenEth()接口说明:

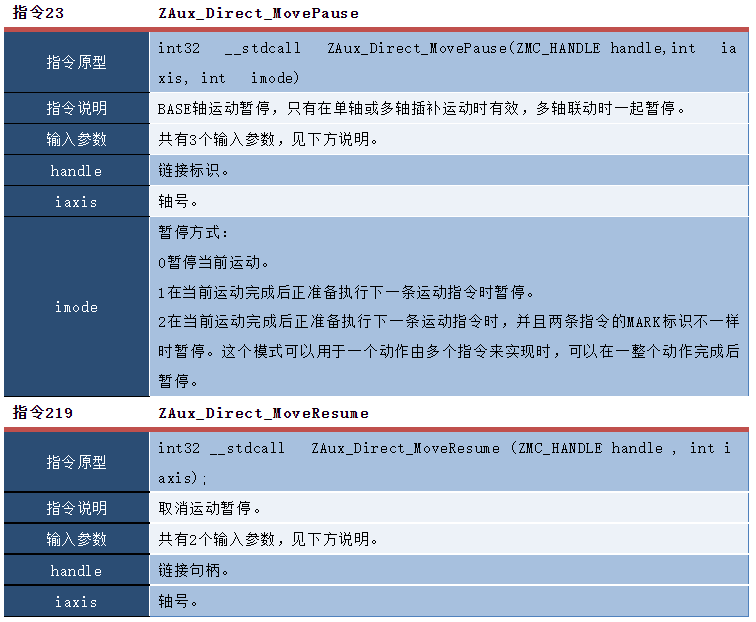

        (3)运动的暂停和恢复对应的函数接口如下。

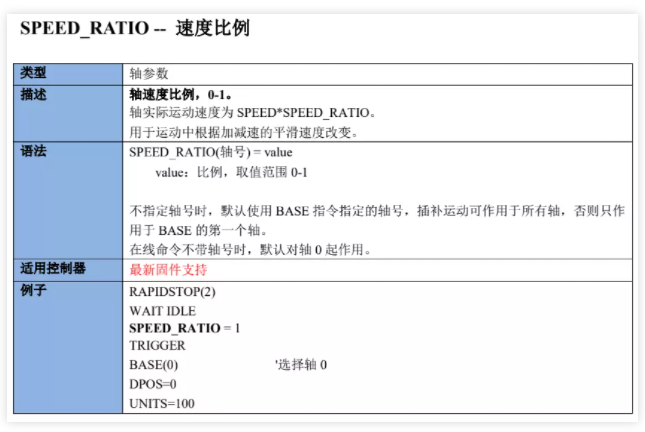

    (4)速度比例设置说明。

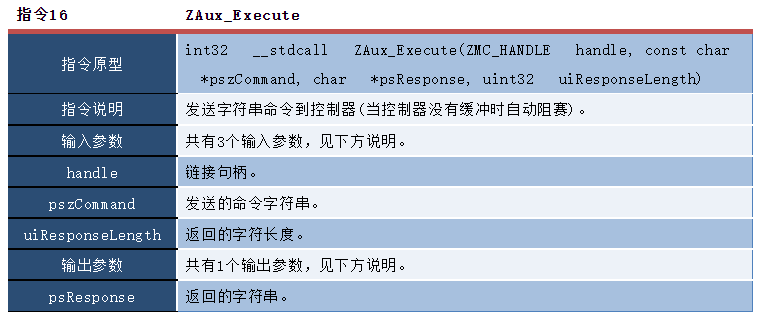

    因为该设置功能PC函数2.1还没有进行封装,所以可以通过ZDevelop→帮助→Basic帮助文档进行指令功能的查看,然后通过在线命令ZAux_Execute()进行Basic指令的调用。

    3.MFC开发实现运动的暂停和恢复例程介绍

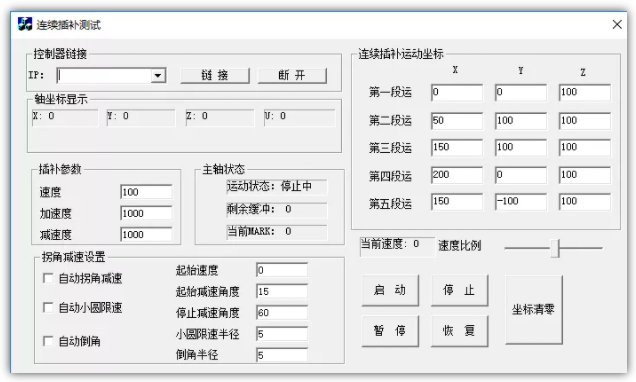

    (1)例程界面如下。


    (2)链接按钮的事件处理函数中调用链接控制器的接口函数ZAux_OpenEth(),与控制器进行链接,链接成功后启动定时器监控控制器状态。



//网口链接控制器

void CSingle_move_Dlg::OnOpen()

{

    char   buffer[256];

    int32 iresult;

    //如果已经链接,则先断开链接

    if(NULL != g_handle)

    {

        ZAux_Close(g_handle);

        g_handle = NULL;

    }

    //从IP下拉框中选择获取IP地址

    GetDlgItemText(IDC_IPLIST,buffer,255);

    buffer[255] = '\0';

    //开始链接控制器

    iresult = ZAux_OpenEth(buffer, &g_handle);

    if(ERR_SUCCESS != iresult)

    {

        g_handle = NULL;

        MessageBox(_T("链接失败"));

        SetWindowText("未链接");

        return;

    }

    //链接成功开启定时器1和定时器2

    SetWindowText("已链接");

    SetTimer( 1, 100, NULL );

    SetTimer( 2, 100, NULL );

}


    (3)通过定时器监控控制器状态。




void CTest_move2Dlg::OnTimer(UINT_PTR nIDEvent)

{

    // TODO: Add your message handler code here and/or call default

    if(NULL == g_handle)

    {

        MessageBox(_T("链接断开"));

        return ;

    }

    if(1 == nIDEvent)

    {

        CString Xpos;

        CString Ypos;

        CString Zpos;

        CString Upos;

        CString Curspeed;

        float showpos[4] ={0};

        float curspeed =0;

        ZAux_Direct_GetAllAxisPara( g_handle,"DPOS",4,showpos);          //获取当前轴位置

        ZAux_Direct_GetVpSpeed( g_handle,0,&curspeed);          //获取当前轴位置

        Xpos.Format("X: %.2f",showpos[0]);

        Ypos.Format("Y: %.2f",showpos[1]);

        Zpos.Format("Z: %.2f",showpos[2]);

        Upos.Format("U: %.2f",showpos[3]);

        Curspeed.Format("当前速度: %.2f",curspeed);

        GetDlgItem( IDC_XPOS )->SetWindowText( Xpos );

        GetDlgItem( IDC_YPOS )->SetWindowText( Ypos );

        GetDlgItem( IDC_ZPOS )->SetWindowText( Zpos );

        GetDlgItem( IDC_UPOS )->SetWindowText( Upos );

        GetDlgItem( IDC_VPSPEED )->SetWindowText( Curspeed );

    }

    if (2 == nIDEvent)

    {

        int status = 0;

        int rembuff = 0;

        int curmark = 0;

        //判断主轴状态(即BASE的第一个轴)

        ZAux_Direct_GetIfIdle(g_handle, 0, &status);

        //判断存放直线的剩余缓冲 ,ZAux_Direct_GetRemain_Buffer判断的空间圆弧的缓冲,也是占缓冲最大的运动

        ZAux_Direct_GetRemain_LineBuffer(g_handle, 0, &rembuff);

        //判断当前运动到第几条运动,

        ZAux_Direct_GetMoveCurmark(g_handle, 0, &curmark);

        if (status == -1)

        {

            GetDlgItem(IDC_RUNSTATUS)->SetWindowText("运动状态:停止中");

        }

        else

        {

            GetDlgItem(IDC_RUNSTATUS)->SetWindowText("运动状态:运动中");

        }

        CString str;

        str.Format("剩余直线缓冲: %d", rembuff);

        GetDlgItem(IDC_REBUFF)->SetWindowText(str);

        str.Format("当前MARK: %d", curmark);

        GetDlgItem(IDC_MARK)->SetWindowText(str);

    }

    CDialog::OnTimer(nIDEvent);

}


    (4)按照设置的位置距离进行对应的连续插补运动,并对应设置前瞻模式进行前瞻处理。




void CTest_move2Dlg::OnStart()              //开启连续插补

{

    if(NULL == g_handle)

    {

        MessageBox(_T("链接断开"));

        return ;

    }

    UpdateData(true);//刷新参数

    int corner_mode = 0;

    int axislist[4] = {0,1,2,3};          //运动BASE轴列表

    //选择参与运动的轴,第一个轴为主轴,插补参数全用主轴参数

    ZAux_Direct_SetSpeed(g_handle,axislist[0],m_speed);        //速度  UNITS / S

    ZAux_Direct_SetAccel(g_handle,axislist[0],m_acc);        //加速度

    ZAux_Direct_SetDecel(g_handle,axislist[0],m_dec);        //减速度UpdateData(true);//刷新参数

    if(m_mode1 == 1)

    {

        corner_mode = corner_mode + 2;

    }

    if(m_mode2 == 1)

    {

        corner_mode = corner_mode + 8;

    }

    if(m_mode3 == 1)

    {

        corner_mode = corner_mode + 32;

    }

    ZAux_Direct_SetMerge(g_handle,axislist[0],1);            //连续插补开关

    ZAux_Direct_SetLspeed(g_handle,axislist[0],m_lspeed);      //起始速度 ,拐角减速由 运动速度-起始速度 线性减速的

    ZAux_Direct_SetCornerMode(g_handle,axislist[0],corner_mode);  //拐角模式

    ZAux_Direct_SetDecelAngle(g_handle,axislist[0],m_startang*3.14/180);  //开始减速角度,转换为弧度

    ZAux_Direct_SetStopAngle(g_handle,axislist[0],m_stopang*3.14/180);

    ZAux_Direct_SetFullSpRadius(g_handle,axislist[0],m_fullradius);

    ZAux_Direct_SetZsmooth(g_handle,axislist[0],m_zsmooth);

    //SP指令中自动拐角模式中设置一个较大的startmovespeed与endmovespeed

    ZAux_Direct_SetStartMoveSpeed(g_handle,axislist[0], 10000);

    ZAux_Direct_SetEndMoveSpeed(g_handle, axislist[0], 10000);

    //调用运动  通过检查是否还有剩余缓冲来确定是否发运动

    ZAux_Direct_SetMovemark(g_handle,axislist[0],0 );  //设置MARK = 0 ,来通过读取CURMARK实现判断当前执行到那里

    g_curseges = 0;

    //SetTimer(3, 50, NULL);    //新建一个定时器,发运动

    float xposlist[10];

    float yposlist[10];

    float zposlist[10];

    DataDeal(xposlist, yposlist, zposlist);

    float dposlist[10][4];

    for (int i = 0; i < 5; i++)

    {

        dposlist[i][0] = xposlist[i];

        dposlist[i][1] = yposlist[i];

        dposlist[i][2] = zposlist[i];

        dposlist[i][3] = 0;

    }

    int iresult = 0;

    int iremain = 0;

    //判断缓冲区大小进行运动

    iresult = ZAux_Direct_GetRemain_LineBuffer(g_handle, 0, &iremain);    //不同类型插补函数不同、直线插补缓冲判断用ZAux_Direct_GetRemain_LineBuffer

    if (iremain > 10)

    {

        for (int i = 0; i < 5; i++)

        {

            ZAux_Direct_MoveAbs(g_handle,4,axislist,dposlist[i]);

        }

    }

}


    (5)通过停止运动按钮的事件处理函数来停止当前的运动。

void CSingle_homeDlg::OnStop()          //停止运动

{

    // TODO: Add your control notification handler code here

    if(NULL == g_handle)

    {

        MessageBox(_T("链接断开状态"));

        return ;

    }

    ZAux_Direct_Single_Cancel(g_handle,m_nAxis,2);        //

}


    (6)通过暂停和恢复按钮的事件处理函数进行运动的暂停和恢复。




//运动暂停

void CTest_move2Dlg::OnBnClickedPause()

{

    if (NULL == g_handle)

    {

        MessageBox(_T("链接断开"));

        return;

    }

    //暂停主轴运动,从轴随之暂停

    ZAux_Direct_MovePause(g_handle,0,0);

    }



//运动恢复

void CTest_move2Dlg::OnBnClickedResume()

{

    if (NULL == g_handle)

    {

        MessageBox(_T("链接断开"));

        return;

    }

    //恢复主轴运动,从轴随之恢复

    ZAux_Direct_MoveResume(g_handle,0);

}


    (7)通过滑条的事件处理函数进行速度比例的更新。



//修改速度比例

void CTest_move2Dlg::OnNMCustomdrawSlider1(NMHDR* pNMHDR, LRESULT* pResult)

{

    LPNMCUSTOMDRAW pNMCD = reinterpret_cast(pNMHDR);

    *pResult = 0;

    if (NULL == g_handle)

    {

        MessageBox(_T("链接断开"));

        return;

    }

    int npos = mSpeedRatio.GetPos();

    char  cmdbuff[2048];

    //生成命令

    sprintf(cmdbuff, "SPEED_RATIO(0)= %f ", (npos/100.0));

    ZAux_Execute(g_handle,cmdbuff,NULL,0);

}


    三、调试与监控

    编译运行例程,同时通过ZDevelop软件连接控制器对控制器状态进行监控。

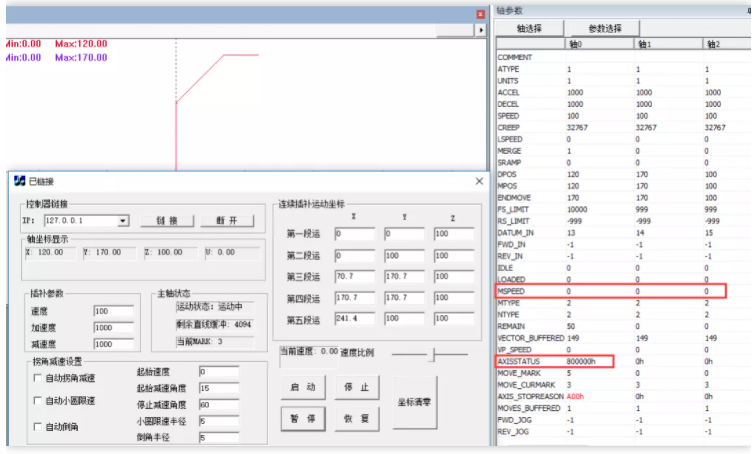

    1.点击暂停按钮,主轴状态AXISSTATUS=800000H,表示进入暂停状态


    2.ZDevelop软件调试视频

    本次,正运动技术简单易用的运动控制卡(十一):运动的暂停恢复和速度倍率设置,就分享到这里。

    更多精彩内容请关注“正运动小助手”公众号,需要相关开发环境与例程代码,请咨询正运动技术销售工程师:400-089-8936。

    本文由正运动技术原创,欢迎大家转载,共同学习,一起提高中国智能制造水平。文章版权归正运动技术所有,如有转载请注明文章来源。
