今天，正运动小助手给大家分享一下运动控制卡之ECI3808的硬件外设读写并配合ZDevelop诊断。
一 ECI3808硬件介绍

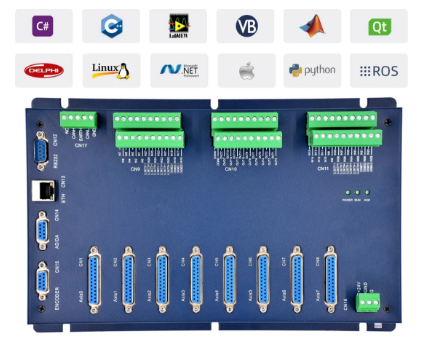

1.功能介绍
ECI3808系列控制卡支持最多达 12 轴直线插补、任意圆弧插补、空间圆弧、螺旋插补、电子凸轮、电子齿轮、同步跟随、虚拟轴、机械手指令等;采用优化的网络通讯协议可以实现实时的运动控制。
ECI3808系列运动控制卡支持以太网，RS232 通讯接口和电脑相连，接收电脑的指令运行，可以通过CAN总线去连接各个扩展模块，从而扩展输入输出点数或运动轴。
ECI3808系列运动控制卡的应用程序可以使用 VC,VB，VS，C++，C#等软件来开发，程序运行时需要动态库 zmotion.dll。调试时可以把ZDevelop软件同时连接到控制器，从而方便调试、方便观察。

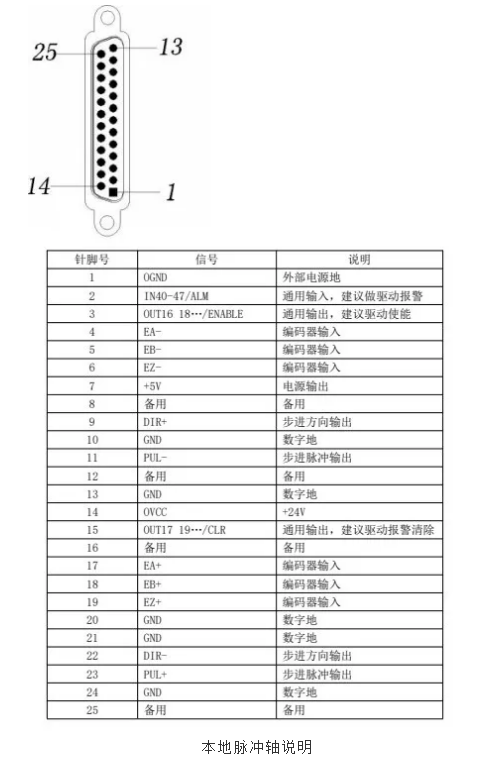

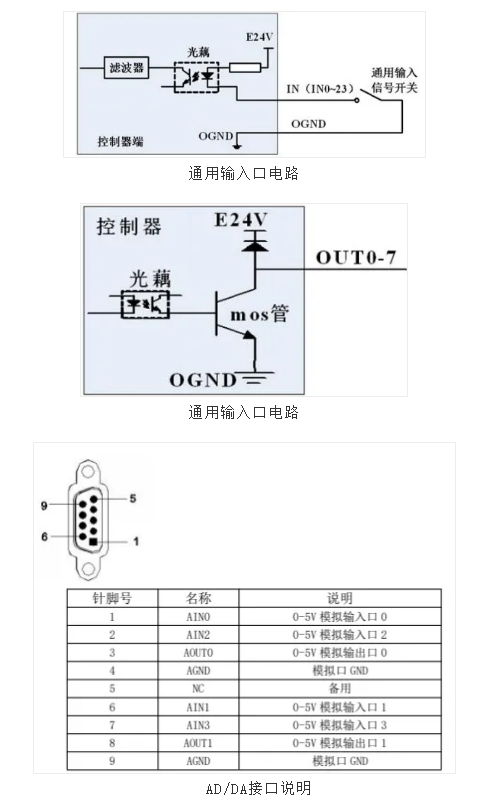

2.硬件接口

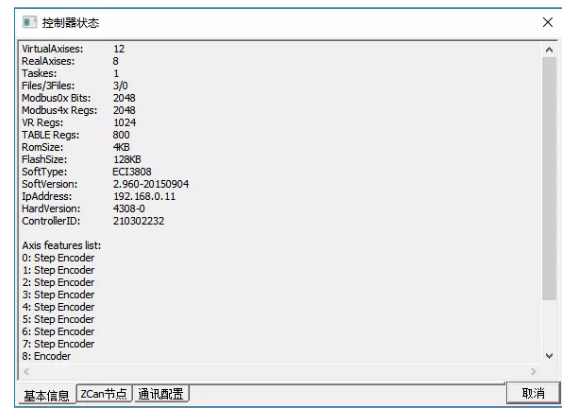

3.控制器基本信息
二 C++进行运动控制开发
1.新建MFC项目并添加函数库

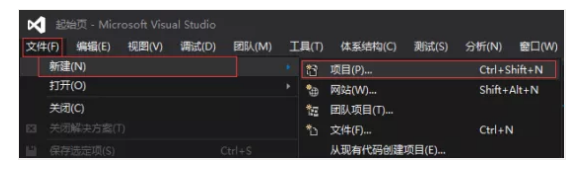

(1)在VS2015菜单“文件”→“新建”→ “项目”，启动创建项目向导。

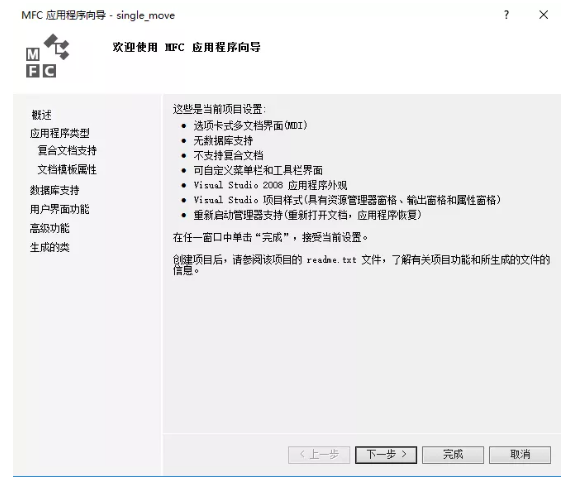

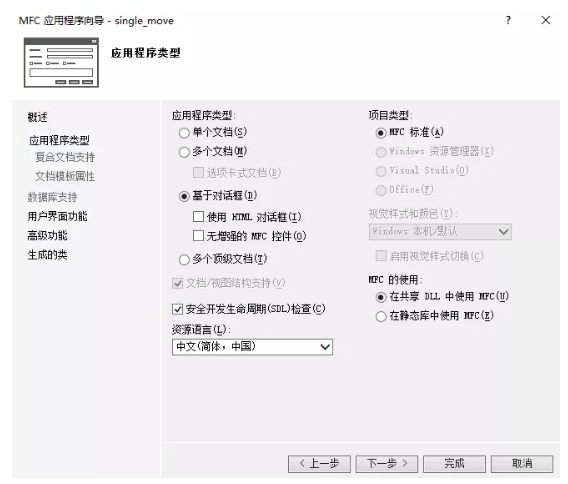

(2)选择开发语言为“Visual C++”和程序类型“MFC应用程序”。
(3)点击下一步即可。
(4)选择类型为“基于对话框”，下一步或者完成。
(5)找到厂家提供的光盘资料，路径如下(64位库为例)。
A.进入厂商提供的光盘资料找到“8.PC函数”文件夹，并点击进入。

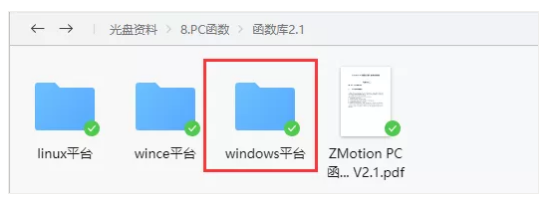

B.选择“函数库2.1”文件夹。
C.选择“Windows平台”文件夹。

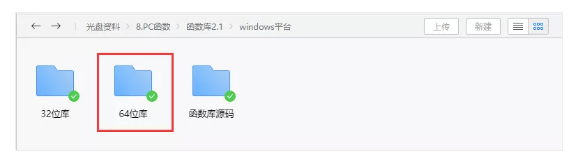

D.根据需要选择对应的函数库这里选择64位库。
E.解压C++的压缩包,里面有C++对应的函数库。

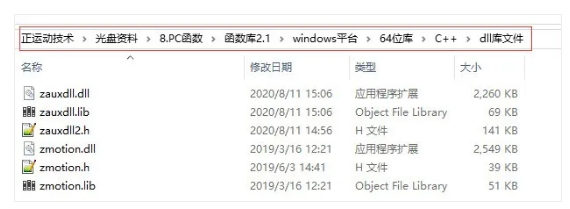

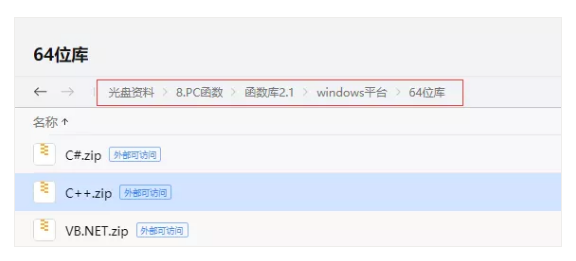

F.函数库具体路径如下。

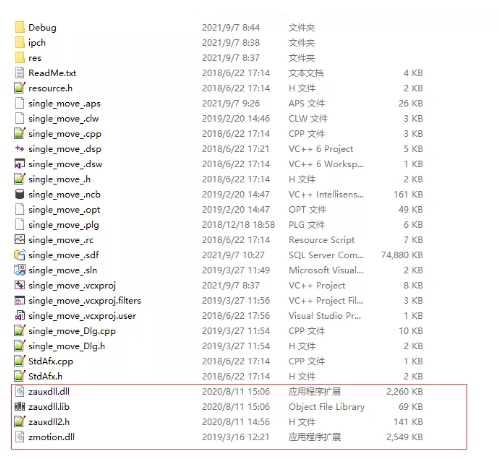

(6)将厂商提供的C++的库文件和相关头文件复制到新建的项目里面。
(7)在项目中添加静态库和相关头文件。

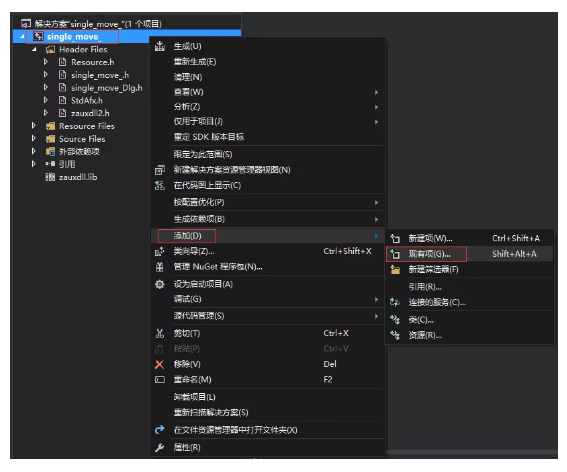

A.先右击项目文件，接着依次选择:“添加”→“现有项”。
B.在弹出的窗口中依次添加静态库和相关头文件。

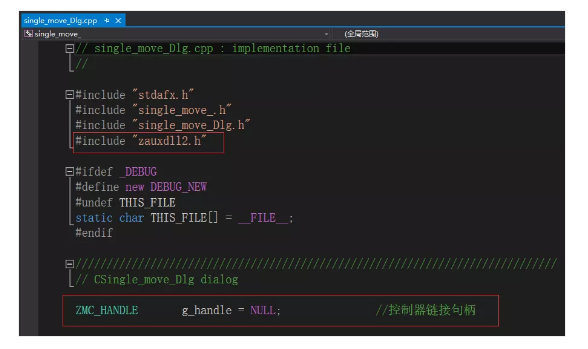

(8)声明用到的头文件和定义控制器连接句柄。
至此项目新建完成，可进行MFC项目开发。
2.查看PC函数手册，熟悉相关函数接口。

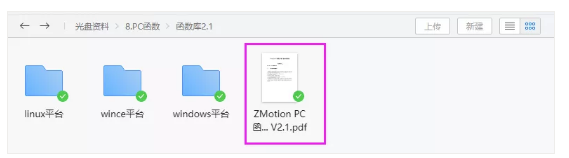

(1)PC函数手册也在光盘资料里面，具体路径如下：“光盘资料\8.PC函数\函数库2.1\ZMotion函数库编程手册 V2.1.pdf”
(2)链接控制器，获取链接句柄。

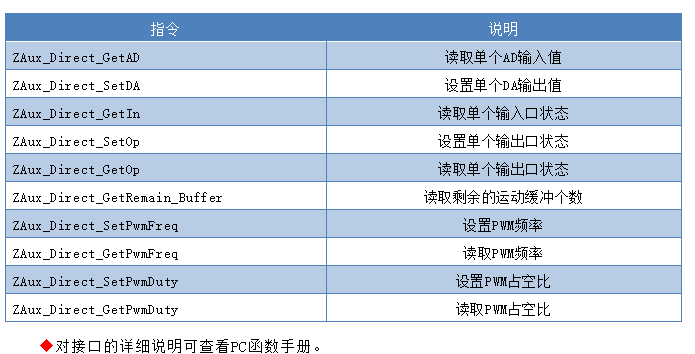

(3)外设读写接口。
3.MFC开发控制器硬件外设读写例程。

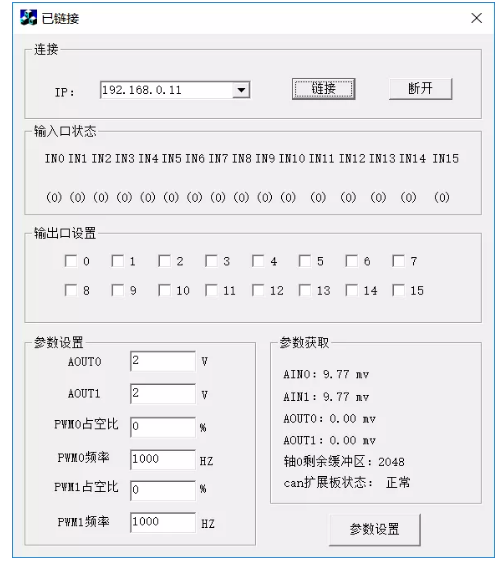

(1)例程界面如下。

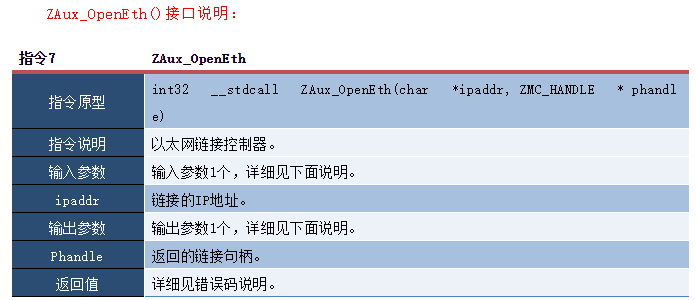

(2)链接按钮的事件处理函数中调用链接控制器的接口函数ZAux_OpenEth()，与控制器进行链接,链接成功后启动定时器1监控控制器状态。
//网口链接控制器
void CSingle_move_Dlg::OnOpen()
{
char buffer[256];
int32 iresult;
//如果已经链接，则先断开链接
if(NULL != g_handle)
{
ZAux_Close(g_handle);
g_handle = NULL;
}
//从IP下拉框中选择获取IP地址
GetDlgItemText(IDC_IPLIST,buffer,255);
buffer[255] = '\0';
//开始链接控制器
iresult = ZAux_OpenEth(buffer, &g_handle);
if(ERR_SUCCESS != iresult)
{
g_handle = NULL;
MessageBox(_T("链接失败"));
SetWindowText("未链接");
return;
}
//链接成功开启定时器1
SetWindowText("已链接");
SetTimer( 1, 100, NULL );
}
(3)通过定时器监控控制器状态。
void CSingle_move_Dlg::OnTimer(UINT_PTR nIDEvent)
{
// TODO: 在此添加消息处理程序代码和/或调用默认值
if(NULL == g_handle)
{
MessageBox(_T("链接断开"));
return ;
}
//定时器1
if(1 == nIDEvent)
{
CString string;
float AinValue = 0;
//获取当前轴位置
ZAux_Direct_GetAD(g_handle,0, &AinValue);
string.Format("AIN0：%.2f mv", AinValue / 4096 * 10000);
GetDlgItem( IDC_AIN0 )->SetWindowText( string );
ZAux_Direct_GetAD( g_handle,1,&AinValue); //获取当前轴速度
string.Format("AIN1：%.2f mv", AinValue / 4096 * 10000);
GetDlgItem(IDC_AIN1)->SetWindowText( string );
float AoutValue = 0;
ZAux_Direct_GetDA(g_handle, 0, &AoutValue); //获取当前轴位置
string.Format("AOUT0：%.2f mv", AoutValue / 4096 * 10000);
GetDlgItem(IDC_GETAOUT0)->SetWindowText(string);
ZAux_Direct_GetDA(g_handle, 1, &AoutValue); //获取当前轴速度
string.Format("AOUT1：%.2f mv", AoutValue / 4096 * 10000);
GetDlgItem(IDC_GETAOUT1)->SetWindowText(string);
int nLine = 0;
ZAux_Direct_GetRemain_LineBuffer(g_handle,0, &nLine); //判断当前轴状态
string.Format("轴0剩余缓冲区：%d", nLine);
GetDlgItem(IDC_REMAINBUFFER)->SetWindowText(string);
int canstatus = 0;
canstatus = CanioStatus();
if(canstatus == 0)
{
string.Format("can扩展板状态： 断开");
GetDlgItem(IDC_CANIO)->SetWindowText(string);
}
else
{
string.Format("can扩展板状态： 正常");
GetDlgItem(IDC_CANIO)->SetWindowText(string);
}
}
if(2 == nIDEvent)
{
//IO状态获取
DealInValue();
}
CDialog::OnTimer(nIDEvent);
}
(4)通过参数设置按钮的事件处理函数去设置模拟量、pwm占空比等外设参数。
void CSingle_move_Dlg::OnBnClickedParaset()
{
// TODO: 在此添加控件通知处理程序代码
CString str = "";
float DaValue = 0;
//获取编辑框中DA0的值设置到控制器
GetDlgItem(IDC_AOUT0)->GetWindowText(str);
DaValue = atof(str);
ZAux_Direct_SetDA(g_handle, 0, DaValue / 10 * 4096);
//获取编辑框中DA0的值设置到控制器
GetDlgItem(IDC_AOUT1)->GetWindowText(str);
DaValue = atof(str);
ZAux_Direct_SetDA(g_handle, 1, DaValue/ 10 * 4096);
float PwmDuty0, PwmDuty1, PwmFreq0, PwmFreq1;
//获取编辑框中PWM0占空比的值设置到控制器
GetDlgItem(IDC_PWMDUTY0)->GetWindowText(str);
PwmDuty0 = atof(str);
ZAux_Direct_SetPwmDuty(g_handle,0,PwmDuty0/100);
//获取编辑框中PWM1占空比的值设置到控制器
GetDlgItem(IDC_PWMDUTY1)->GetWindowText(str);
PwmDuty1 = atof(str);
ZAux_Direct_SetPwmDuty(g_handle, 1, PwmDuty1/100);
//获取编辑框中PWM1频率的值设置到控制器
GetDlgItem(IDC_PWMFREQ0)->GetWindowText(str);
PwmFreq0 = atof(str);
ZAux_Direct_SetPwmFreq(g_handle, 0, PwmFreq0);
//获取编辑框中PWM1频率的值设置到控制器
GetDlgItem(IDC_PWMFREQ1)->GetWindowText(str);
PwmFreq1 = atof(str);
ZAux_Direct_SetPwmFreq(g_handle, 1, PwmFreq1);
}
(5)通过断开按钮的事件处理函数来断开与控制卡的连接。
void CSingle_move_Dlg::OnClose() //断开链接
{
// TODO: Add your control notification handler code here
if(NULL != g_handle)
{
KillTimer(1); //关定时器
KillTimer(2);
ZAux_Close(g_handle);
g_handle = NULL;
SetWindowText("未链接");
}
}
三 调试与监控

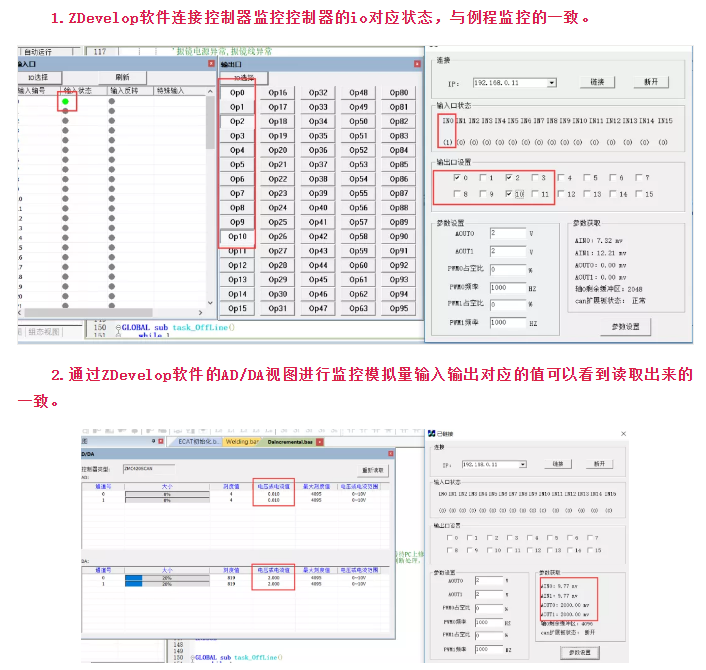

编译运行例程，同时通过ZDevelop软件连接控制器对控制器状态进行监控。
本次，正运动技术简单易用的运动控制卡(二)：外设读写与ZDevelop诊断，就分享到这里。
