今天，正运动小助手给大家分享一下EtherCAT运动控制卡之ECI2828的硬件接线和如何使用LabVIEW进行硬件外设读写与回零运动。

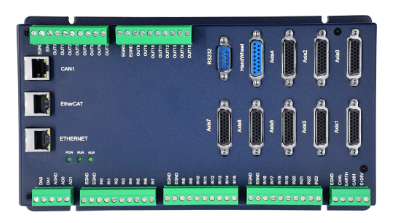

　　一 ECI2828硬件介绍

　　ECI2828系列运动控制卡支持多达16 轴直线插补、任意圆弧插补、空间圆弧、螺旋插补、电子凸轮、电子齿轮、同步跟随、虚拟轴和机械手指令等;采用优化的网络通讯协议可以实现实时的运动控制。

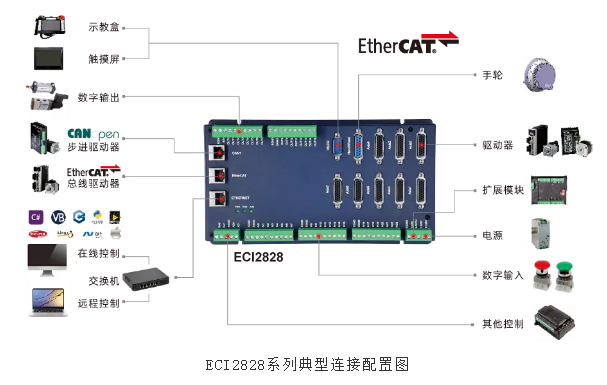

　　ECI2828系列运动运动控制卡支持以太网，232 通讯接口和电脑相连，接收电脑的指令运行，可以通过EtherCAT总线和CAN总线去连接各个扩展模块，从而扩展输入输出点数或运动轴。

　　ECI2828系列运动控制卡的应用程序可以使用 VC、VB、VS、C++以及C#等软件来开发，程序运行时需要动态库 zmotion.dll。调试时可以把ZDevelop软件同时连接到控制器，从而方便调试，方便观察。

　　二 LabVIEW进行运动控制开发

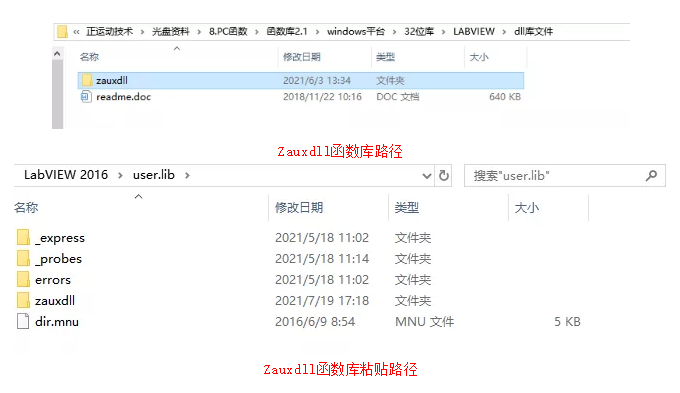

　　1.将“光盘资料”里面LabVIEW的Vi函数库“zauxdll”文件夹下载到电脑中，然后复制到Labview安装路径下labview/user.lib的文件夹内。

　　2.查看PC函数手册，熟悉相关函数接口。

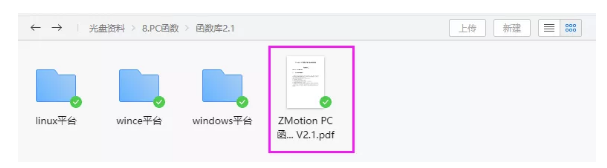

　　(1)PC函数手册也在光盘资料里面，具体路径如下：“光盘资料\8.PC函数\函数库2.1\ZMotion函数库编程手册 V2.1.pdf”

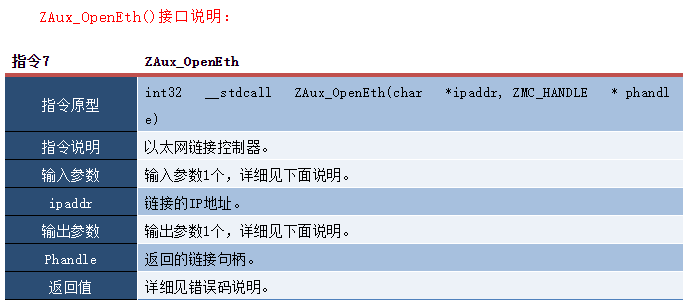

　　(2)PC编程，一般如果网口对控制器和工控机进行链接。网口链接函数接口是ZAux_OpenEth();如果链接成功，该接口会返回一个链接句柄。通过操作这个链接句柄可以实现对控制器的控制。

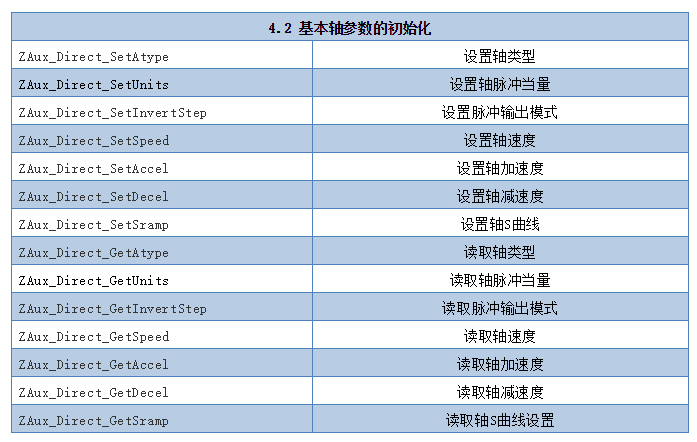

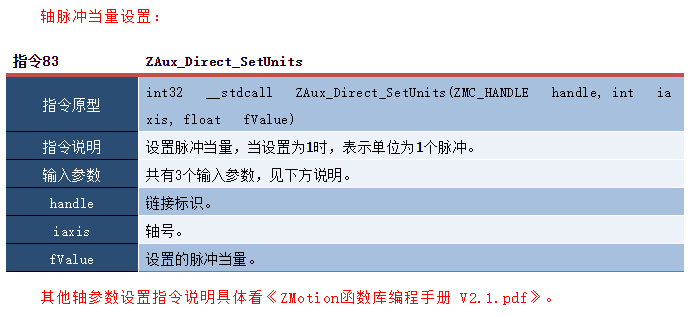

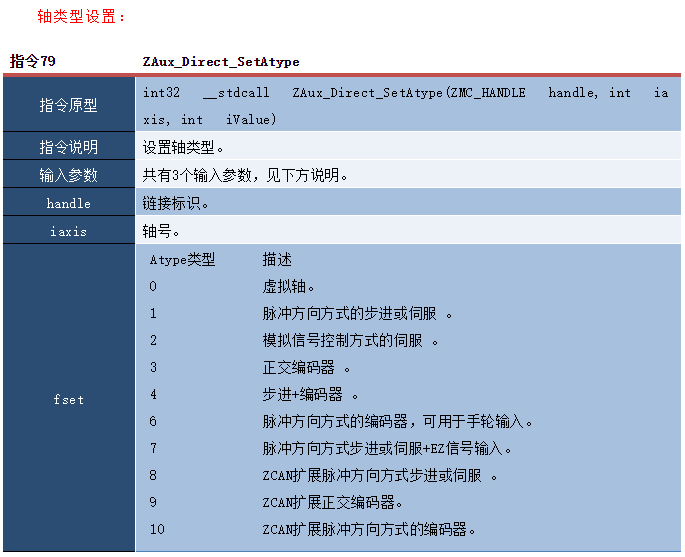

　　(3)使用轴参数设置相关的指令操作链接句柄“g_handle”，对控制器进行轴参数的设置，轴参数设置相关的指令如下。

　　(4)使用单轴运动相关的指令操作链接句柄“g_handle”，对控制器进行单轴运动控制，单轴运动相关的指令如下。

　　3.LabVIEW进行回零运动开发。

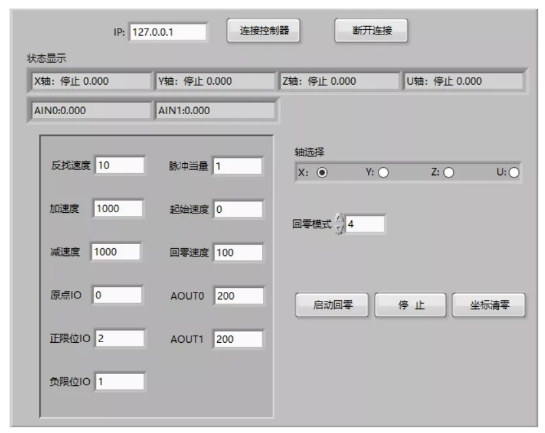

　　(1)新建Vi，在前面板，右键鼠标，选择控件进行UI设计。

　　(2)在前面板设计完UI界面后，进入程序框图，会看到各个控件对应的接线端。

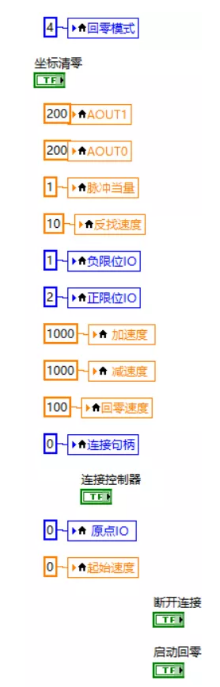

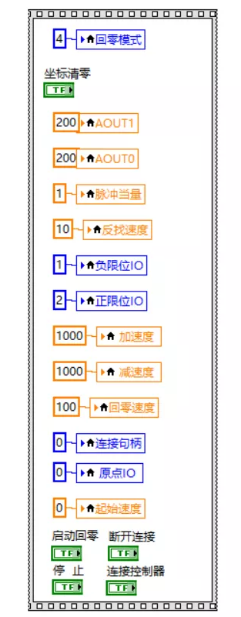

　　(3)在程序编辑框中点击右键鼠标，选择“编程”-“结构”-“平铺顺序结构”，接着选中平铺顺序结构右键鼠标，选择在前面添加帧，做到如下效果，对局部变量进行初始化。

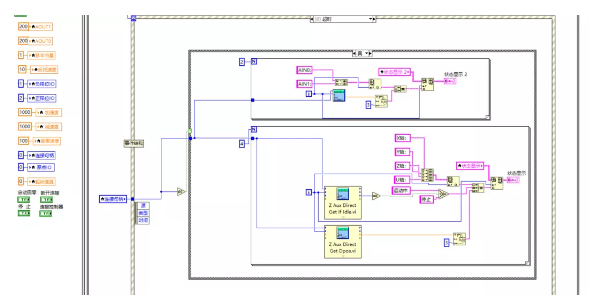

　　(4)在程序编辑框中通过鼠标，选择“平铺顺序结构”然后右击选择“在后面添加帧”，接着在后面添加的帧里面添加“While循环”，在“While循环”里面又添加“事件结构”，通过事件结构里面的“超时处理”对控制器的运动状态、运动速度、运动位置进行实时监控。

　　(5)选择事件结构，右击选择添加事件分支，选择“连接”值改变，然后在该事件分支中使用“Z Aux Open Eth.vi”函数对控制器进行连接，以实现连接控制器按钮的功能。

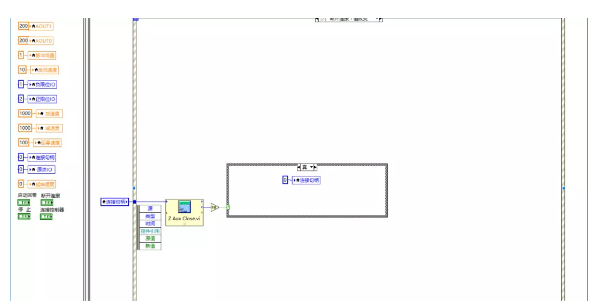

　　(6)选择事件结构，右击选择添加事件分支，选择“断开”值改变，然后在该事件分支中使用“Z Aux Close.vi”函数对控制器断开连接，以实现断开链接按钮的功能。

　　(7)选择事件结构，右击选择添加事件分支，选择“启动回零”值改变，然后在该事件分支中使用相关Vi函数对控制器运动参数进行设置并开始运动，以实现运动按钮的功能。

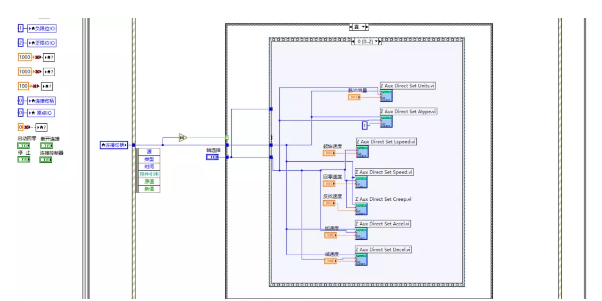

　　A.通过该事件分支中的“层叠式顺序结构”第0帧中调用轴参数设置相关的Vi函数，先对控制器轴参数进行设置。

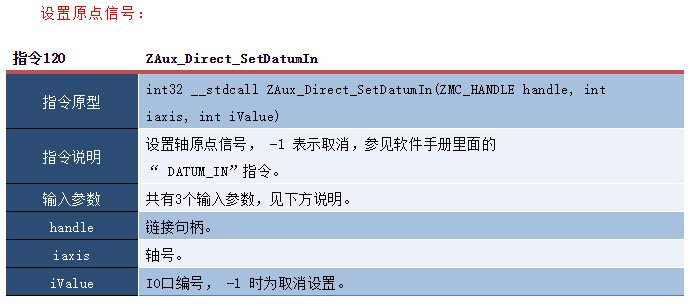

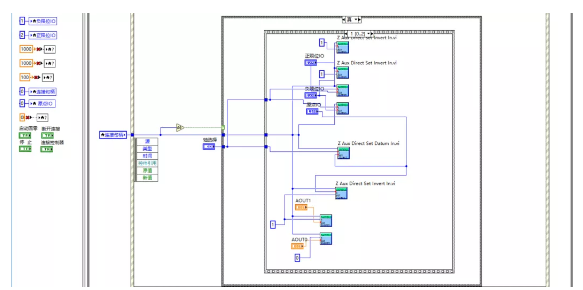

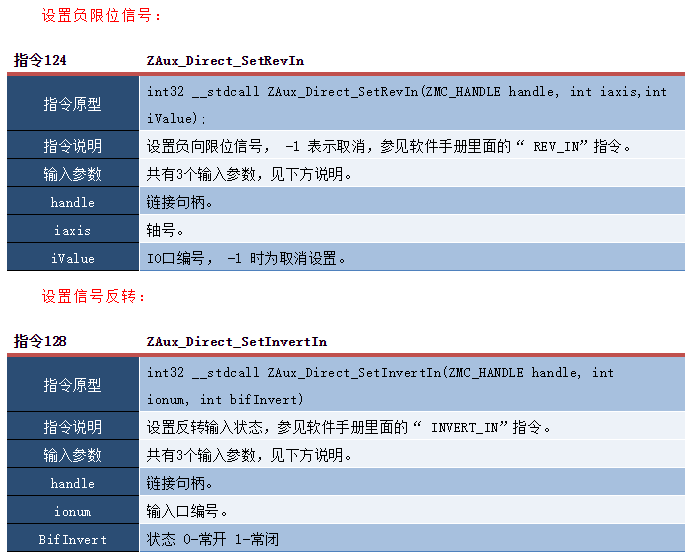

　　B.通过该事件分支中的“层叠式顺序结构”第1帧中调用进行配置信号点，原点信号，正负限位以及模拟量大小设置。

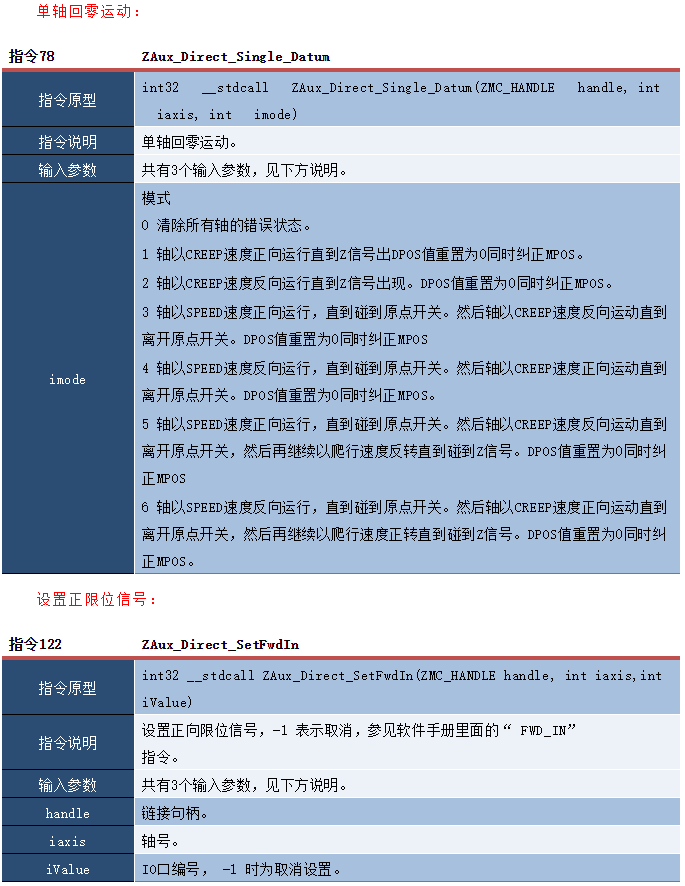

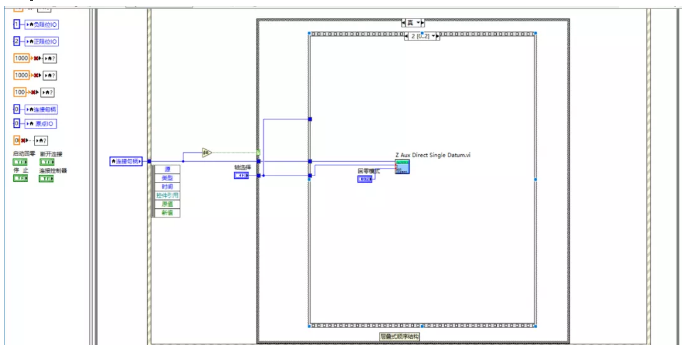

　　C、通过该事件分支中的“层叠式顺序结构”第2帧中调用动作回零运动，调用”Z Aux Direct Single Datum.vi”

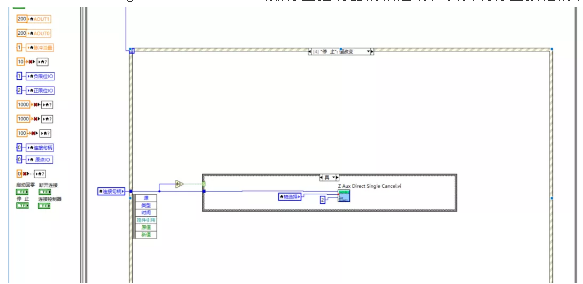

　　(8)选择事件结构，右击选择添加事件分支，选择“停止”值改变，然后在该事件分支中使用“Z Aux Direct Single Cancel.vi”函数停止控制器的轴运动，以实现停止按钮的功能。

　　(9)选择事件结构，右击选择添加事件分支，选择“坐标清零”值改变，然后在该事件分支中使用“Z Aux Direct Set Dpos.vi”函数设置控制器轴位置等于0，以实现坐标清零按钮的功能。

　　三 调试与监控

　　编译运行例程，同时连接ZDevelop软件进行调试，对运动控制的轴参数和运动情况进行监控。

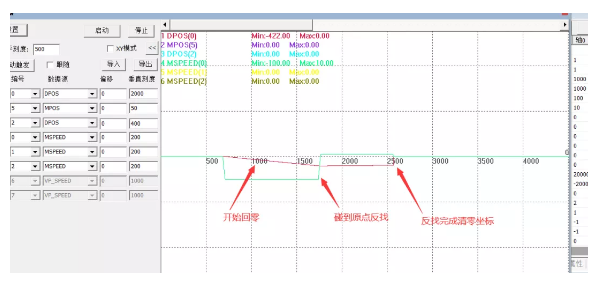

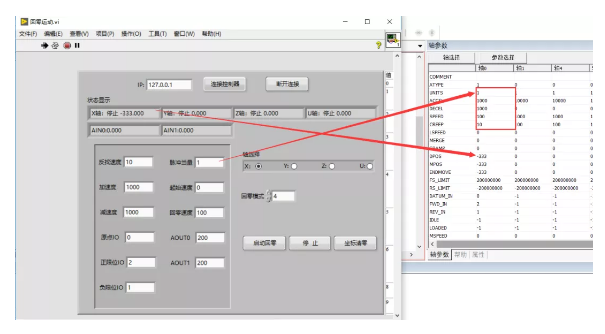

　　1.连接ZDevelop软件通过软件右侧的轴参数进行控制器状态监控，也可以点击“视图”→“示波器”打开示波器对轴运动情况进行监控。

　　2.运行上位机软件进行调试监控。

　　3.调试视频。

　　本次，正运动技术EtherCAT运动控制卡和LabVIEW构建智能装备(二)，就分享到这里。
