机器视觉运动控制一体机应用例程(七)齿轮缺齿检测


  齿轮缺齿是其生产制造过程中的一个重大缺陷,需通过检测技术进行规避。如果使用人工进行检测,不仅会增加人工成本,且检测时容易漏检或者由于注意力不集中而导致误判,因此我们引入了机器视觉检测技术进行齿轮缺齿检测。

  机器视觉齿轮检测为非接触式的无损检测方法,与传统人工检测相比,具有不可取代的优越性。

  机器视觉齿轮检测系统在追求高速度、高效率、高重复性和精确度的工业生产制造过程中也更为可靠,把机器视觉检测方法用于制造系统是工业发展的方向和必然趋势,也是提高生产效率的有效途径。

  上期课程,我们讲述了机器视觉方案中液位检测的应用例程,本期课程我们和大家一起分享机器视觉齿轮缺轮检测的应用例程。

  《教学视频:机器视觉运动控制一体机应用例程(七)齿轮缺齿检测》

  一 检测原理



  (一)检测要求

  检测齿轮状产品外边缘上的轮齿是否完整,如有缺失返回“NG”状态,并显示位置信息。若齿轮完整,则返回“OK”状态。

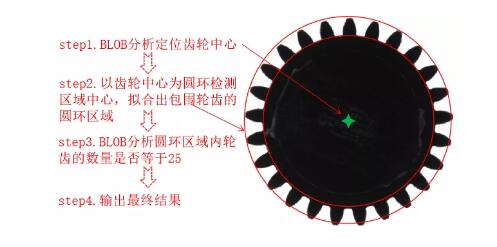

  (二)软件算法






  二 软件实现



  (一)软件实现

  1.打开ZDevelop软件:新建项目→新建“HMI”文件→新建“main.bas”文件,用于编写界面响应函数→新建“global_variable.bas”文件用于存放全局变量并开启HMI自动运行任务→新建“detectParam.bas”文件用于初始化测量参数→新建“camera.bas”文件用于实现相机采集功能→文件添加到项目。

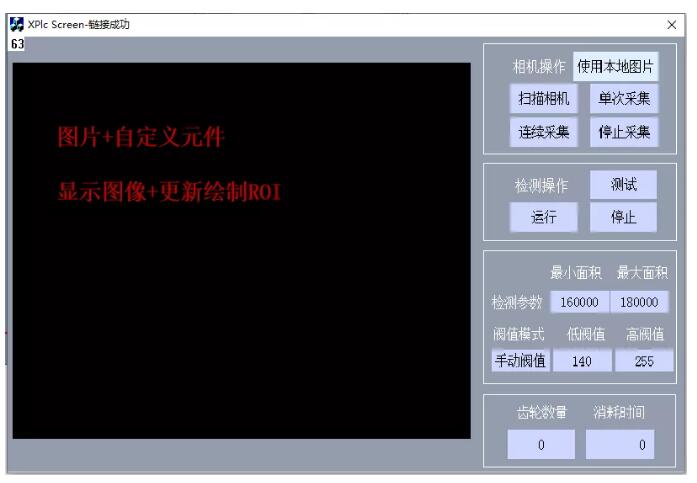

  2.设计HMI界面。






  3.在“global_variable.bas”文件中定义全局变量,定义完成后运行“Hmi.hmi”文件。



            '''''全局变量大部分使用数组结构'''''

            ''注:basic编程中很多函数会以TABLE(系统的数据结构)做为参数

            ''table        说明                 table            说明

            ''0  '    自动二值化阈值            11~12   鼠标操作时获取的坐标

            ''2       亮区域的面积            20~24   图像信息

            ''4       暗区域的面积            6       齿轮的数量

            ''40~42  齿轮的面积和位置X,Y数据



            '主任务状态

            '0 - 未初始化

            '1 - 停止

            '2 - 运行中

            '3 - 正在停止

            GLOBAL DIM main_task_state

            main_task_state = 1



            '采集开关

            '0 - 停止采集

            '1 - 请求采集

            GLOBAL DIM grab_switch

            grab_switch = 0



            '相机个数

            GLOBAL cam_num

            cam_num = 0



            '相机种类,"zmotion;mvision;basler;mindvision;huaray"

            GLOBAL DIM CAMERA_TYPE(16)

            CAMERA_TYPE = "mvision"



            ' 定义主任务id - 10

            GLOBAL DIM main_task_id

            main_task_id = 10



            '定义连续采集任务id - 9

            GLOBAL DIM grab_task_id

            grab_task_id = 9



            '定义全局图像变量

            GLOBAL ZVOBJECT grabImg '采集图像

            GLOBAL ZVOBJECT disImg '显示图像



            '定义常用颜色变量

            GLOBAL C_RED, C_GREEN, C_BLUE, C_YELLOW

            C_RED   = RGB(255,  0,  0)

            C_GREEN = RGB(  0,255,  0)

            C_BLUE  = RGB(  0,  0,255)

            C_YELLOW= RGB(255,255,  0)



            '检测参数:阈值模式(自动阈值或手动阈值)、低阈值、高阈值、最小面积、最大面积

            GLOBAL DIM d_detect_param(5) 'd开头表示数据结构



            '检测消耗时间

            GLOBal DIM d_detect_time



            '显示打印的字符

            GLOBAL ShowString(64)

            GLOBAL ShowString1(64)



            '***********定义读取本地文件功能相关变量**************

            ''注意,该功能只在使用仿真器时有效

            '定义是否使用本地图片标志

            GLOBAL DIM d_use_imgfile



            '定义本地图片索引

            GLOBAL DIM d_index



            '定义读取图片的路径

            GLOBAL DIM File_Name(100)



            '***********结束定义读取本地文件功能相关变量**********



            '运行HMI文件

            RUN "Hmi.hmi",1

        4.在“detectParam.bas”文件中初始化测量参数。


            end



            GLOBAL SUB init_detect_param()    '初始化测量参数



                '初始化检测参数:阈值模式(自动阈值 = 1 或 手动阈值 = 0)、低阈值、高阈值、极性(黑或白)、最大、最小、反向(即结果取反,成功变成失败、失败变成成功)

                d_detect_param(0) = 0         '手动阈值

                d_detect_param(1) = 140       '低阈值

                d_detect_param(2) = 255       '高阈值

                d_detect_param(3) = 160000    '最小面积即像素个数

                d_detect_param(4) = 180000    '最大面积



                d_use_imgfile = 1             '默认使用本地图片

                d_index      = 0



                TABLE(6)=0                    '将齿轮数量初始化为0



            END SUB

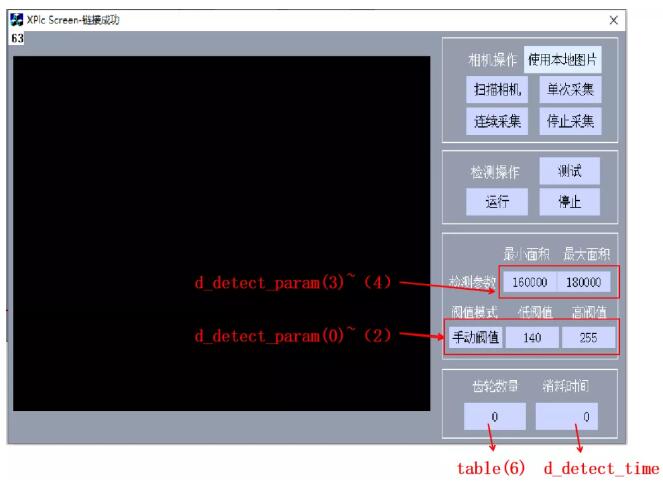

  5.关联HMI界面控件变量。






  6.在“main.bas”文件中添加HMI界面初始化函数并在Hmi系统设置中关联初始化函数。



            'HMI界面初始化函数

            GLOBAL SUB hmi_init()

                grab_switch = 0              '停止采集

                main_task_state = 1          '主任务停止运行

                ZV_RESETCLIPSIZE(1280, 960)  '依据图像分辨率设置区域的裁剪尺寸,此处图像分辨率为1280x960

                ZV_LATCHSETSIZE(0, HMI_CONTROLSIZEX(10, 7), HMI_CONTROLSIZEY(10, 7)) '设置锁存的大小

                init_detect_param()          '初始化测量参数

                ZV_SETSYSDBL("CamGetTimeout", 1000) '设置采集超时

                ZV_SETSYSINT("LineWidth",6)

                ZV_LATCHCLEAR(0)             '清空锁存通道0



            END SUB






  7.在“camera.bas”文件中添加HMI界面中采集相关按钮响应的函数并关联动作函数。(说明:具体实现函数前两篇课程内容已经有操作演示,此处不做赘述。)






  8.在“main.bas”文件中添加HMI界面按下【测试】按钮时响应的函数并关联动作函数名。



            'HMI界面按下测试按钮时响应的函数

            GLOBAL SUB btn_test()

                TABLE(6)=0   '检测前先将结果数据清0

                d_detect_time=0

                TICKS=0

                '定义变量,依次为白色像素连通区域,掩模区域,黑色像素连通区域,齿轮连通区域结果列表,单个齿轮连通区域,圆环区域,齿轮齿牙连通区域

                ZVOBJECT regionWhite, regionMask, regionBlack,re_connecte,circle_connect,region,re_connecte1



                 '生成全图像区域

                ZV_REGENFULLIMG(grabImg,regionMask)



                '二值化处理

                if d_detect_param(0) = 0 then    '如果选择手动阈值模式

                        '根据低阈值和高阈值参数生成白色像素图像regionWhite

                      ZV_RETHRESH(grabImg, regionMask, regionWhite, d_detect_param(1), d_detect_param(2))

                      '对白色像素区域进行一次1*1的开运算

                      ZV_REOPENING(regionWhite,regionWhite,3,3)

                      '对白色像素区域进行一次1*1的闭运算

                      ZV_RECLOSING(regionWhite,regionWhite,3,3)



                else                             '如果选择自动阈值模式



                      Dim autoThresh               '定义自动阈值模式下的二值化阈值

                      '在grabImg图像中的指定区域内对图像进行自动二值化处理,输出二值化区域regionWhite

                      ZV_REAUTOTHRESH(grabImg, regionMask, regionWhite, 0)

                      '对白色像素区域进行一次1*1的开运算

                      ZV_REOPENING(regionWhite,regionWhite,1,1)

                      '对白色像素区域进行一次1*1的闭运算

                      ZV_RECLOSING(regionWhite,regionWhite,1,1)

                      autoThresh = TABLE(0)

                      ? "autoThresh = " autoThresh  '打印提示信息,当前二值化阈值



                endif



                ZV_REDIFF (regionMask, regionWhite, regionBlack)   '差集运算,结果为regionBlack(黑色像素区域)

                ZV_REAREA(regionBlack, 500)                         '计算黑色像素区域的面积(即像素数量)存放到table(500)中

                if(TABLE(500)>0) then '如果获取到的黑色像素数量大于0

                     ZV_RECONNECT(regionBlack,re_connecte)     '计算区域的连通区域,存放到re_connecte列表中

                     zv_refilter(re_connecte,0,d_detect_param(3),d_detect_param(4),0)'对区域列表中的区域进行过滤,保留面积在 d_detect_param(3) 到 d_detect_param(4) 的区域,面积不在此范围的区域将被过滤掉

                     zv_refilter(re_connecte,20,0.9,1.2,0)'对区域列表中的区域进行过滤,保留最小外接矩形高宽比在0.9 到 1.2 的区域,面积不在此范围的区域将被过滤掉

                     ZV_LISTCOUNT(re_connecte,6)     '获取列表中的连通区域的数量,存放到table(6)中

                endif



                '绘制效果图

                Dim width, height

                ZV_IMGINFO (grabImg, 20)'获取grabImg的图像信息

                width = TABLE(20)

                height = TABLE(21)

                ZV_GRAYTORGB(grabImg,disImg)'将灰度图转换到RGB图像,用于绘制检测结果图像





                ZV_REGION(disImg, regionMask, 0, ZV_COLOR(0,0,0))      '绘制黑色的regionMask区域

                ZV_REGION(disImg, regionWhite, 0, ZV_COLOR(255,255,255))'绘制白色的regionWhite区域



                for i=0 to TABLE(6)-1     '循环获取齿轮的位置XY信息生成圆环区域,检测是否缺齿

                      ZV_LISTGET(re_connecte,circle_connect,i)   '获取列表中序号为i的元素,即依次获取列表中齿轮连通区域

                      ZV_REAREACENTER(circle_connect,40)  '计算每个齿轮的面积与中心位置,将数据放入TABLE(40)中

                        ZV_REGENANNULAR(region,TABLE(41),TABLE(42),220,260)'生成圆环区域

                        '根据低阈值和高阈值参数生成白色像素图像regionWhite

                      ZV_RETHRESH(grabImg, region, regionWhite, d_detect_param(1), d_detect_param(2))

                      ZV_REDIFF (region, regionWhite, regionBlack)'进行差集运算,结果为regionBlack(黑色像素区域)

                      ZV_RECONNECT(regionBlack,re_connecte1)     '计算圆环区域内的黑色连通区域,存放到re_connecte列表中

                      zv_refilter(re_connecte1,0,1000,3000,0)    '对区域列表中的连通区域进行面积过滤



                      ZV_LISTCOUNT(re_connecte1,8)     '获取单个齿轮齿牙的数量,存放到table(8)中



                      if TABLE(8)=25 then

                          ZV_TEXT(disImg,"OK",TABLE(41),TABLE(42),70,ZV_COLOR(0,255,0)) '显示结果文本

                      else

                          ShowString=TOSTR(TABLE(41),1,2)

                          ShowString1=TOSTR(TABLE(42),1,2)

                          ZV_TEXT(disImg,"NG,"ShowString","ShowString1,TABLE(41),TABLE(42),55,ZV_COLOR(255,0,0)) '显示结果文本

                      endif

                      ZV_MARKER(disImg,TABLE(41),TABLE(42),0,50,zv_color(0,255,0))   '在图像img中绘制十字

                      next

                      ZV_LATCH(disImg, 0)     '在锁存通道0中显示结果图像

                      d_detect_time=ABS(TICKS)'计算检测消耗时间



            END SUB






  9.在“main.bas”文件中添加【运行】按钮响应的函数并关联动作函数。



            'HMI界面按下运行按钮时响应的函数

            GLOBAL SUB btn_run()

                if(2 = main_task_state) then           '如果主任务处于运行状态,打印提示信息并退出函数

                     ?"已经开启连续运行任务,请勿重复操作!"

                     return

                endif



                if (1 = main_task_state) then          '如果主任务处于停止状态

                    if (0 = PROC_STATUS(main_task_id)) then '如果任务未开启

                        main_task_state = 2            '主任务状态设置为2,表示正在执行连续任务

                        RUNTASK  main_task_id, main_task  '开启主任务

                    endif

                endif

            END SUB






  10.在“main.bas”文件中添加【停止】按钮响应的函数并关联动作函数。

                'HMI界面按下停止按钮时响应的函数

                GLOBAL SUB btn_stop()



                    if (2 = main_task_state) then   '如果主任务状态处于3即正在连续执行任务时

                        main_task_state = 3           '将主任务状态置为3,退出循环

                    endif



                END SUB






  三 操作演示



  (一)操作步骤

  查看运行效果:将控制器接入电源,使用网线将控制器与PC连接,将相机通电并接入控制器→将相机、光源安装在打光测试架上,镜头连接到相机上→连接控制器,并将项目下载到控制器→运行程序,调整打光图像效果,测试程序运行效果。

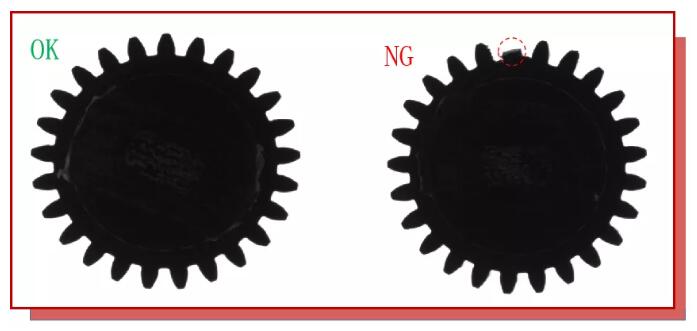

  (二)效果演示








  本次,正运动技术机器视觉运动控制一体机应用例程(七)齿轮缺齿检测,就分享到这里。

  更多精彩内容请关注“正运动小助手”公众号,需要相关开发环境与例程代码,请咨询正运动技术销售工程师:400-089-8936。

  本文由正运动技术原创,欢迎大家转载,共同学习,一起提高中国智能制造水平。文章版权归正运动技术所有,如有转载请注明文章来源。
