今天，正运动小助手给大家分享一下EtherCAT运动控制卡之ECI2828如何使用C#建立SCARA等机器人的正解和逆解和进行SCARA机械手的控制。可用于机器人上下料和机器人焊接等其它适用的场景。

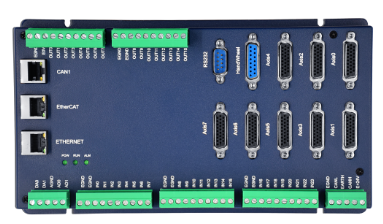

　　一 ECI2828硬件介绍

　　ECI2828系列运动控制卡支持多达16 轴直线插补、任意圆弧插补、空间圆弧、螺旋插补、电子凸轮、电子齿轮、同步跟随、虚拟轴和机械手指令等;采用优化的网络通讯协议可以实现实时的运动控制。

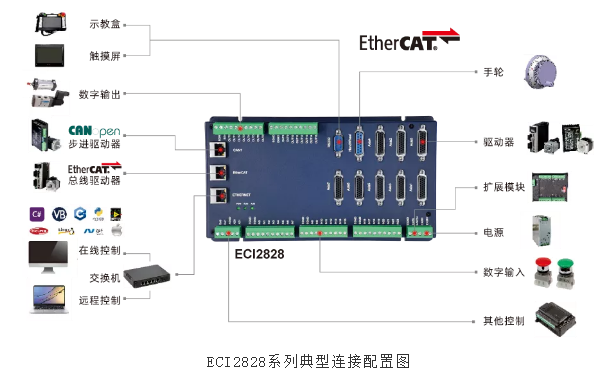

　　ECI2828系列运动运动控制卡支持以太网，232 通讯接口和电脑相连，接收电脑的指令运行，可以通过EtherCAT总线和CAN总线去连接各个扩展模块，从而扩展输入输出点数或运动轴。

　　ECI2828系列运动控制卡的应用程序可以使用 VC、VB、VS、C++以及C#等软件来开发，程序运行时需要动态库 zmotion.dll。调试时可以把ZDevelop软件同时连接到控制器，从而方便调试，方便观察。

　　二 C#语言进行运动控制开发

　　一 新建WinForm项目并添加函数库

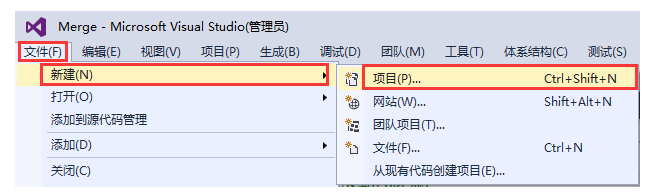

　　1.在VS2015菜单“文件”→“新建”→ “项目”，启动创建项目向导。

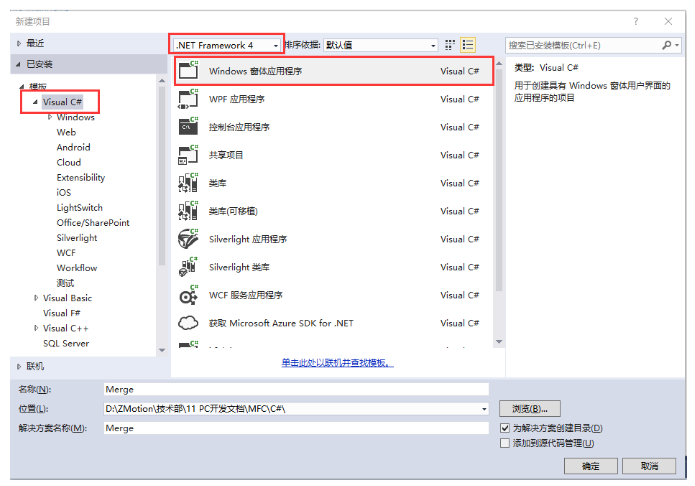

　　2.选择开发语言为“Visual C#”和.NET Framework 4以及Windows 窗体应用程序。

　　3.找到厂家提供的光盘资料里面的C#函数库，路径如下(64位库为例)：

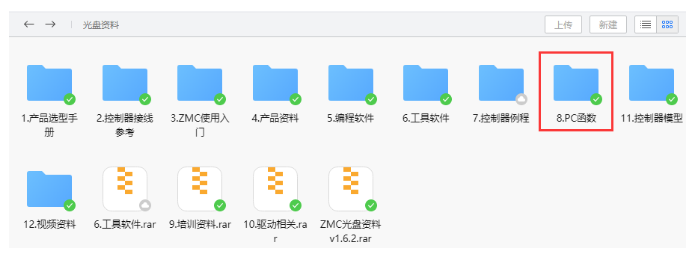

　　A.进入厂商提供的光盘资料找到“8.PC函数”文件夹，并点击进入。

　　B.选择“函数库2.1”文件夹。

　　C.选择“Windows平台”文件夹。

　　D.根据需要选择对应的函数库这里选择64位库。

　　E.解压C#的压缩包,里面有C#对应的函数库。

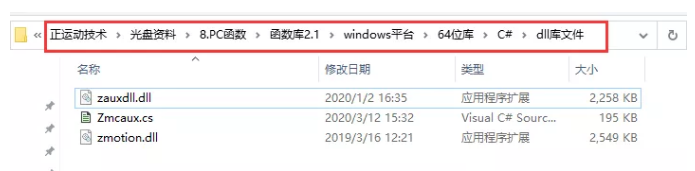

　　F.函数库具体路径如下。

　　4.将厂商提供的C#的库文件以及相关文件复制到新建的项目中。

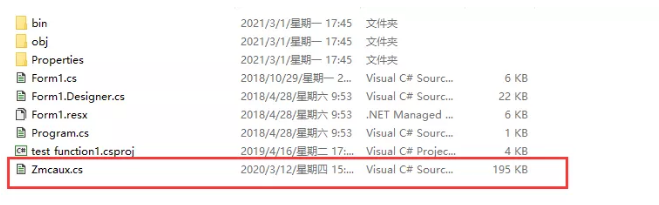

　　A.将zmcaux.cs文件复制到新建的项目里面中。

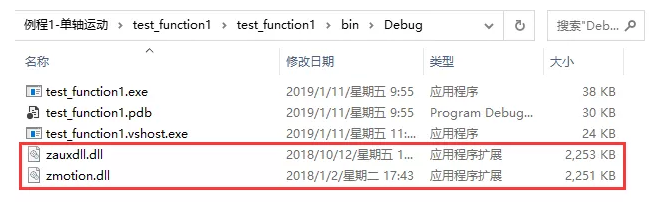

　　B.将zaux.dll和zmotion.dll文件放入bin\debug文件夹中。

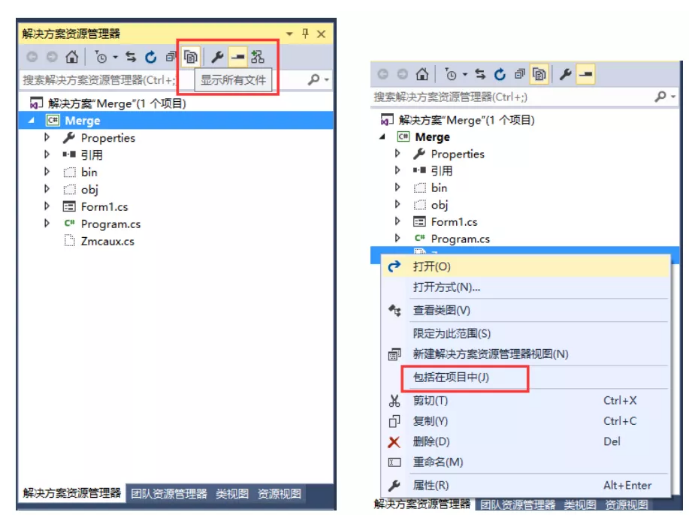

　　5.用VS打开新建的项目文件，在右边的解决方案资源管理器中点击显示所有，然后鼠标右键点击zmcaux.cs文件，点击包括在项目中。

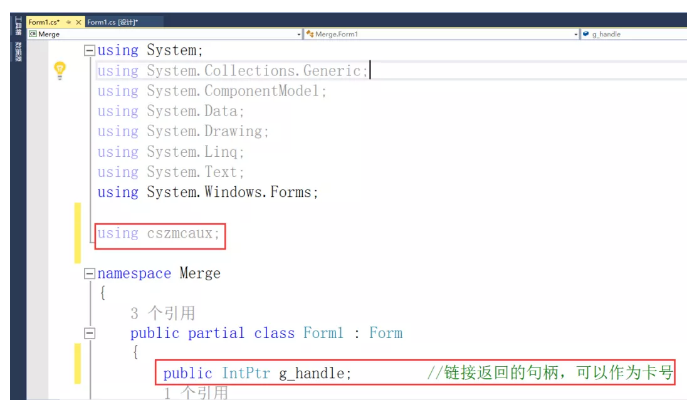

　　6.双击Form1.cs里面的Form1，出现代码编辑界面，在文件开头写入 using cszmcaux,并声明控制器句柄g_handle。

　　至此项目新建完成，可进行C#项目开发。

　　二 查看PC函数手册

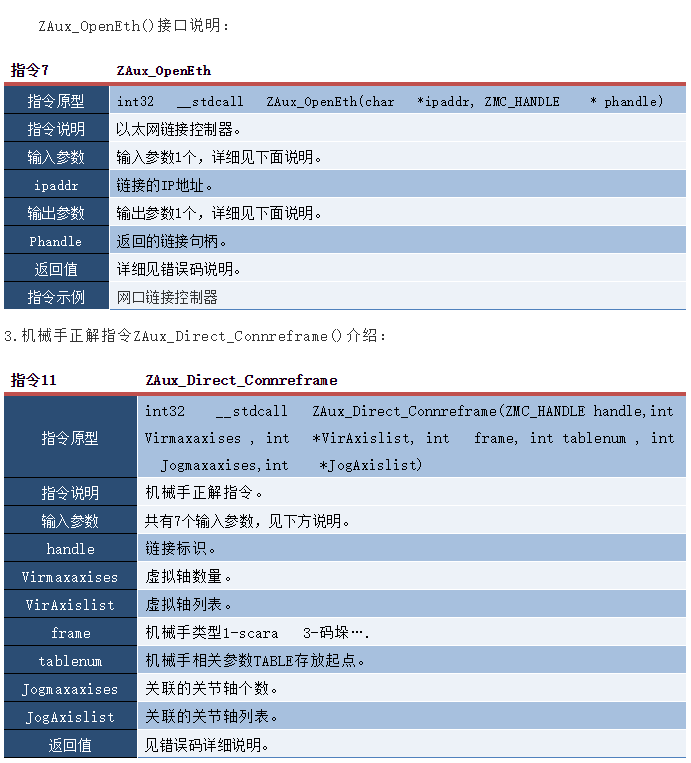

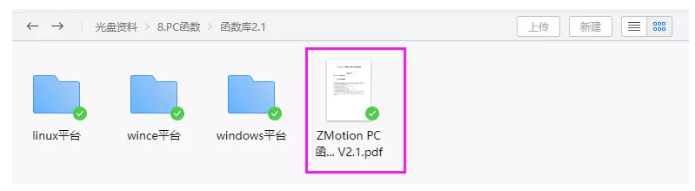

　　1.PC函数手册也在光盘资料里面，具体路径如下：“光盘资料\8.PC函数\函数库2.1\ZMotion函数库编程手册 V2.1.pdf”。

　　2.PC编程，一般如果网口对控制器和工控机进行链接。网口链接函数接口是ZAux_OpenEth();如果链接成功，该接口会返回一个链接句柄。通过操作这个链接句柄可以实现对控制器的控制。

　　三 C#开发建立SCARA机械手的正逆解运算

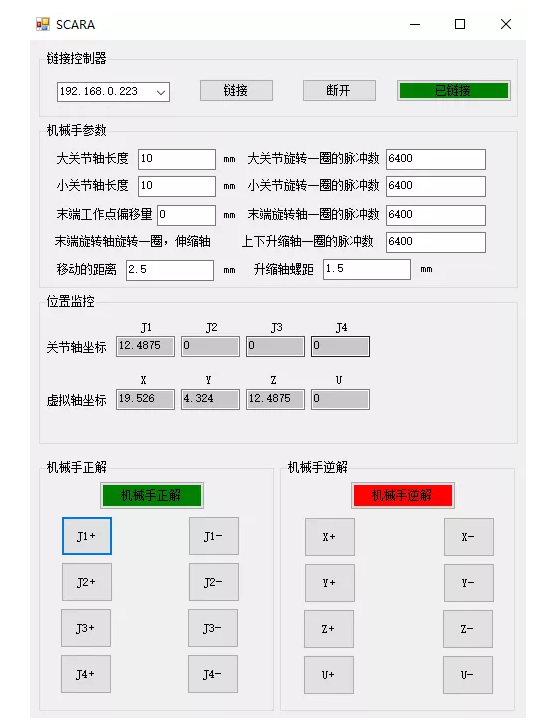

　　1.例程界面如下。

　　2.应用场景：机器人上下料和机器人焊接等其它适用的场景。

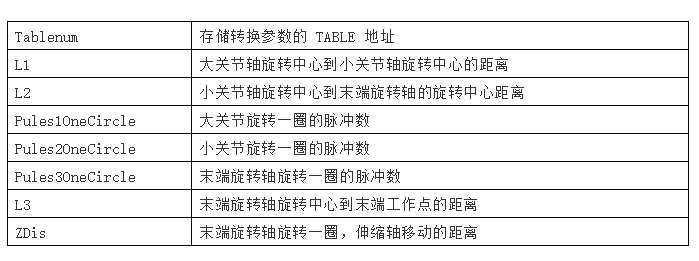

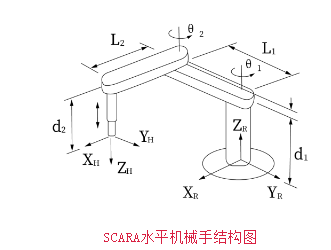

　　3.SCARA机械手TABLE表结构参数说明：

　　TABLE(tablenum,L1,L2,Pules1OneCircle,Pules2OneCircle[Pules3OneCircle,L3][,ZDis])

　　4.链接按钮的事件处理函数中调用链接控制器的接口函数ZAux_OpenEth()，与控制器进行链接,链接成功后启动定时器监控控制器的IO状态。

            //链接控制器

            private void Link_Click(object sender, EventArgs e)

            {

                zmcaux.ZAux_OpenEth(IP_List.Text, out g_handle);

                if (g_handle != (IntPtr)0)

                {

                    timer1.Enabled = true;

                    //设置链接状态按钮

                    status.BackColor = System.Drawing.Color.Green;

                    status.Text = "已链接";

                }

                else

                {

                    MessageBox.Show("控制器链接失败，请检测IP地址!", "警告");

                    //设置链接状态按钮

                    status.BackColor = System.Drawing.Color.Red;

                    status.Text = "已断开";

                }

            }

　　5.通过定时器监控机械手的关节轴和虚拟轴位置信息。

                //定时器1

                private void timer1_Tick(object sender, EventArgs e)

                {

                    float[] dpos_float = new float[8];

                    //获取关节轴位置信息

                    for (int i = 0; i < 4; i++)

                    {

                        zmcaux.ZAux_Direct_GetDpos(g_handle, i, ref dpos_float[i]);

                    }

                    //获取虚拟轴位置信息

                    for (int i = 0; i < 4; i++)

                    {

                        zmcaux.ZAux_Direct_GetDpos(g_handle, i + 6, ref dpos_float[i + 4]);

                    }

                    DPOS_J1.Text = Convert.ToString(dpos_float[0]);

                    DPOS_J2.Text = Convert.ToString(dpos_float[1]);

                    DPOS_J3.Text = Convert.ToString(dpos_float[2]);

                    DPOS_J4.Text = Convert.ToString(dpos_float[3]);

                    DPOS_X.Text = Convert.ToString(dpos_float[4]);

                    DPOS_Y.Text = Convert.ToString(dpos_float[5]);

                    DPOS_Z.Text = Convert.ToString(dpos_float[6]);

                    DPOS_U.Text = Convert.ToString(dpos_float[7]);

                }

　　6.通过机械手正解按钮的事件处理函数建立SCARA机械手的正解。

            //建立正解

            private void Connreframe_Click(object sender, EventArgs e)

            {

                if (g_handle != (IntPtr)0)

                {

                    int[] AxisList = new int[4];

                    int[] V_AxisList = new int[4];

                    float[] Pules = new float[4];

                    //获取UI界面上关节轴的脉冲当量

                    Pules[0] = float.Parse(Pules1OneCircle.Text) / 360;

                    Pules[1] = float.Parse(Pules2OneCircle.Text) / 360;

                    Pules[2] = float.Parse(Pules3OneCircle.Text) / 360;

                    Pules[3] = float.Parse(Pules4OneCircle.Text) / float.Parse(Zdis.Text);

                    //关节轴参数设置

                    for (int i = 0; i < 4; i++)

                    {

                        zmcaux.ZAux_Direct_SetAtype(g_handle, i, 1);

                        zmcaux.ZAux_Direct_SetUnits(g_handle, i, Pules[i]);

                        zmcaux.ZAux_Direct_SetDpos(g_handle, i, 0);

                        zmcaux.ZAux_Direct_SetSpeed(g_handle, i, 100);

                        zmcaux.ZAux_Direct_SetAccel(g_handle, i, 1000);

                        zmcaux.ZAux_Direct_SetDecel(g_handle, i, 1000);

                        zmcaux.ZAux_Direct_SetClutchRate(g_handle, i, 100000);

                    }

                    //虚拟轴设置

                    for (int i = 0; i < 4; i++)

                    {

                        zmcaux.ZAux_Direct_SetAtype(g_handle, i + 6, 0);

                        zmcaux.ZAux_Direct_SetUnits(g_handle, i + 6, 1000);

                        zmcaux.ZAux_Direct_SetSpeed(g_handle, i + 6, 100);

                        zmcaux.ZAux_Direct_SetAccel(g_handle, i + 6, 1000);

                        zmcaux.ZAux_Direct_SetDecel(g_handle, i + 6, 1000);

                    }

                    zmcaux.ZAux_Direct_SetUnits(g_handle, 8, Pules[2]);

                    //table 表参数填写

                    float[] pfValue = new float[7];

                    pfValue[0] = float.Parse(L1.Text);

                    pfValue[1] = float.Parse(L2.Text);

                    pfValue[2] = float.Parse(Pules1OneCircle.Text);

                    pfValue[3] = float.Parse(Pules2OneCircle.Text);

                    pfValue[4] = float.Parse(Pules3OneCircle.Text);

                    pfValue[5] = float.Parse(L3.Text);

                    pfValue[6] = float.Parse(Zdis.Text);

                    zmcaux.ZAux_Direct_SetTable(g_handle, 1000, 7, pfValue);

                    //建立正解

                    for (int i = 0; i < 4; i++)

                    {

                        V_AxisList[i] = i + 6;

                        AxisList[i] = i;

                    }

                    zmcaux.ZAux_Direct_Connreframe(g_handle, 4, V_AxisList, 1, 1000, 4, AxisList);

                    //设置按钮背景颜色

                    Connreframe.BackColor = Color.Green;

                    Connframe.BackColor = Color.Red;

                }

            }

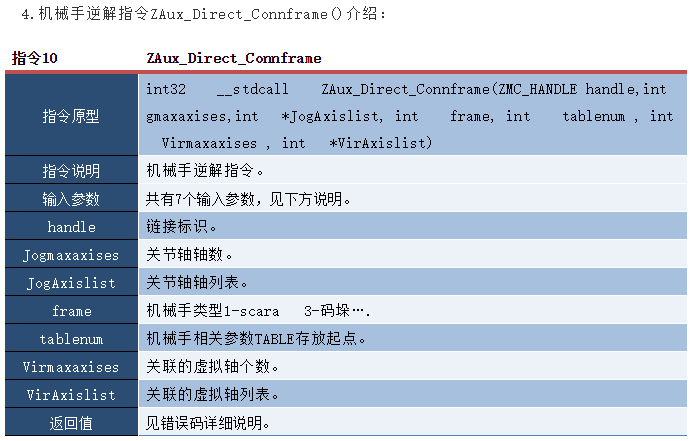

　　7.通过机械手逆解按钮的事件处理函数建立SCARA机械手的逆解。

            //建立逆解

            private void Connframe_Click(object sender, EventArgs e)

            {

                if (g_handle != (IntPtr)0)

                {

                    int[] AxisList = new int[4];

                    int[] V_AxisList = new int[4];

                    float[] Pules = new float[4];

                    //获取界面上关节轴的脉冲当量

                    Pules[0] = float.Parse(Pules1OneCircle.Text) / 360;

                    Pules[1] = float.Parse(Pules2OneCircle.Text) / 360;

                    Pules[2] = float.Parse(Pules3OneCircle.Text) / 360;

                    Pules[3] = float.Parse(Pules4OneCircle.Text) / float.Parse(Zdis.Text);

                    //关节轴参数设置

                    for (int i = 0; i < 4; i++)

                    {

                        zmcaux.ZAux_Direct_SetAtype(g_handle, i, 1);

                        zmcaux.ZAux_Direct_SetUnits(g_handle, i, Pules[i]);

                        zmcaux.ZAux_Direct_SetDpos(g_handle, i, 0);

                        zmcaux.ZAux_Direct_SetSpeed(g_handle, i, 100);

                        zmcaux.ZAux_Direct_SetAccel(g_handle, i, 1000);

                        zmcaux.ZAux_Direct_SetDecel(g_handle, i, 1000);

                        zmcaux.ZAux_Direct_SetClutchRate(g_handle, i, 100000);

                    }

                    //虚拟轴设置

                    for (int i = 0; i < 4; i++)

                    {

                        zmcaux.ZAux_Direct_SetAtype(g_handle, i + 6, 0);

                        zmcaux.ZAux_Direct_SetUnits(g_handle, i + 6, 1000);

                        zmcaux.ZAux_Direct_SetSpeed(g_handle, i + 6, 100);

                        zmcaux.ZAux_Direct_SetAccel(g_handle, i + 6, 1000);

                        zmcaux.ZAux_Direct_SetDecel(g_handle, i + 6, 1000);

                    }

                    zmcaux.ZAux_Direct_SetUnits(g_handle, 8, Pules[2]);

                    //table 表参数填写

                    float[] pfValue = new float[7];

                    pfValue[0] = float.Parse(L1.Text);

                    pfValue[1] = float.Parse(L2.Text);

                    pfValue[2] = float.Parse(Pules1OneCircle.Text);

                    pfValue[3] = float.Parse(Pules2OneCircle.Text);

                    pfValue[4] = float.Parse(Pules3OneCircle.Text);

                    pfValue[5] = float.Parse(L3.Text);

                    pfValue[6] = float.Parse(Zdis.Text);

                    zmcaux.ZAux_Direct_SetTable(g_handle, 1000, 7, pfValue);

                    //建立正解

                    for (int i = 0; i < 4; i++)

                    {

                        V_AxisList[i] = i + 6;

                        AxisList[i] = i;

                    }

                    zmcaux.ZAux_Direct_Connframe(g_handle, 4, AxisList, 1, 1000, 4, V_AxisList);

                    //设置按钮背景颜色

                    Connreframe.BackColor = Color.Red;

                    Connframe.BackColor = Color.Green;

                }

            }

　　8.通过点动按钮来控制相关轴的点动运动。

                //关节轴J1轴点动运行

                private void J1_Forword_MouseDown(object sender, MouseEventArgs e)

                {

                    int axisnum, mode;

                    axisnum = -1;

                    mode = 0;

                    if (((Button)sender).Name == "J1_Forword")

                    {

                        axisnum = 0;

                        mode = 1;

                    }

                    else if (((Button)sender).Name == "J1_Neg")

                    {

                        axisnum = 0;

                        mode = -1;

                    }

                    zmcaux.ZAux_Direct_Single_Vmove(g_handle, axisnum, mode);

                }

                //关节轴J1轴点动停止

                private void J1_Forword_MouseUp(object sender, MouseEventArgs e)

                {

                    zmcaux.ZAux_Direct_Single_Cancel(g_handle, 0, 2);

                }

　　四 调试与监控

　　编译运行例程，同时连接ZDevelop软件和机械手仿真软件对机械手的状态进行监控。

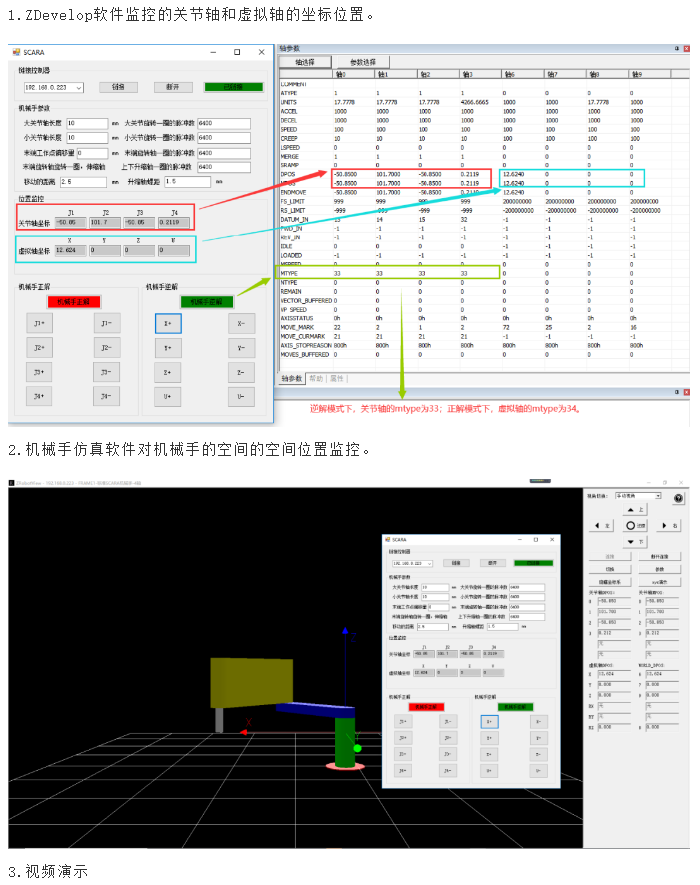

　　1.ZDevelop软件监控的关节轴和虚拟轴的坐标位置。

　　本次，正运动技术EtherCAT运动控制卡的SCARA等机器人指令的应用，就分享到这里。
