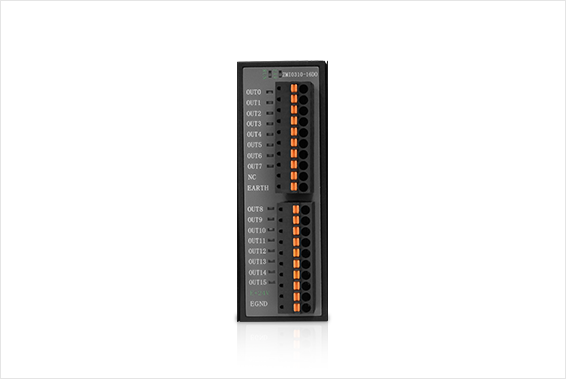

产品名称：ZMIO300-16DO
规 格：立式CAN总线IO 数字量输出模块
ZMIO300-16DO扩展子模块是ZMIO300扩展模块使用的16路数字量输出扩展子模块。当IO资源不够的时候，可配合ZMIO300-ZCAN通讯模块使用，以扩展数字量输出端口数量。
IO：单个耦合器最多可扩展256路输入或256输出；
模拟量：单个耦合器最多可扩展32路AD或32路DA；
参数/规格 | ZMIO300-16DO |
输出通道 | 16 |
输出连接方式 | 2个10点接线端子 |
输出类型 | MOS管，低端输出 |
输出方式 | NPN型 |
输出过流保护 | 最大300mA |
电源电压 | 24Vdc |
OFF时最大漏电流 | 0.05mA |
ON时硬件响应时间 | 0.05ms以下 |
OFF时硬件响应时间 | 0.01ms |
内部功耗 | 0.3W |
自身功耗 | 1.3W |
隔离方式 | 光耦隔离 |
输出动作显示 | 输出为驱动ON时，输出指示灯亮 |
| 名称 | 版本号 | 格式 | 大小 | 下载 |
|---|---|---|---|---|
| 正运动技术-《ZMIO300-16DI DO DOP扩展子模块模块硬件手册》 | V1.2 | 2.29M | Download |
产品特点
产品参数

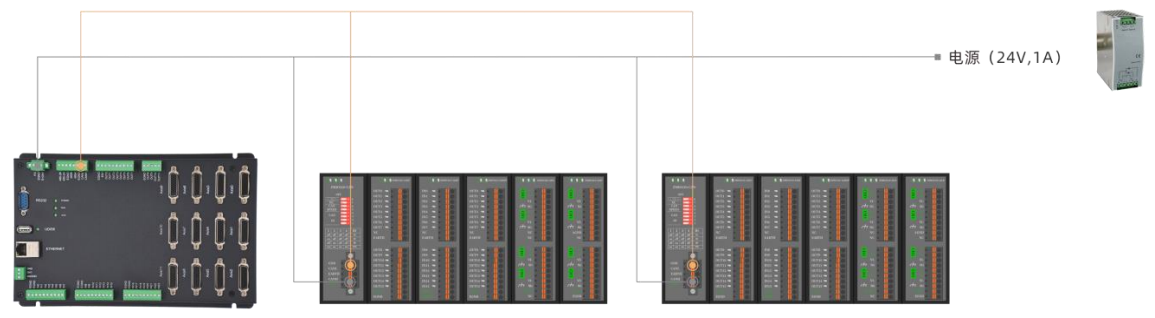

系统架构
