ZCAN总线扩展模块

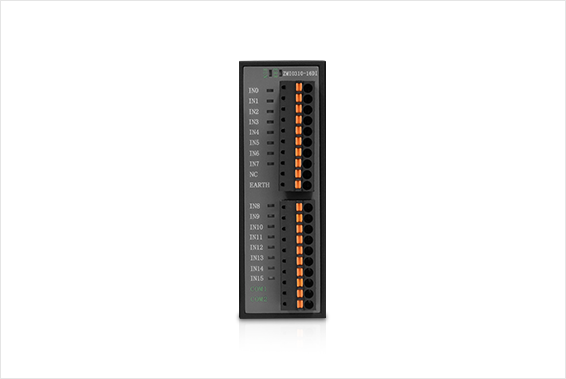

产品名称:ZMIO300-16DI

规 格:立式CAN总线IO 数字量输入模块

ZMIO300-16DI扩展子模块是ZMIO300扩展模块使用的16路数字量输入扩展子模块。当IO资源不够的时候,可配合ZMIO300-ZCAN通讯模块使用,以扩展数字量输入端口数量。

  • IO:单个耦合器最多可扩展256路输入或256输出;
    模拟量:单个耦合器最多可扩展32路AD或32路DA;
  • 参数/规格

    ZMIO300-16DI

    输入通道

    16

    输入连接方式

    2个10点接线端子

    输入类型

    数字量输入

    输入方式

    PNP或NPN型

    输入电流(典型)

    4.8mA

    输入阻抗

    4.7KΩ

    电源电压

    24Vdc

    ON时电压

    PNP型>7.2V或NPN型<14.5V

    OFF时电压

    PNP型<6.8v或npn型>14.7V

    内部功耗

    0.3W

    自身功耗

    1.9W

    隔离方式

    光耦隔离

    输入动作显示

    输入为驱动ON状态时,输入指示灯亮

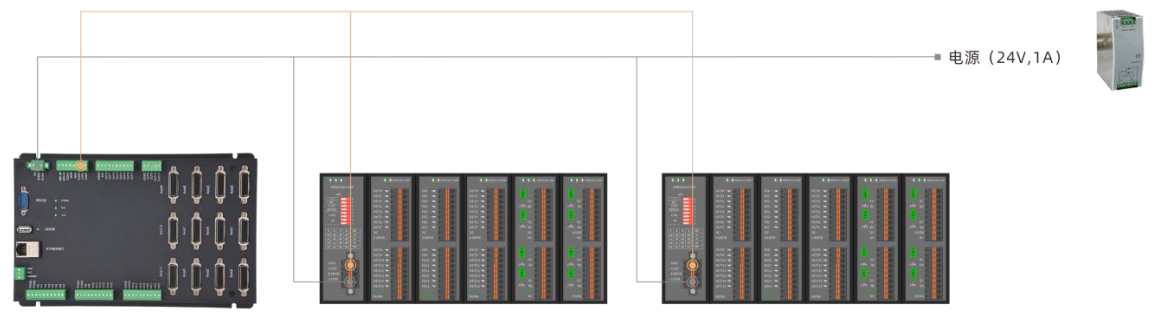

  • zcan.png

  • 名称 版本号 格式 大小 下载
    正运动技术-《ZMIO300系列扩展模块硬件手册》 V1.1 PDF 3.95M Download
