EtherCAT总线运动控制器

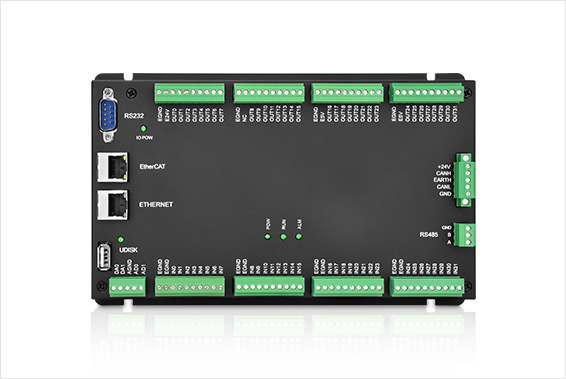

产品名称:XPLC1664E2-V2

规 格:16轴EtherCAT总线运动控制器

XPLC1664E2-V2是ZMC运动控制器集成梯形图和组态软件的产品。XPLC可应用于各种需要脱机或联机运行的场合。本身支持16轴,最多可扩展至32轴,支持直线插补、电子凸轮、电子齿轮、同步跟随、虚拟轴设置等。支持多任务同时运行,同时可以在PC上直接仿真运行。

  • 本身支持16轴,最多可扩展至32轴运动控制
    EtherCAT 最快 1ms 的刷新周期
    脉冲输出模式:方向/脉冲
    支持编码器位置测量,可以配置为手轮输入模式
    每轴最大输出脉冲频率 500kHz
    通过 CAN 总线,最多可扩展到 512 个隔离输入或输出口
    轴正负限位信号口/原点信号口可以随意配置为任何输入口
    OUT28-31 输出口最大输出电流可达 300mA,可直接驱动部分电磁阀
    支持最多达16轴直线插补、支持电子凸轮、电子齿轮、位置锁存、同步跟随、虚拟轴等功能
    支持ZBasic多文件多任务编程
    多种程序加密手段,保护客户的知识产权
  • 参数/规格

    XPLC1664E2-V2

    XPLC2464E2-V2

    XPLC3264E2-V2

    基本轴数

    16

    24

    32

    最多扩展轴数

    32

    32

    32

    基本轴类型

    EtherCAT+脉冲轴共 16 个,2 个编码器轴

    EtherCAT+脉冲轴共 24 个,2 个编码器轴

    EtherCAT+脉冲轴共 32 个,2 个编码器轴

    内部IO数

    32 进 32 出(与轴信号通 用)

    32 进 32 出(与轴信号通 用)

    32 进 32 出(与轴信号通 用)

    内部DA

    2AD/2DA

    2AD/2DA

    最多扩展IO数

    512 进 512 出

    512 进 512 出

    512 进 512 出

    最多扩展AD/DA

    256 路 AD,128 路 DA

    256 路 AD,128 路 DA

    256 路 AD,128 路 DA

    脉冲位数

    32

    32

    32

    编码器位数

    32

    32

    32

    速度加速度位数

    32

    32

    32

    脉冲最高速率

    500Khz

    500Khz

    100Khz

    每轴运动缓冲数

    128

    128

    32

    数组空间

    160000

    160000

    20000

    VR个数

    1024

    1024

    1024

    程序空间

    2MByte

    2MByte

    2MByte

    Flash空间

    128MByte(1000 个块)

    128MByte(1000 个块)

    8MByte(128个块)

    电源输入

    24V 直流输入,IO24V 输 入。

    24V 直流输入,IO24V 输 入。

    24V 直流输入,IO24V 输 入。

    通讯接口

    RS232,RS485,网口 CAN

    RS232,RS485,网口 CAN

    RS232,RS485,网口 CAN

    外形尺寸

    219*135

    219*135

    219*135

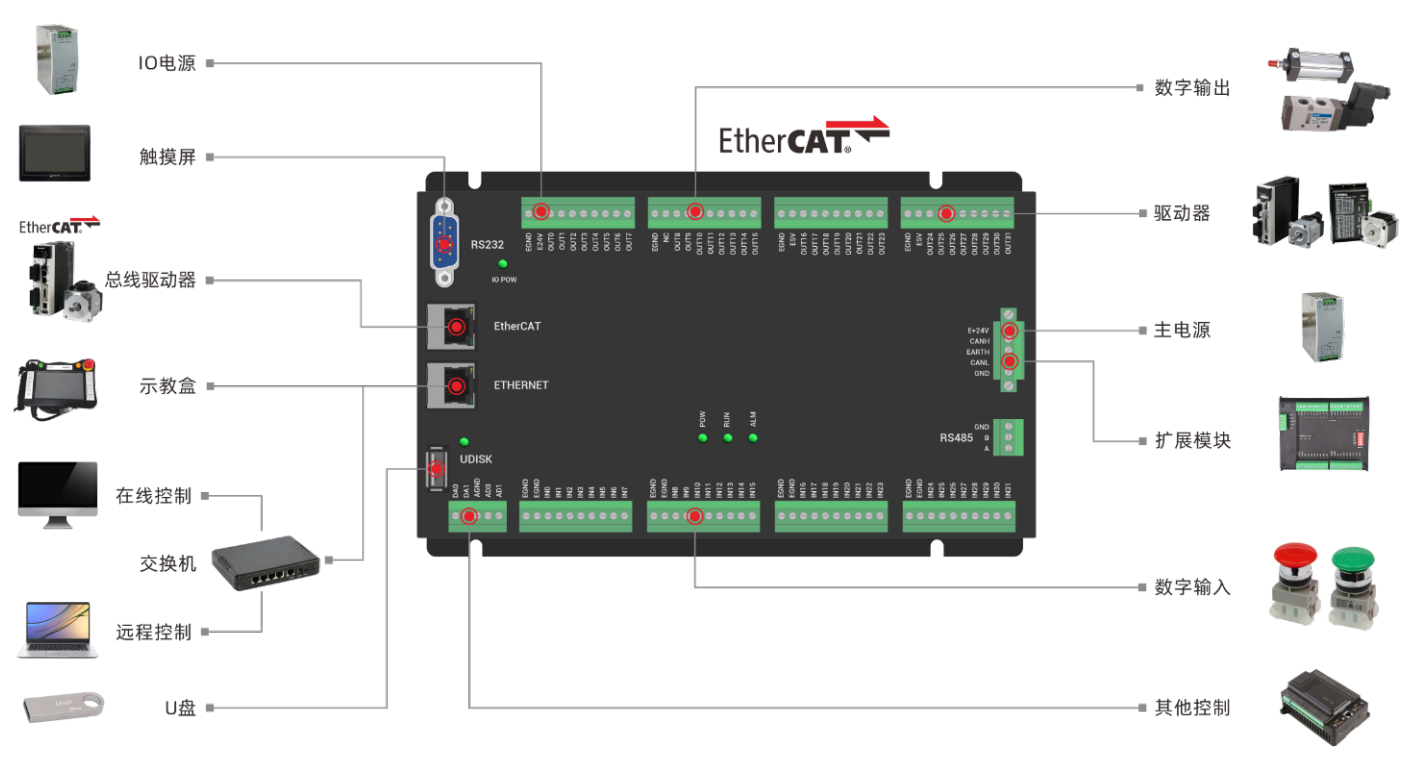

  • 3.png


  • 名称 版本号 格式 大小 下载
    XPLC864E-V2控制器用户手册V1.6.0 V1.6.0 PDF 6.84MB Download
    3D模型 -《XPLC1664E2-V2》 V1.0 ZIP 144KB Download
