EtherCAT总线运动控制器

产品名称:XPLC1264E2

规 格:12轴EtherCAT总线运动控制器

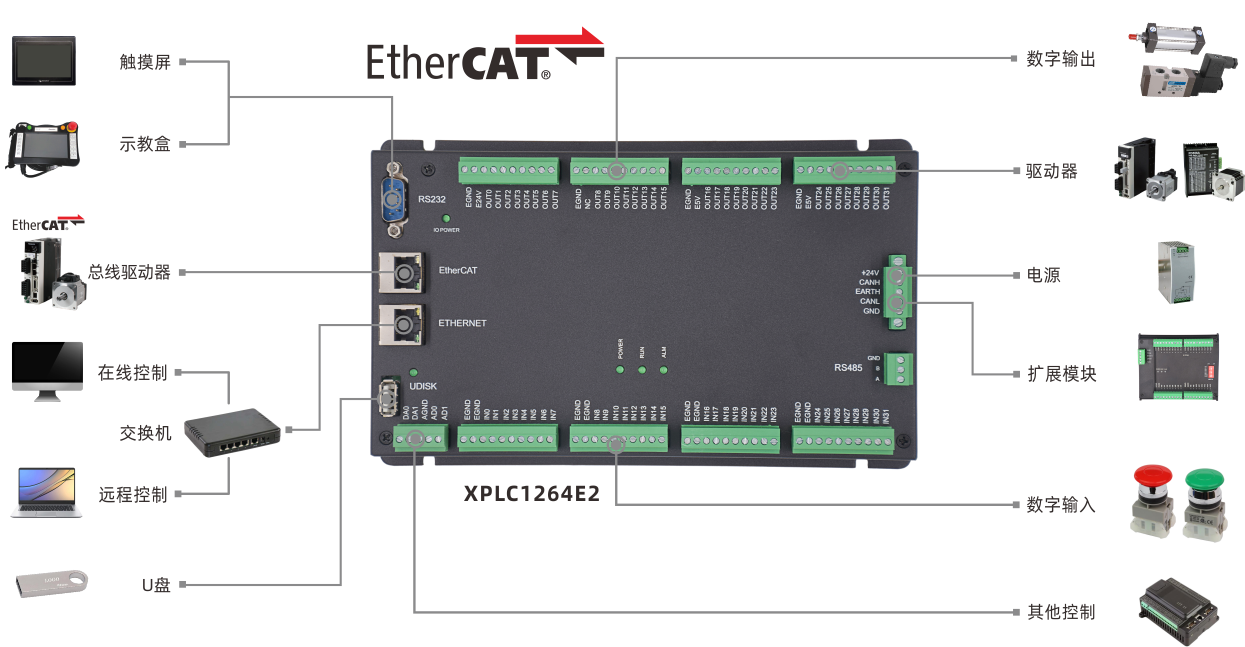

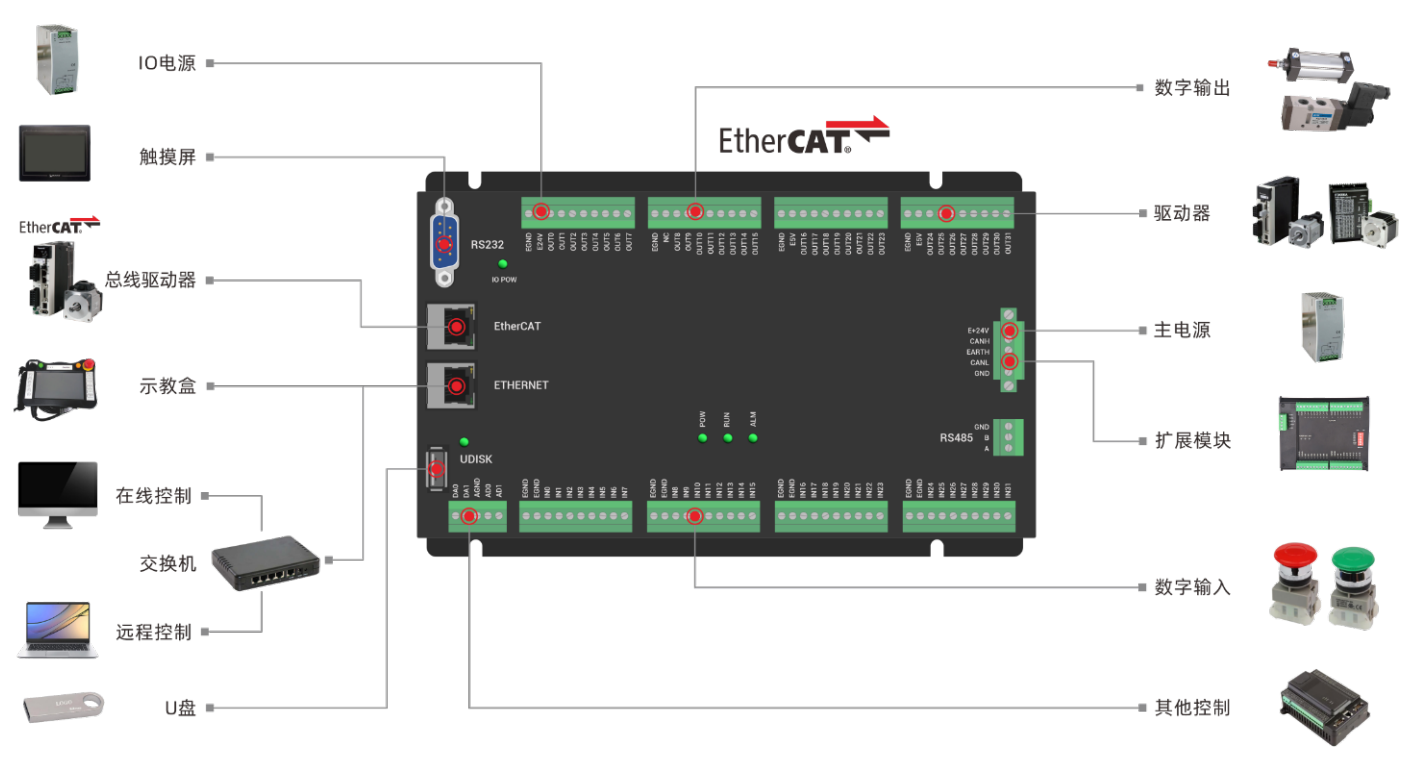

XPLC1264E2是ZMC运动控制器集成梯形图和组态软件的产品。XPLC可应用于各种需要脱机或联机运行的场合。本身支持12轴,最多可扩展至16轴,支持直线插补、电子凸轮、电子齿轮、同步跟随、虚拟轴设置等。支持多任务同时运行,同时可以在PC上直接仿真运行。

  • 本身支持12轴,最多可扩展至16轴运动控制
    EtherCAT 最快 1ms 的刷新周期
    脉冲输出模式:方向/脉冲
    支持编码器位置测量,可以配置为手轮输入模式
    每轴最大输出脉冲频率 500kHz
    通过 CAN 总线,最多可扩展到 512 个隔离输入或输出口
    轴正负限位信号口/原点信号口可以随意配置为任何输入口
    OUT28-31 输出口最大输出电流可达 300mA,可直接驱动部分电磁阀
    支持最多达12轴直线插补、支持电子凸轮、电子齿轮、位置锁存、同步跟随、虚拟轴等功能
    支持ZBasic多文件多任务编程
    多种程序加密手段,保护客户的知识产权
  • 参数/规格

    XPLC1264E2

    基本轴数

    12

    最多扩展轴数

    16

    基本轴类型

    EtherCAT+脉冲轴共16个,2 个编码器轴

    内部IO数

    32 进 32 出(与轴信号通用)

    最多扩展IO数

    512进512出

    内部DA

    最多扩展AD/DA

    256路AD,128路DA

    脉冲位数

    32

    编码器位数

    32

    速度加速度位数

    32

    每轴运动缓冲数

    128

    脉冲最高速率

    500KHz

    数组空间

    20000

    VR个数

    1024

    程序空间

    2MByte

    Flash空间

    8MByte(128个块)

    电源输入

    24V直流输入,IO24V输入。

    通讯接口

    RS232, RS485,网口 CAN

    外形尺寸

    219*135


  • 3.png


  • 名称 版本号 格式 大小 下载
    正运动技术-《XPLC1264E2控制器硬件手册》 V1.1 PDF 2.37M Download
