首页 / 产品中心 / 总线型运动控制器 / EtherCAT总线运动控制器

EtherCAT总线运动控制器

产品名称:ZMC406

规 格:6轴EtherCAT总线运动控制器

ZMC406是正运动技术开发的高性能EtherCAT总线运动控制器,本身支持6轴,最多可扩展至32轴,支持各类机械手,响应速度更快,自带6路脉冲与编码器接口。

  • 支持 6 轴运动控制。
    脉冲输出模式:脉冲/方向或双脉冲或正交脉冲。
    每轴最大输出脉冲频率 10MHz
    支持 ZCAN 和 EtherCAT 扩展 IO,最多可扩展到 4096 个隔离输入口和 4096 个隔离输出口。
    轴正负限位信号口/原点信号口可以随意配置为任何输入口。
    通用数字输出口最大输出电流可达 300mA,可直接驱动部分电磁阀。
    EtherCAT 接口、RS232 接口、RS485 接口、U 盘接口、以太网接口。
    支持 6 轴直线插补、任意圆弧插补、螺旋插补、样条插补。
    支持电子凸轮、电子齿轮、位置锁存、同步跟随、虚拟轴等功能。
    支持硬件比较输出(HW_PSWITCH2),硬件定时器,运动中精准输出。
    支持脉冲闭环,螺距补偿等功能。
    支持 ZBasic 多文件多任务编程。
    多种程序加密手段,保护客户的知识产权。
    掉电检测,掉电存储。
  • 参数/规格

    ZMC406

    ZMC406R

    基本轴数

    6

    6

    最多扩展轴数

    32

    32

    基本轴类型

    ECAT+脉冲轴,共6个。

    内部IO数

    24进12出(带过流保护), 另外每脉冲轴有1进1出.

    最多扩展IO数

    4096进4096出

    PWM数

    4(输出频率1M)

    内部ADDA数

    2路DA。(0-10V)

    最多扩展AD/DA

    1000路AD,1000路DA

    脉冲位数

    64

    编码器位数

    64

    速度加速度位数

    64

    脉冲最高速率

    10Mhz

    每轴运动缓冲数

    4096

    数组空间

    320000

    程序空间

    32MByte

    Flash空间

    256MByte

    电源输入

    24V直流输入(功耗10W内,不用风扇散热), IO口负载没有计算在内。

    通讯接口

    RS232,RS485,以太网,U盘,CAN, EtherCAT

    外形尺寸

    205*135.25mm


    型号

    规格描述

    ZMC406

    6轴,点位,直线,圆弧,电子凸轮,连续轨迹运动,机械手指令。

    ZMC406R

    全功能加上蜘蛛手和6关节机械手指令支持。

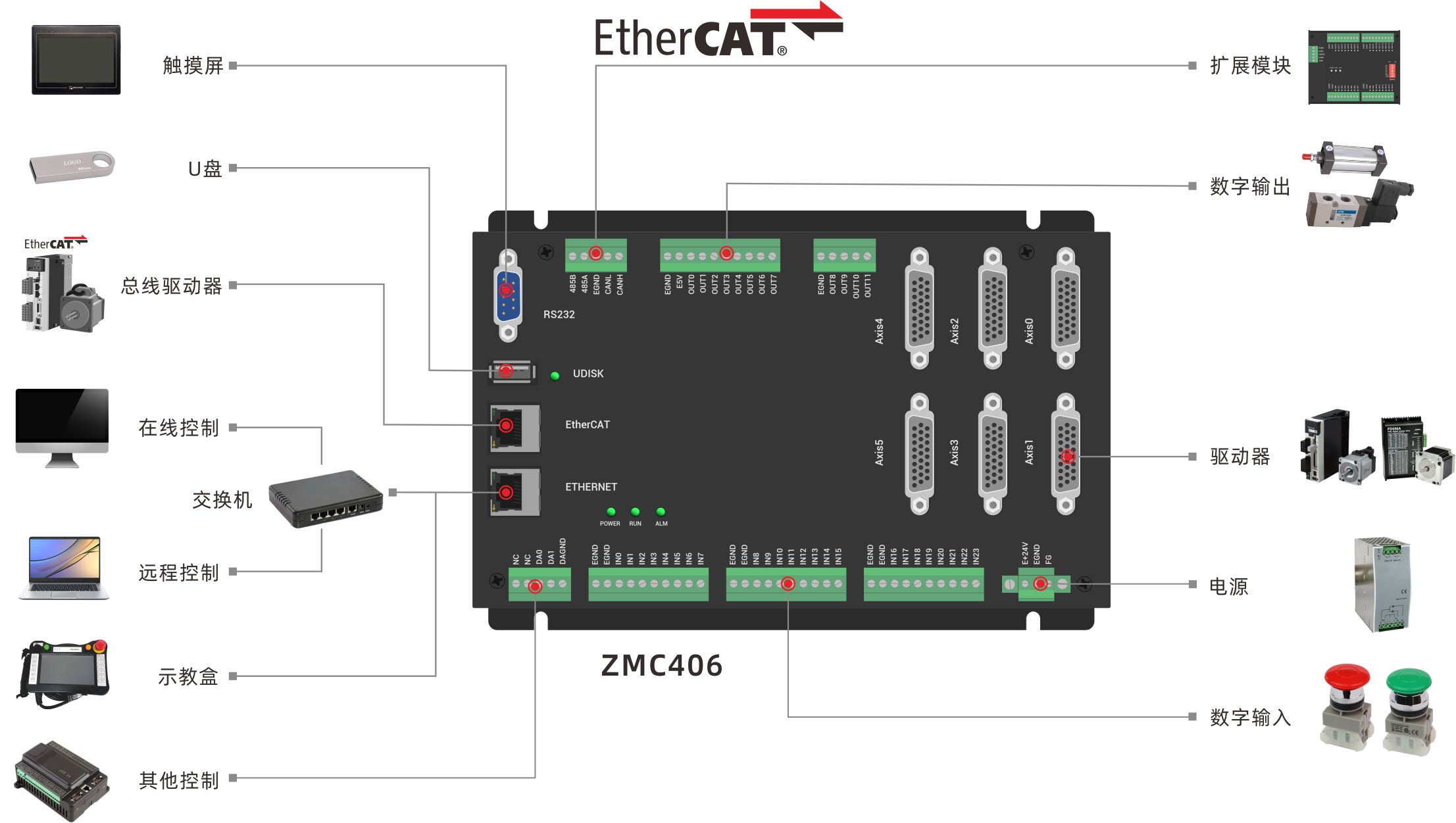

  • 406.png


  • 名称 版本号 格式 大小 下载
    ZMC406控制器用户手册V1.5 V1.5 PDF 3.99MB Download
    3D模型 -《ZMC406-432》 V1.0 ZIP 6.46M Download
