产品名称：ZMIO310 EtherCAT总线扩展模块
规格：ZMIO310 EtherCAT总线IO、AD/DA模块
ZMIO310 系列扩展模块是立式总线扩展模块，可支持 EtherCAT 和 CAN 两种总线方式扩展数字量 IO、模拟量 AD 和 DA。当 IO、AD 和 DA 等资源不够的时候，需要耦合器模块（ECAT、CAN 通讯模块）搭配其他扩展子模块进行扩展，子模块包含数字量输入口 IN、数字量输出口 OUT、模拟量输入口 AD、模拟量输出口 DA 模块，单个耦合器最多支持 16 个扩展子模块。
数字量输入输出均带信号指示灯，方便查看 IO 状态。
模拟量分辨率 16 位，可选电压型或电流型，且提供多种量程。
单个耦合器最多可扩展 256 路输入或 256 路输出，需要扩展更多，请选择多个耦合器。
单个耦合器最多可扩展 32 路 AD 或 32 路 DA，需要扩展更多，请选择多个耦合器。
扩展接线方便快捷。
参数/规格 | ZMIO310 |
电源电压 | 24VDC |
通讯协议 | EtherCAT工业实时总线协议 |
支持服务 | CoE（PDO、SDO） |
通讯周期s | 250μs、500μs、1ms、2ms、4ms等 |
最高通讯速度 | 以太网100Mbps |
网口 | 标准以太网Rj45接口 |
传输媒介 | 超五类屏蔽双绞线 |
传输距离 | 两节点小于100米 |
后续子模块扩展能力 | 最多可扩展16个DI/DO子模块，或扩展8个AD/DA子模块，实际数量以各模块功耗进行限定 |
后续子模块最多IO数 | 256路进或256出 |
后续子模块最多AIO数 | 32通道AD或32通道DA |
后续从站数 | 最多可达32个 |
自身功耗 | 1.6W |
提供给后级内部功耗 | 8.4W |
产品特点
产品参数

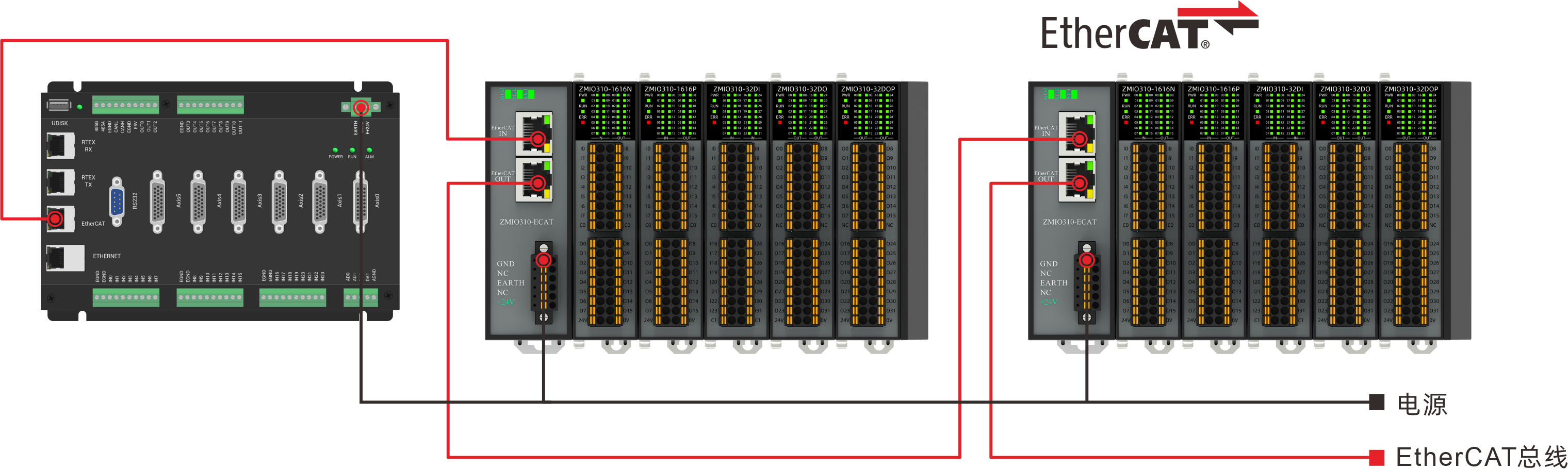

系统架构
