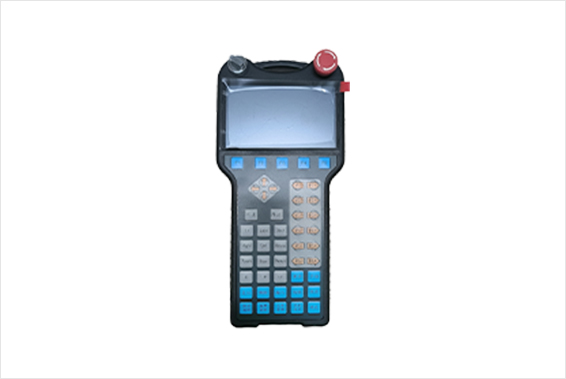

ZHD300X

产品名称:ZHD300X

规 格:ZHD300X示教盒

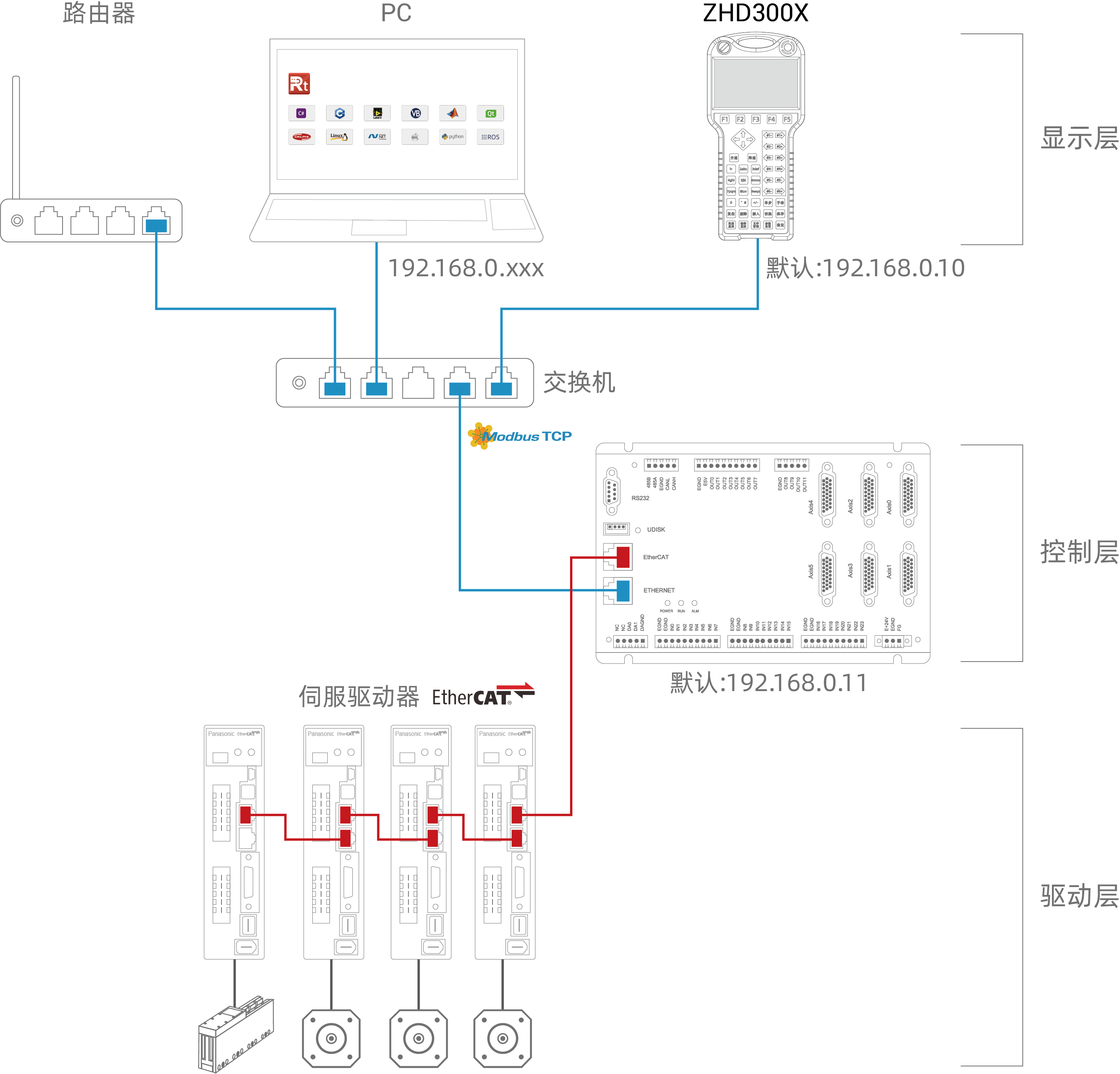

ZHD300X是一款网络显示的触摸屏示教盒,示教盒必须和支持XPLC功能的控制器配合使用,控制器软件开发需要zdevelop2.6以上版本。带有一个USB口,一个U盘接口,24V电源(可USB供电),带有480*272分辨率的真彩显示屏,47个按键,配急停开关。支持触摸屏,可以按键和触摸配合使用。

  • 可编程示教盒,可以通过脚本程序来实现各种显示界面
    绘图功能:中英文字符、直线、圆弧、图片
    带急停按钮
    带47个按键,可定制
    串口、USB接口、U盘接口
    支持MOBUS主从协议或自定义协议
    支持触摸屏
    适用于各种机械或机械手控制
    480*272分辨率显示屏
  • 针脚号

    名称

    说明

    1

    UDISK 5V

    U盘信号

    2

    UDISK-

    U盘信号

    3

    UDISK+

    U盘信号

    4

    UDISK GND

    U盘信号

    5

    EGND

    外部电源地

    6



    7

    EMG

    常闭急停型号输出

    8



    9

    DC24V

    电源输入,用于供电.

    10

    EGND

    预留

    11



    12

    TX-

    ETH橙色,RJ45的2脚

    13

    TX+

    ETH灰橙,RJ45的1脚

    14

    RX-

    ETH绿色,RJ45的6脚

    15

    RX+

    ETH灰绿,RJ45的3脚


  • 13.jpg

    显示屏点位坐标


  • 名称 版本号 格式 大小 下载
    正运动技术-《ZHD300X示教盒硬件手册》 V1.0 PDF 682K Download
