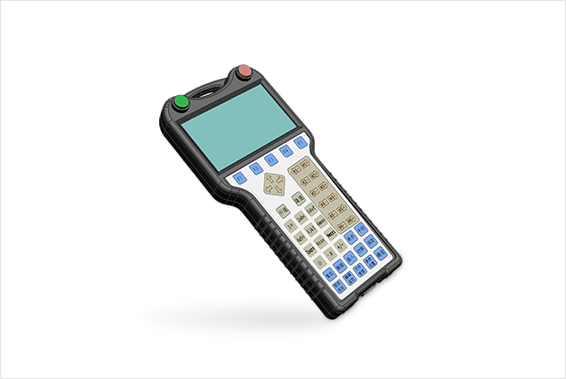

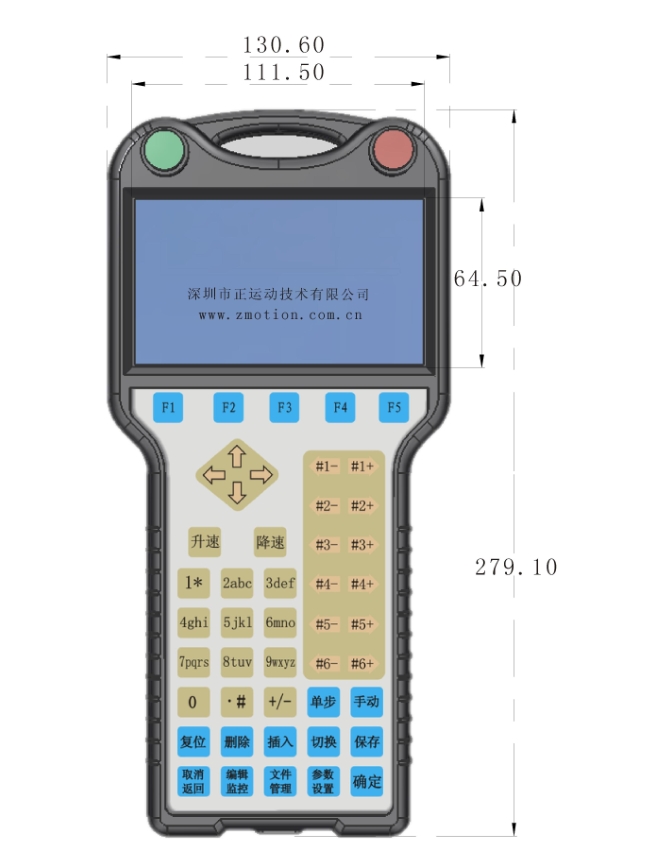

产品名称：ZHD300
规 格：ZHD300示教盒
ZHD300是一款开放式的可编程示教盒，通过ZDevelop软件和Basic语法来开发界面程序，可以在线跟踪调试，开发简单。带有一个串口和一个USB口，一个U盘口，24V电源(可USB供电)，带有480*272分辨率的真彩显示屏，47个按键，配急停开关。支持触摸屏，可以按键和触摸配合使用。
可编程示教盒，可以通过脚本程序来实现各种显示界面
绘图功能：中英文字符、直线、圆弧、图片
带急停按钮
带47个按键，可定制
串口、USB接口、U盘
支持MOBUS主从协议或自定义协议
支持触摸屏
适用于各种机械或机械手控制
480*272分辨率显示屏
针脚号 | 名称 | 说明 |
1 | CANH | 预留CAN |
2 | RXD | RS232接收数据引脚 |
3 | TXD | RS232发送数据引脚 |
4 | CANL | 预留CAN |
5 | EGND | 外部电源地 |
6 | 485A | RS485信号 |
7 | EMG | 常闭急停型号输出 |
8 | 预留EGND | |
9 | DC24V | 电源输入，用于供电. |
10 | 预留 | |
11 | 485B | RS485信号 |
12 | TX- | 预留ETH |
13 | TX+ | 预留ETH |
14 | RX- | 预留ETH |
15 | RX+ | 预留ETH |

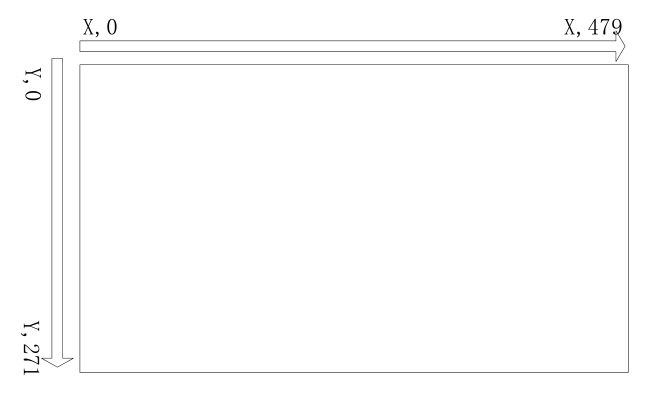

显示屏点位坐标
| 名称 | 版本号 | 格式 | 大小 | 下载 |
|---|---|---|---|---|
| 示教盒-《ZHD300硬件手册.pdf》 | V1.2 | 1.05M | Download |
