EtherCAT扩展模块

产品名称:ZMIO310-16DI EtherCAT总线扩展模块

规 格:立式 EtherCAT IO 数字量输入模块

ZMIO310-16DI扩展子模块是ZMIO310扩展模块使用的16路数字量输入扩展子模块。当IO资源不够的时候,可配合ZMIO310-ECAT通讯模块使用,以扩展数字量输入端口数量。

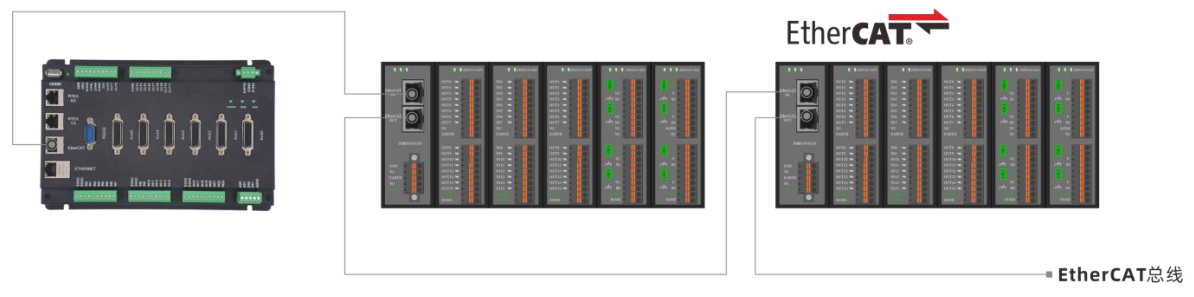

  • IO:单个耦合器最多可扩展256路输入或256输出;
    模拟量:单个耦合器最多可扩展32路AD或32路DA;
  • 参数/规格

    ZMIO310-16DI

    电源电压

    24VDC

    输入数量

    16

    输入类型

    数字量输入

    输入方式

    PNP(COM1接24V电源-,COM2接 24V 电源+)或NPN(COM1接24V电源+, COM2接24V电源-)

    输入电流(典型)

    4.8mA

    输入阻抗

    4.7KΩ

    ON时电压

    PNP型>7.2V或NPN型<14.5V

    OFF时电压

    PNP型<6.8v或npn型>14.7V

    内部功耗

    0.3W

    自身功耗

    1.9W

    隔离方式

    光耦隔离

    输入动作显示

    输入为驱动ON状态时,输入指示灯亮


  • 企业微信截图_20230508194902.png


  • 名称 版本号 格式 大小 下载
    ZMIO310系列立式总线扩展模块用户手册V1.0 V1.0 PDF 11.7MB Download
