EtherCAT扩展模块

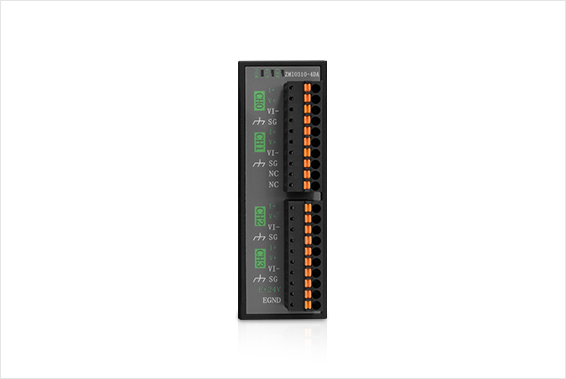

产品名称:ZMIO300-4DA

规 格:立式 EtherCAT AIO 模拟量输出模块

ZMIO300-4DA扩展子模块是ZMIO300扩展模块使用的4通道模拟量输出扩展模块。当AIO资源不够的时候,可配合ZMIO300-ECAT通讯模块使用,以扩展模拟量输出端口数量。

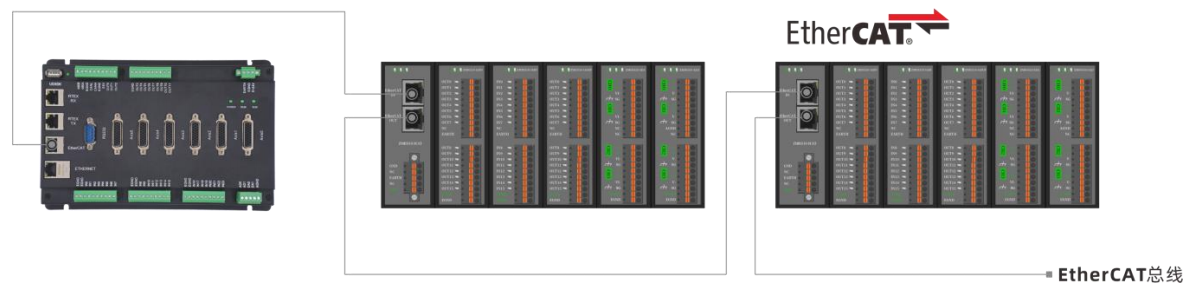

  • IO:单个耦合器最多可扩展256路输入或256输出;
    模拟量:单个耦合器最多可扩展32路AD或32路DA;
  • 参数/规格

    ZMIO300-4DA

    输出通道

    4

    电源电压

    24Vdc

    电压输出负载

    10KΩ~1MΩ

    电流负载阻抗

    0Ω~500Ω

    电压输出范围

    双极性±5V,±10V,单极性+5V,+10V

    电流输出范围

    0mA~20mA,4mA~20mA

    分辨率

    16位

    转换时间

    1ms/通道

    精度(常温25℃)

    电压±0.1%,电流±0.1%(全量程)

    精度(环境温度0~55℃)

    电压±0.3%,电流±0.8%

    内部功耗

    0.3W

    自身功耗

    0.9W

    隔离方式

    I/O端子与子模块电源之间:隔离;通道之间:非隔离。

    输出短路保护

    最大电流120mA


  • 19.jpg


  • 名称 版本号 格式 大小 下载
    正运动技术-《ZMIO300-4AD DA扩展子模块模块硬件手册》 V1.2 PDF 2.73M Download
