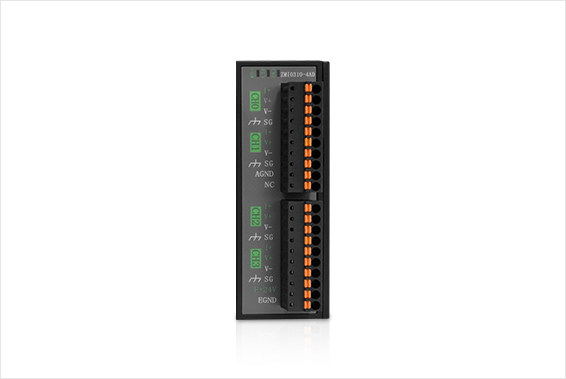

产品名称:ZMIO300-4AD

规 格:立式 EtherCAT AIO 模拟量输入模块

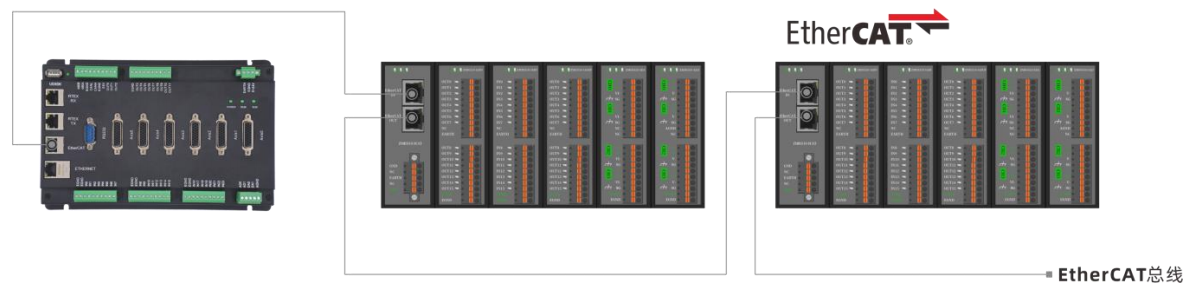

ZMIO300-4AD扩展子模块是ZMIO300扩展模块使用的4通道模拟量输入扩展模块。当AIO资源不够的时候,可配合ZMIO300-ECAT通讯模块使用,以扩展模拟量输入端口数量。

  • IO:单个耦合器最多可扩展256路输入或256输出;
    模拟量:单个耦合器最多可扩展32路AD或32路DA;
  • 参数/规格

    ZMIO300-4AD

    输入通道

    4

    电源电压

    24Vdc

    电压输入阻抗

    >1MΩ

    电流采样阻抗

    250Ω

    电压输入范围

    双极性±5V,±10V,单极性+5V,+10V

    电流输入范围

    0mA~20mA,4mA~20mA,±20mA

    分辨率

    16位

    采样时间

    20ms

    精度(常温25℃)

    电压±0.1%,电流±0.1%(全量程)

    精度(环境温度0~55℃)

    电压±0.3%,电流±0.8%

    极限电压

    ±12V

    极限电流

    瞬间±30mA,平均±24mA

    内部功耗

    0.4W

    自身功耗

    0.7W

    隔离方式

    I/O端子与子模块电源之间:隔离;通道之间:非隔离。

  • 111111111111111.png


  • 名称 版本号 格式 大小 下载
    正运动技术-《ZMIO300系列扩展模块硬件手册》 V1.1 PDF 3.95M Download
