ZCAN总线扩展模块

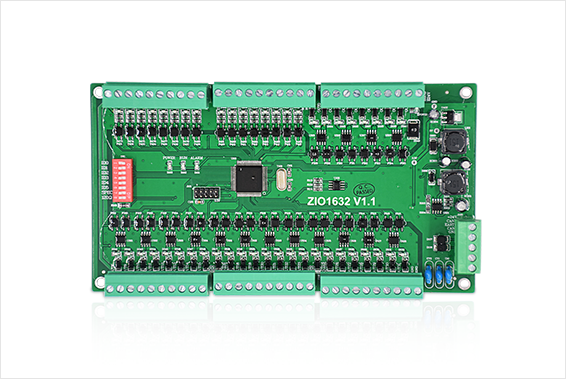

产品名称:ZIO1632

规 格:ZCAN总线扩展模块

ZIO1632扩展模块是ZMC和ECI使用的扩展模块,当IO等资源不够的时候,需要增加扩展模块,控制器可以同时连接多个扩展模块,扩展模块通过拨码来区分,控制器上程序只需通过IO编号就可以访问到扩展模块上的资源。

  • 带16个通用输入口,32个通用输出口
    带一个CAN总线接口以连接主控制器
  • 拨码1-4选择CAN地址

    组合值

    起始IO编号

    结束IO编号

    0

    16

    31

    1

    32

    47

    2

    48

    63

    3

    64

    79

    4

    80

    95

    5

    96

    111

    6

    112

    127

    7

    128

    143

    8

    144

    159

    9

    160

    175

    10

    176

    191

    11

    192

    207

    12

    208

    223

    13

    224

    239

    14

    240

    255

    15

    256

    271


    拨码5-6选择CAN速度

    组合值

    说明

    0

    速度500KBPS

    1

    速度250KBPS

    2

    速度125KBPS

    3

    速度1MBPS

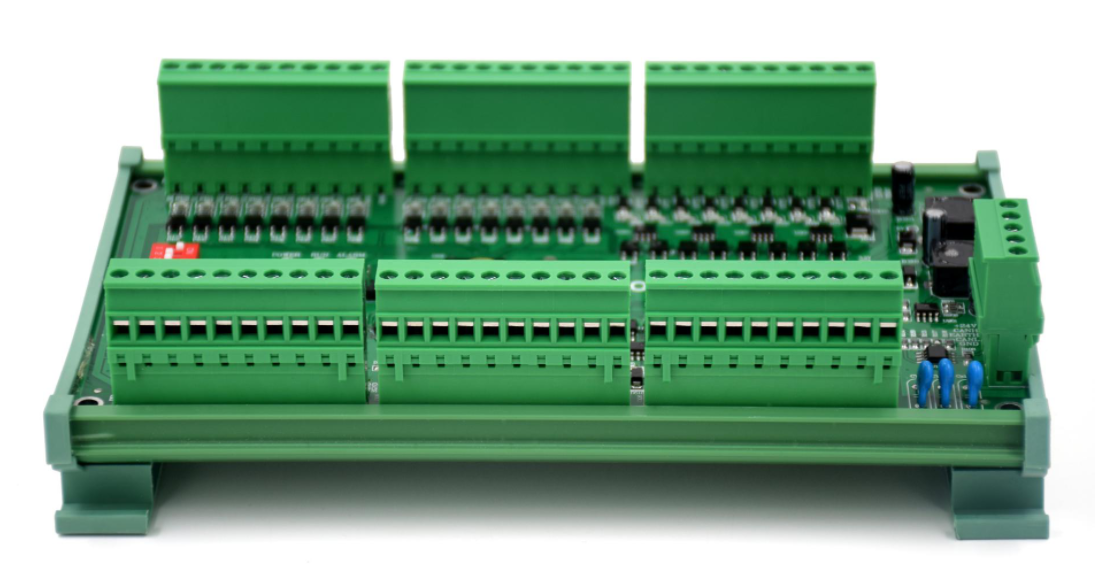

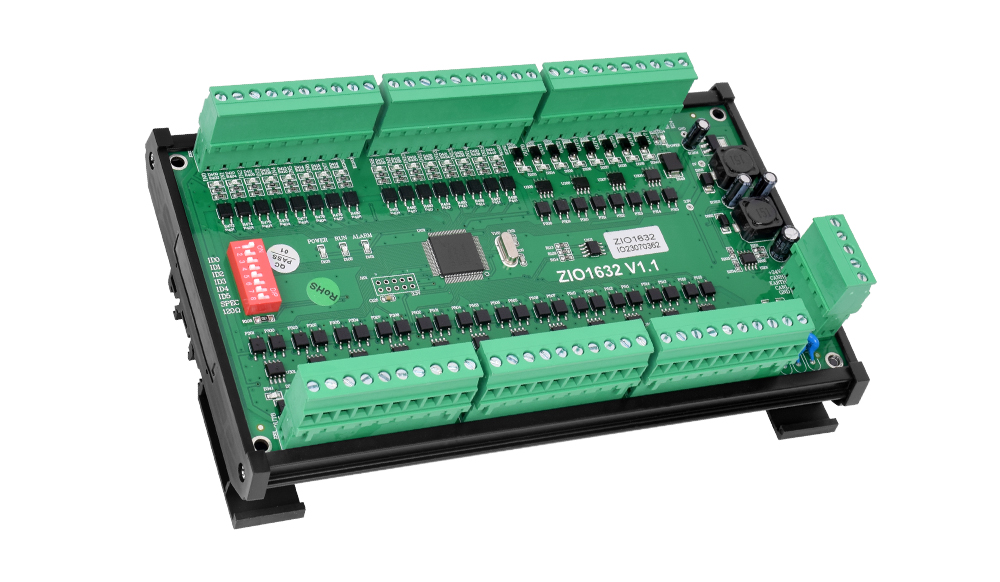

    可选配安装模组架

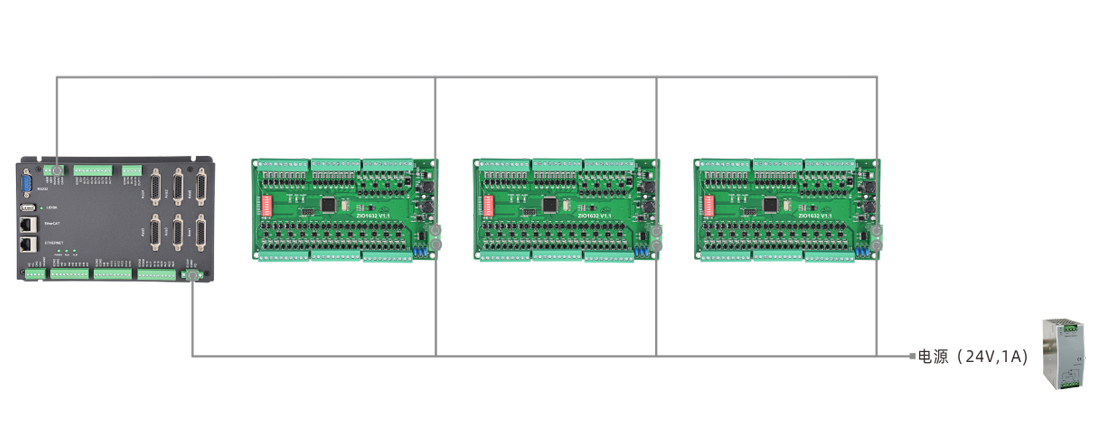

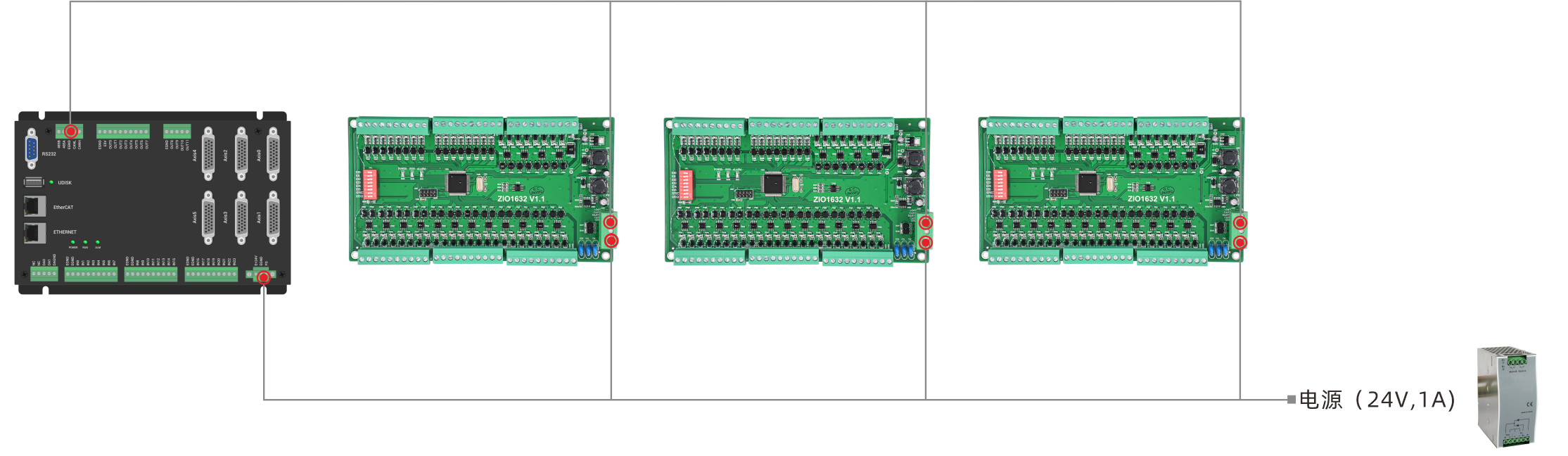

  • ZIO1632架构图.png


  • 名称 版本号 格式 大小 下载
    ZIO总线扩展模块用户手册V2.2.0 V2.2.0 PDF 11.8MB Download
