ZCAN总线扩展模块

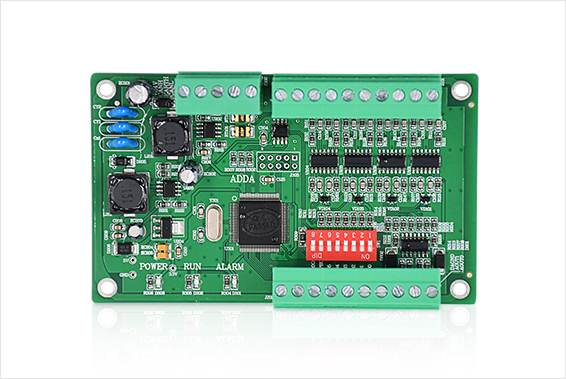

产品名称：ZAIO0802

规 格：ZCAN总线扩展模块

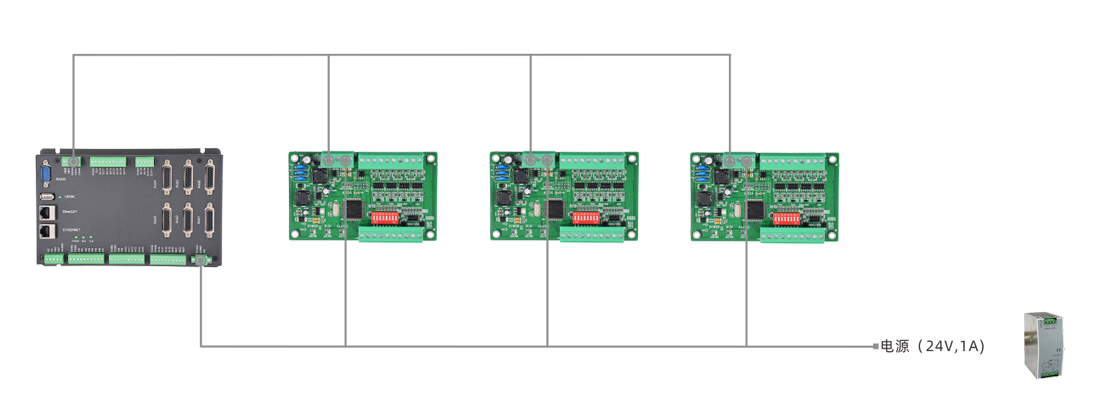

ZAIO0802扩展模块是ZMC和ECI使用的扩展模块，当AIO等资源不够的时候，需要增加扩展模块，控制器可以同时连接多个扩展模块，扩展模块通过拨码来区分，控制器上程序只需通过IO编号就可以访问到扩展模块上的资源。

  • 带8路AD输入，2路DA输出
    带一个CAN总线接口以连接主控制器

  • 拨码1-4选择CAN地址


    组合值

    起始AD编号

    结束AD编号

    起始DA编号

    结束DA编号

    0

    8

    15

    4

    7

    1

    16

    23

    8

    11

    2

    24

    31

    12

    15

    3

    32

    39

    16

    19

    4

    40

    47

    20

    23

    5

    48

    55

    24

    27

    6

    56

    63

    28

    31

    7

    64

    71

    32

    35

    8

    72

    79

    36

    39

    9

    80

    87

    40

    43

    10

    88

    95

    44

    47

    11

    96

    103

    48

    51

    12

    104

    111

    52

    55

    13

    112

    119

    56

    59

    14

    120

    127

    60

    63

    15

    128

    135

    64

    67



    拨码5-6选择CAN速度

    组合值

    说明

    0

    速度500KBPS

    1

    速度250KBPS

    2

    速度125KBPS

    3

    速度1MBPS

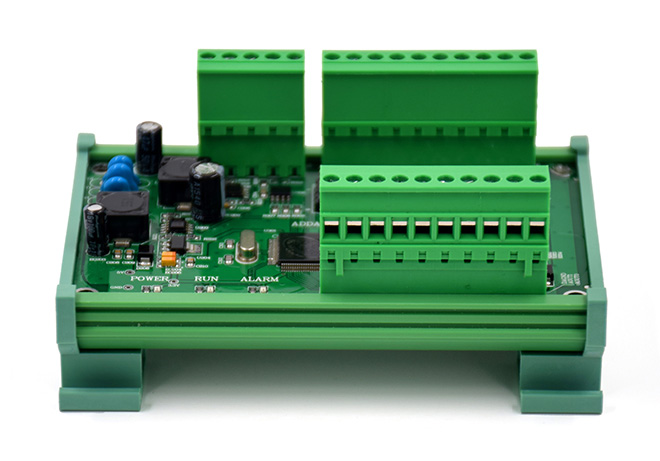

    可选配安装模组架



  • ZAIO0802-2.jpg

  • 名称 版本号 格式 大小 下载
    扩展模块-《ZAIO0802硬件手册.pdf》 V1.1 PDF 809K Download
    EPLAN模型 -《ZAIO0802.edz》 V1.0 ZIP 11.7 Download
