首页 / 产品中心 / 运动控制卡 / ECI3000系列控制卡

ECI3000系列控制卡

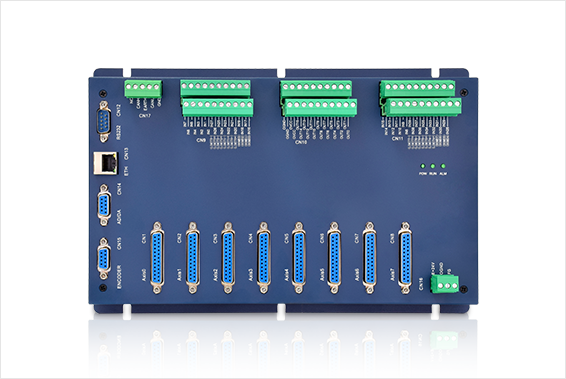

产品名称:ECI3808

规 格:8轴网络运动控制卡

ECI3808 支持最多达 12 轴直线插补、任意圆弧插补、空间圆弧、螺旋插补、电子凸轮、电子齿轮、同步跟随、虚拟轴设置等。

ECI3000 系列经济型多轴运动控制卡可用于电子半导体设备(检测类设备、组装类设备、锁附类设备、焊锡机)、点胶设备和流水线等 12 轴以内脉冲应用场合。

  • 最多达 12 轴运动控制。
    脉冲输出模式:脉冲/方向或双脉冲。
    AXIS 接口支持编码器位置测量,可以配置为手轮输入模式。
    每轴最大输出脉冲频率 10MHz。
    通过 CAN 总线,最多可扩展到 256 个隔离输入口和 256 个隔离输出口。
    轴正负限位信号口/原点信号口可以随意配置为任何输入口。
    通用数字输出口最大输出电流可达 300mA,可直接驱动部分电磁阀。
    支持最多达 12 轴直线插补、任意圆弧插补、螺旋插补、样条插补。
    支持电子凸轮、电子齿轮、位置锁存、同步跟随、虚拟轴等功能。
    多种程序加密手段,保护客户的知识产权。
  • 参数/规格

    ECI3608

    ECI3808

    基本轴数

    6

    8

    最多扩展轴数

    12

    12

    基本轴类型

    脉冲/编码器(另有一个专门的辅助编码器,辅助编码器轴号为8)

    内部IO数

    40进16出(带过流保护)(每轴另有使能/告警/告警清除信号)

    最多扩展IO数

    256进256出

    内部PWM数

    2(输出频率1M)

    内部ADDA数

    4路AD,2路DA。(0-5V)

    最多扩展AD/DA

    128路AD,64路DA

    脉冲位数

    32

    编码器位数

    32

    速度加速度位数

    32

    脉冲最高速率

    10Mhz

    每轴运动缓冲数

    128

    数组空间

    1600

    程序空间

    4KByte

    Flash空间

    128KByte

    电源输入

    24V直流输入(功耗10W内,不用风扇散热),IO24V输入。

    通讯接口

    RS232,以太网,CAN

    外形尺寸

    292*188mm


    型号

    规格描述

    ECI3600

    6轴,点位运动,电子凸轮,不支持插补.

    ECI3602

    6轴,点位运动,电子凸轮,直线插补.

    ECI3606

    6轴,点位运动,电子凸轮,直线插补,圆弧插补.

    ECI3608

    6轴,点位运动,电子凸轮,直线插补,圆弧插补,连续插补运动,机械手指令。

    ECI3800

    8轴,点位运动,电子凸轮,不支持插补.

    ECI3802

    8轴,点位运动,电子凸轮,直线插补.

    ECI3806

    8轴,点位运动,电子凸轮,直线插补,圆弧插补.

    ECI3808

    8轴,点位运动,电子凸轮,直线插补,圆弧插补,连续插补运动,机械手指令。

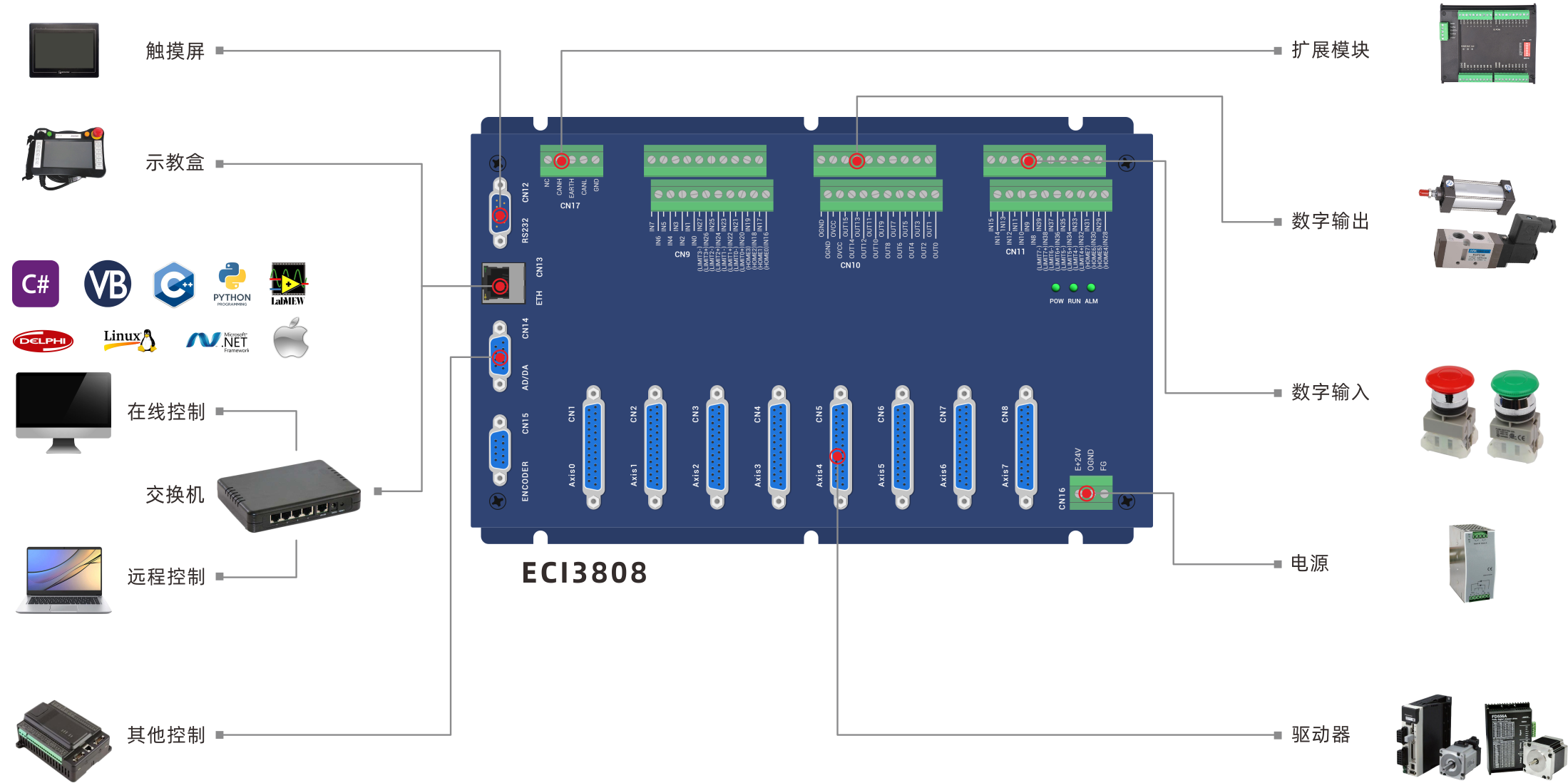

  • ECI3808.png


  • 名称 版本号 格式 大小 下载
    ECI3808运动控制卡用户手册V1.5 V1.5 PDF 7.09MB Download
    3D模型 -《ECI3000》 V1.0 ZIP 8.16M Download
    EPLAN模型 -《ECI3808.edz》 V1.0 ZIP 16.4MB Download
