ZMC4系列 EtherCAT/RTEX/振镜 运动控制器

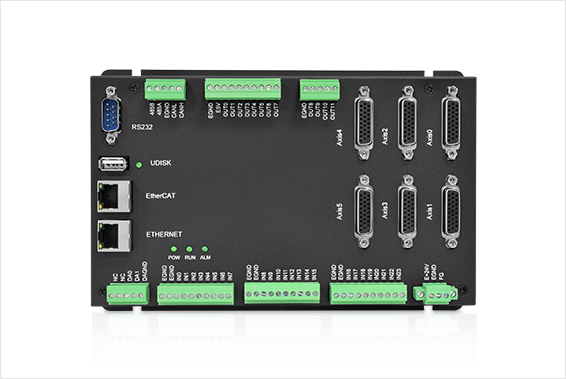

产品名称:ZMC432-V2

规 格:32轴EtherCAT总线运动控制器

ZMC432-V2 高性能多轴运动控制器是一款兼容 EtherCAT 总线和脉冲型的独立式运动控制器,控制器本身最多支持 32 轴的复杂的连续轨迹控制需求。

  • 最多 32 轴运动控制。
    脉冲输出模式:脉冲/方向或双脉冲或正交脉冲。
    每轴最大输出脉冲频率 10MHz。
    支持 ZCAN 和 EtherCAT 扩展 IO,最多可扩展到 4096 个隔离输入口和 4096 个隔离输出口。
    轴正负限位信号口/原点信号口可以随意配置为任何输入口。
    通用数字输出口最大输出电流可达 300mA,可直接驱动部分电磁阀。

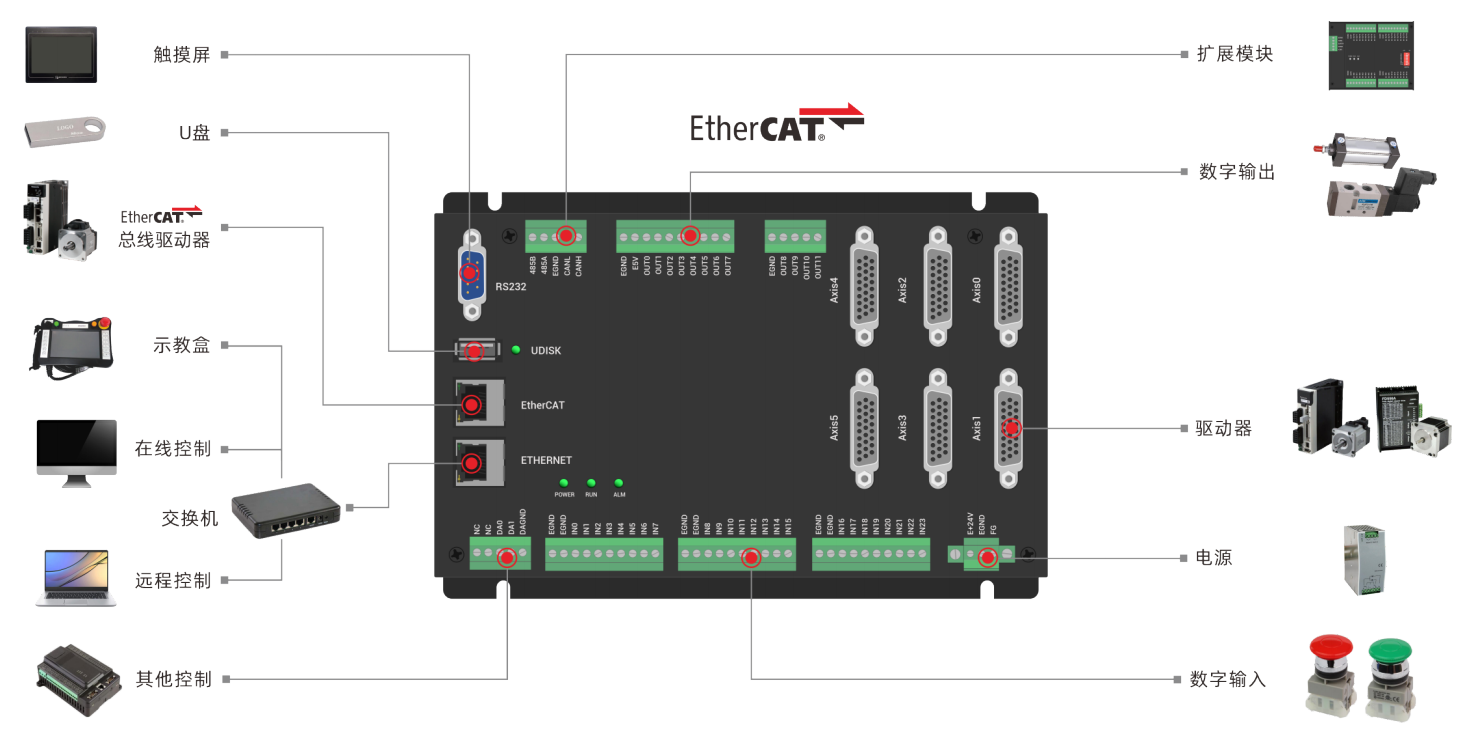

    EtherCAT 接口、RS232 接口、RS485 接口、U 盘接口、以太网接口。
    支持最多 32 轴直线插补、任意圆弧插补、螺旋插补、样条插补。
    支持电子凸轮、电子齿轮、位置锁存、同步跟随、虚拟轴等功能。
    支持硬件比较输出(HW_PSWITCH2),硬件定时器,运动中精准输出。
    支持脉冲闭环,螺距补偿等功能。
    支持 Basic 多文件多任务编程。
    多种程序加密手段,保护客户的知识产权。
    掉电检测,掉电存储。
  • 1.png


  • 3.png

  • 名称 版本号 格式 大小 下载
    ZMC432-V2控制器用户手册V1.6.0 V1.6.0 PDF 8.41MB Download
    3D模型 -《ZMC406-432》 V1.0 ZIP 6.46M Download
    EPLAN模型 -《ZMC432.edz》 V1.0 ZIP 15.6MB Download
