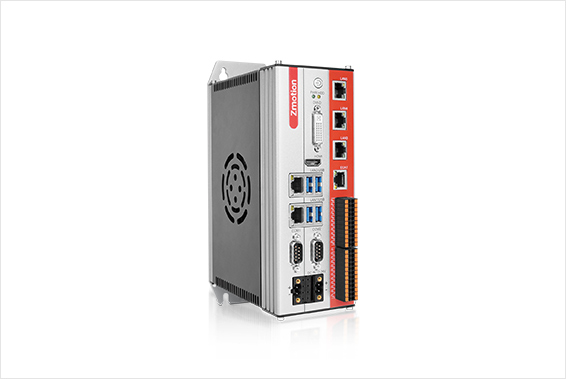

产品名称：VPLC711
规格：X86架构高性能CPU VPLC711
VPLC711机器视觉运动控制一体机是一款基于x86架构的IPC形态产品，通过 PC-based 发挥系统的可扩展性、可继承性、多领域、信息化、开放性和可视化，配合正运动技术自主自研、自主可控的全国产Windows实时运动软核MotionRT，将IPC形态产品VPLC711变成了实时运动控制器或者实PLC。
标配 EtherCAT 总线，6-64轴可选，最大联动轴数可达64轴，运动周期最小为 500us，强大的运动控制功能，可满足运动控制领域的高速高精的需求。
同时具备自动化行业所必须的 高速DI/DO、脉冲控制以及手轮控制等功能，广泛应用于半导体、3C电子、锂电新能源、激光加工、医疗设备等领域。
支持运动控制功能和机器视觉功能。
最多可选 64 轴运动控制(EtherCAT 轴/编码器轴/脉冲轴/虚拟轴)。
编码器接口支持编码器位置测量，可以配置为手轮输入模式。
20 路 NPN 输出，均为高速输出，部分输出可配置为硬件比较输出、PWM、脉冲轴等功能，输出口最大输出电流可达 300mA，可直接驱动部分电磁阀，专用输出口最大输出电流可达 2A，可做光源控制输出。
20 路 NPN 型输入，部分高速输入可配置为锁存，部分输入可做编码器输入使用。
1 个百兆 EtherCAT 总线接口，通过 EtherCAT 总线，最多可扩展到 1024 个隔离输入口和 1024 个隔
离输出口。
4 个 USB3.0 接口，向下兼容 USB2.0、USB1.0 接口，可以连接相机、鼠标、键盘、U 盘等 USB 外设。
2 个 COM 口，可通过拨码开关配置为 RS485 串口或 RS232 串口。
2 或 5 个千兆以太网接口支持多种扩展应用，可连接电脑、相机或其他网络设备。
1 个 HDMI 接口，支持高清显示（VPLC711-i5 支持）。
1 个 DVI-D 接口，支持标准显示器。
支持 X86 系统平台。
支持最多达 64 轴直线插补、任意空间圆弧插补、螺旋插补、样条插补等。
支持电子凸轮、电子齿轮、位置锁存、同步跟随、虚拟轴等功能。
支持硬件比较输出(HW_PSWITCH2)、硬件定时器、运动中精准输出。
支持脉冲闭环，螺距补偿等功能。
支持 Basic 多文件多任务编程。
多种程序加密手段，保护客户的知识产权。
掉电检测。
