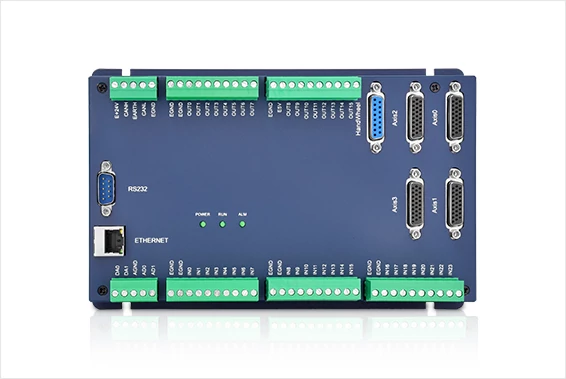

产品名称：EC4410
规格：4轴网络运动控制卡
EC4410 系列经济型多轴运动控制卡是一款脉冲型，模块化的网络型运动控制卡。控制卡本身最多支持6 轴、可扩展至 12 轴的运动控制、用以实现直线插补、任意圆弧插补、空间圆弧、螺旋插补、电子凸轮、电子齿轮、同步跟随、虚拟轴、机械手指令等简单的轨迹控制需求；采用优化的网络通讯协议可以实现实时的运动控制。
EC4410 系列经济型多轴运动控制卡可用于电子半导体设备（检测类设备、组装类设备、锁附类设备、焊锡机）、点胶设备和流水线等 12 轴以内脉冲应用场合。
最多可扩展至 12 轴运动控制。
脉冲输出模式：脉冲/方向或双脉冲。
AXIS 接口支持编码器位置测量，可以配置为手轮输入模式。
专用的手轮输入接口。
每轴最大输出脉冲频率 10MHz。
通过 CAN 总线，最多可扩展到 256 个隔离输入口和 256 个隔离输出口。
轴正负限位信号口/原点信号口可以随意配置到任何输入口。
通用数字输出口最大输出电流可达 300mA,可直接驱动部分电磁阀。
RS232 接口、以太网接口。
支持最多达 12 轴直线插补、任意圆弧插补、螺旋插补。
支持点位运动、电子凸轮、直线插补、圆弧插补、连续插补运动、机械手指令。
支持 ZBasic 多文件多任务编程。
多种程序加密手段，保护客户的知识产权。
参数/规格 | EC4410 |
基本轴数 | 4 |
最多扩展轴数 | 12 |
基本轴类型 | 脉冲/编码器 |
内部IO数 | 24 路输入 16 路输出，另外每个 AXIS 轴接口中有 2 路输入 1 路输出 |
最多扩展IO数 | 256进256出 |
最多扩展AD/DA | 128路AD，64路DA |
脉冲位数 | 32 |
编码器位数 | 32 |
速度加速度位数 | 32 |
脉冲最高速率 | 10MHz |
每轴运动缓冲数 | 128 |
数组空间 | 1600 |
程序空间 | 4KByte |
Flash空间 | 128KByte |
电源输入 | 24V直流输入(功耗10W内，不用风扇散热)。 |
通讯接口 | RS232,以太网,CAN |
外形尺寸 | 220*139mm |
