视觉运动控制VPLC710

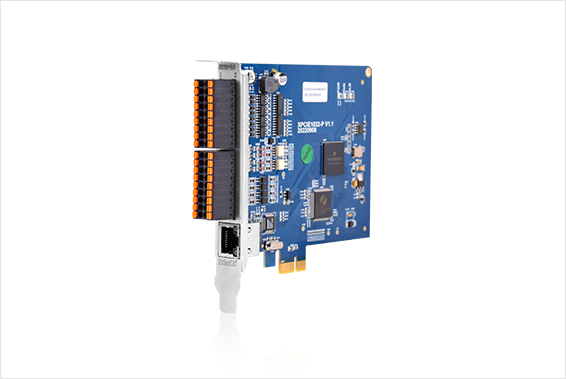

产品名称:XPCIE1032 运动控制卡

规格:16轴 EtherCAT总线运动控制卡

XPCIE1032 运动控制卡支持 EtherCAT总线,支持最多达16 轴,可以控制多个步进电机或数字式伺服电机,支持 EtherCAT 总线和普通脉冲控制。
适合于多轴点位运动、插补运动、轨迹规划、手轮控制、编码器位置检测、IO 控制、位置锁存等功能的应用。

  • 最多达16轴运动控制。
    脉冲轴输出模式:单端方向/脉冲。
    支持编码器位置测量,可以配置为手轮输入模式。
    脉冲轴最大输出脉冲频率 500KHz。
    通过 EtherCAT 总线,最多可扩展到 512 个隔离输入或输出口。
    输出口最大输出电流可达 300mA,可直接驱动部分电磁阀。
    支持直线插补、任意空间圆弧插补、螺旋插补、连续插补。
    支持电子凸轮、电子齿轮、位置锁存、同步跟随、虚拟轴等功能。
    支持脉冲闭环,螺距补偿等功能。
    支持 ZBasic 多文件多任务编程。
    多种程序加密手段,保护客户的知识产权。
  • 新建 PPT 演示文稿_01.jpg


    订货信息:(需配合MotionRT7软件使用)






  • 1032架构图(2).png
  • 名称 版本号 格式 大小 下载
    XPCIE1032 运动控制卡硬件手册 V2022.11.21 PDF 1.78M Download
    正运动技术-3D模型-《XPCIE1032》 V1.0 ZIP 150KB Download
