ECI2000系列控制卡

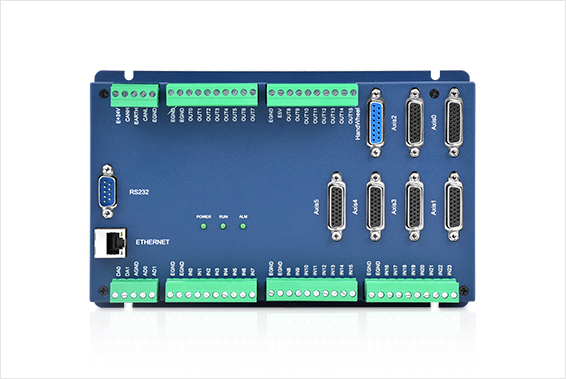

产品名称:ECI2618

规 格:网络运动控制卡

ECI2618 系列控制卡支持最多达 12 轴直线插补、任意圆弧插补、空间圆弧、 螺旋插补、电子凸轮、电子齿轮、同步跟随、虚拟轴、机械手指令等;采用优化 的网络通讯协议可以实现实时的运动控制

  • 最多达 12 轴运动控制。
    脉冲输出模式:方向/脉冲或双脉冲。
    支持编码器位置测量,可以配置为手轮输入模式。
    专用的手轮输入接口。
    每轴最大输出脉冲频率 10MHz。
    通过 CAN 总线,最多可扩展到 512 个隔离输入或输出口。
    轴正负限位信号口/原点信号口可以随意配置为任何输入口。
    输出口最大输出电流可达 300mA,可直接驱动部分电磁阀。
    RS232 接口、以太网接口。
    支持最多达 12 轴直线插补、任意圆弧插补、螺旋插补。
    支持电子凸轮、电子齿轮、位置锁存、同步跟随、虚拟轴等功能。
    支持 ZBasic 多文件多任务编程。
    多种程序加密手段,保护客户的知识产权。
  • 参数/规格

    ECI2618

    基本轴数

    6

    最多扩展轴数

    12

    基本轴类型

    脉冲/编码器

    内部IO数

    24 进 16 出(带过流保护) ,另外每轴有 2 进 1 出(轴内输出只能做使能)

    最多扩展IO数

    256 进 256 出

    最多扩展AD/DA

    125 路 AD,64 路 DA

    脉冲位数

    32

    编码器位数

    32

    速度加速度位数

    32

    脉冲最高速率

    10Mhz

    每轴运动缓冲数

    128

    数组空间

    1600

    程序空间

    4KByte

    Flash空间

    128KByte

    电源输入

    24V 直流输入(功耗 10W 内,不用风扇散热)。

    通讯接口

    RS232,以太网,CAN

    外形尺寸

    220*139mm

    型号

    规格描述

    ECI2610

    6 轴,点位运动,电子凸轮,不支持插补.

    ECI2612

    6 轴,点位运动,电子凸轮,直线插补.

    ECI2616

    6 轴,点位运动,电子凸轮,直线插补,圆弧插补.

    ECI2618

    6 轴,点位运动,电子凸轮,直线插补,圆弧插补,连续插补运动,机械手指令。


  • image.png

  • 名称 版本号 格式 大小 下载
    正运动技术-《ECI2610控制器硬件手册》 V1.1 PDF 2.52M Download
