ZMC0系列运动控制器

产品名称:ZMC004WEA

规 格:4轴脉冲/EtherCAT总线型运动控制器

ZMC004WEA 经济型多轴运动控制器是一款兼容 EtherCAT 总线和脉冲型的独立式运动控制器。控制器本身支持 4 轴,最多可扩展至 6 轴,用以实现直线插补、圆狐插补、螺旋插补等简单的轨迹控制需求。

ZMC004WEA 经济型多轴运动控制器可用于电子半导体设备(检测类设备、组装类设备、锁附类设备、焊锡机)、点胶设备、流水线等 6 轴以内脉冲应用场合。

  • 最多达 6 轴运动控制。
    脉冲输出模式:脉冲/方向或双脉冲。
    EtherCAT 总线通讯最快 500us 的刷新周期。
    支持编码器位置测量,可以配置为手轮输入模式。
    每轴最大输出脉冲频率 500KHz。
    通过 CAN 总线和 EtherCAT 总线扩展 IO,最多可扩展到 512 个隔离输入口和 512 个隔离输出口。
    轴正负限位信号口/原点信号口可以随意配置为任何输入口。
    数字输出口最大输出电流可达 300mA,可直接驱动部分电磁阀。
    EtherCAT 接口、RS232 接口、RS485 接口。
    支持最多达 6 轴直线插补、任意圆弧插补、螺旋插补、样条插补。
    支持电子凸轮、电子齿轮、位置锁存、同步跟随、虚拟轴等功能。
    支持 Basic 多文件多任务编程
    多种程序加密手段,保护客户的知识产权。
    掉电检测,掉电存储。

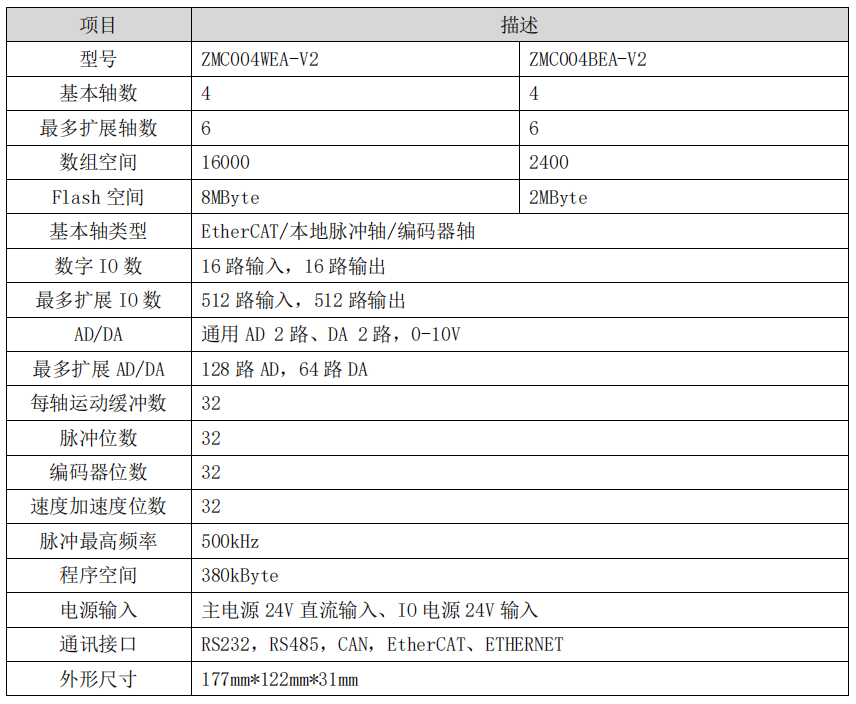

  • 企业微信截图_20230525200029.png

  • ZMC004WEA架构图.png


  • 名称 版本号 格式 大小 下载
    ZMC004WEA运动控制器用户手册V1.5 V1.5 PDF 8.61MB Download
    3D模型 -《ZMC004WEA-ZMC004BEA》 V1.0 ZIP 91.8KB Download
    EPLAN模型 -《ZMC004WEA.edz》 V1.0 ZIP 13.4MB Download
