ECI IO控制卡

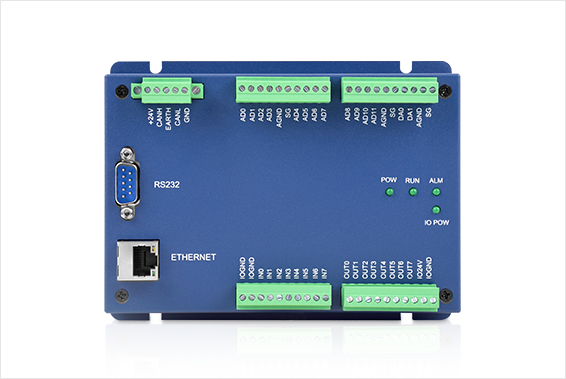

产品名称:ECI0016PA

规 格:12AD/2DA网络数据采集卡

ECI0016PA 是正运动技术开发的一款数据采集卡,采用优化的网络通讯协议可以实现实时的模拟量输入采集和输出控制。

ECI0016PA 数据采集卡支持以太网口,RS232 通讯接口和电脑相连,通过 CAN 总线可以连接各个扩展模块,从而扩展输入输出点数。

  • 本身带有 8 个隔离输入口和 8 个隔离输出口,NPN 型,由 IO 电源供电。
    通过 CAN 总线,最多可扩展到 272 个隔离输入口和 272 个隔离输出口。
    12 路 AD、2 路 DA,最多可扩展至 128 路 AD、64 路 DA。
    通用数字输出口最大输出电流可达 300mA,可直接驱动部分电磁阀。
    RS232 接口、CAN 接口、以太网接口。
    支持 ZBasic 多文件多任务编程。
    多种程序加密手段,保护客户的知识产权。
  • 参数/型号

    ECI0016PA

    电源电压

    24Vdc

    通讯接口

    Ethernet以太网接口、232串口、CAN总线接口

    输入输出连接方式

    10点接线端子

    IO通道

    8进8出

    AIO通道

    12进2出

    最多可扩展IO数

    272进272出

    数字输出过流保护

    最大300mA

    电压输入阻抗

    >1MΩ

    电压输入范围

    双极性±5V,±10V,单极性+5V,+10V

    电压输出负载

    2KΩ~1MΩ

    电压输出范围

    双极性±5V,±10V,单极性+5V,+10V

    模拟输入分辨率

    16位

    模拟输出分辨率

    12位

    模拟输出短路保护

    采样时间

    2ms/通道

    转换时间

    1ms/通道

    精度(常温25℃)

    ±0.1%

    精度(环境温度0~55℃)

    ±0.3%

    隔离方式

    通过与开关电源之间:隔离;通道之间:非隔离。

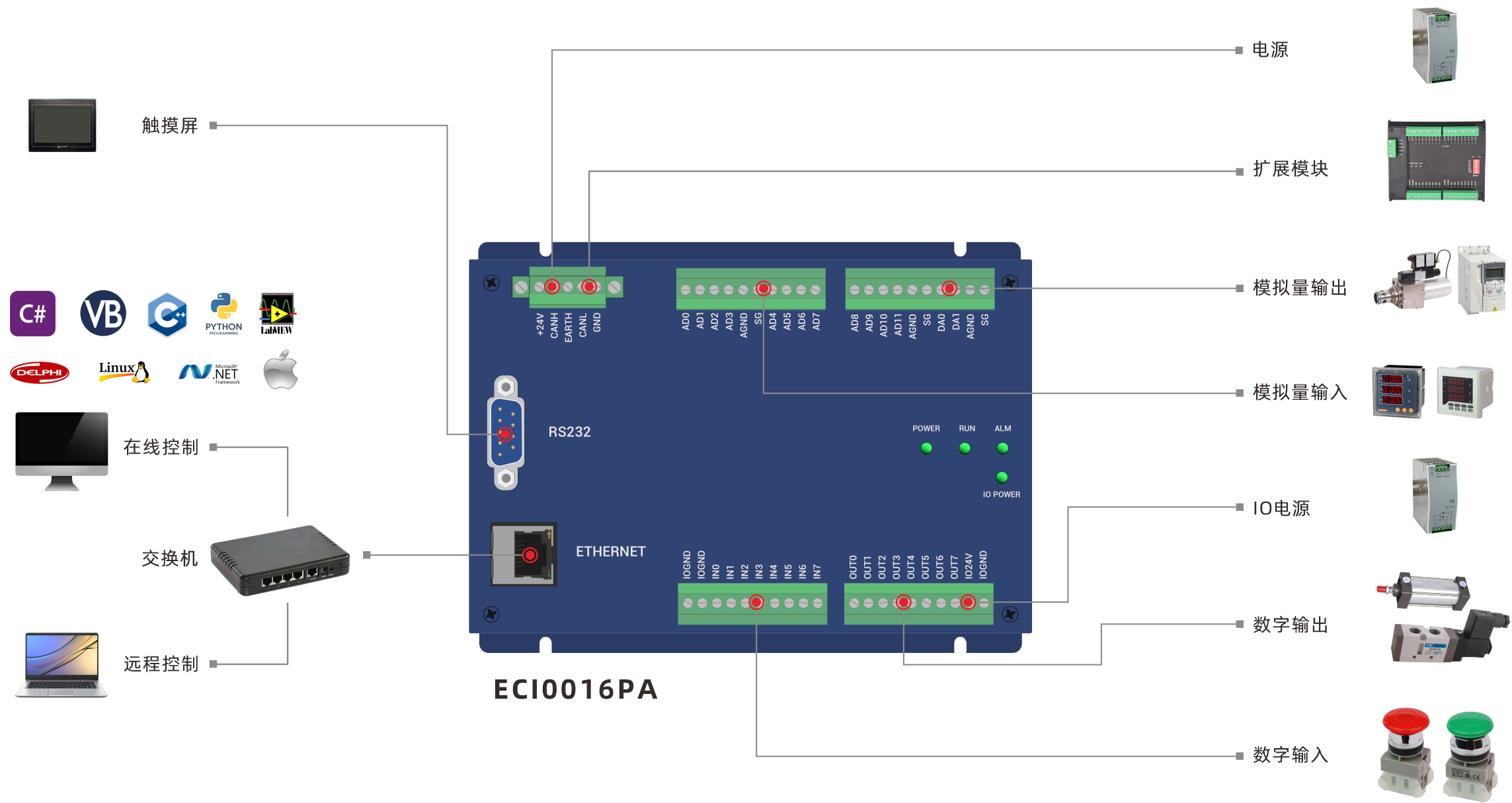

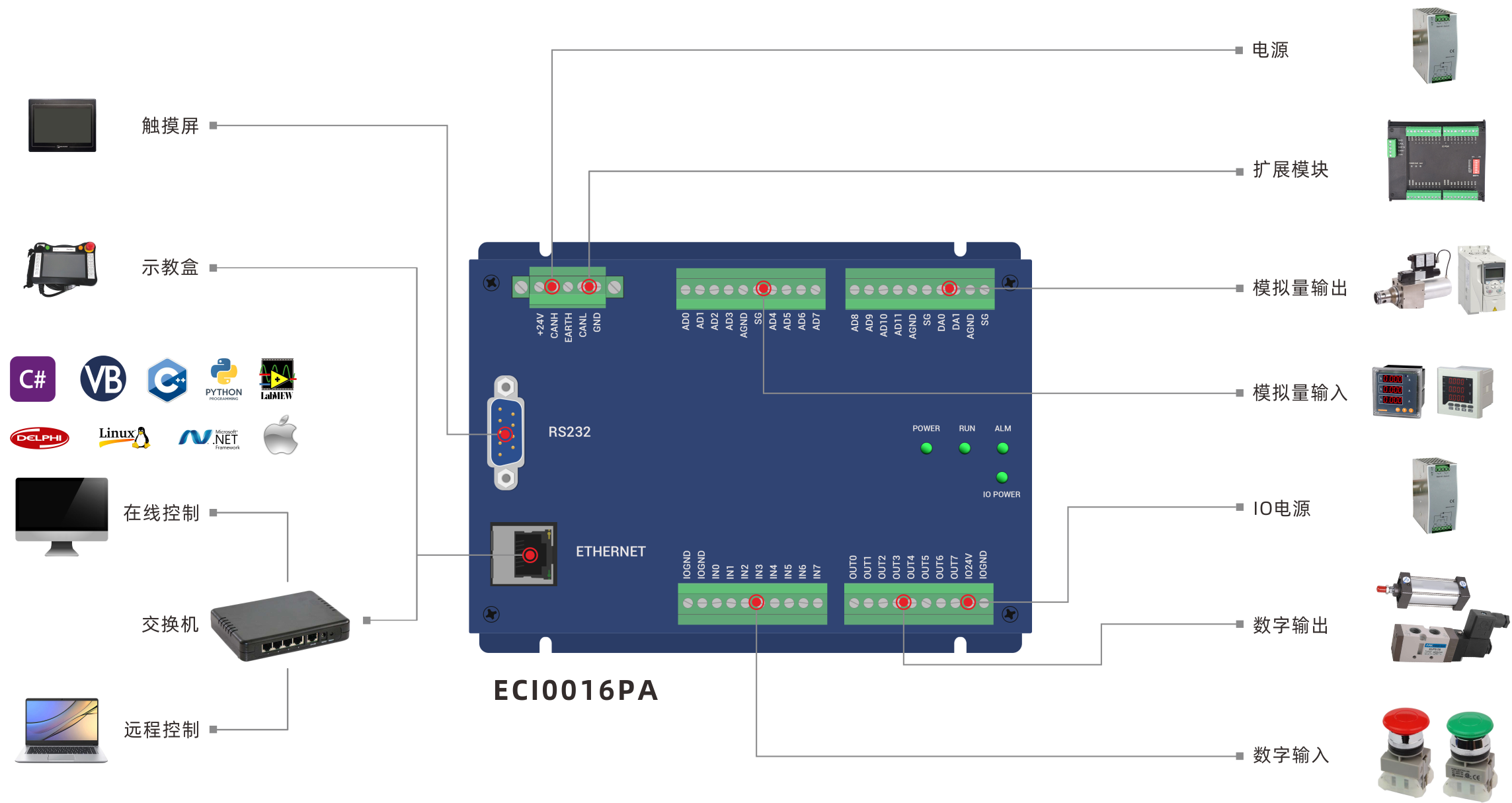

  • ECI0016PA架构图.png


  • 名称 版本号 格式 大小 下载
    ECI0016PA 数据采集卡用户手册V1.5 V1.5 PDF 8.17MB Download
    3D模型 -《ECI0016PA》 V1.0 ZIP 233KB Download
    EPLAN模型 -《ECI0016PA.edz》 V1.0 ZIP 13.1MB Download
