ZCAN总线扩展模块

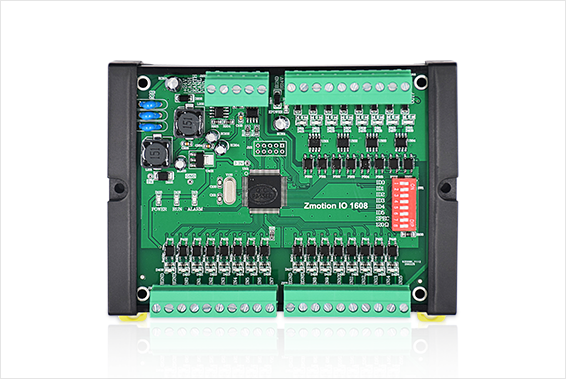

产品名称:ZIO1608M

规 格:ZCAN总线扩展模块

ZIO1608M扩展模块是ZMC和ECI使用的扩展模块,当IO等资源不够的时候,需要增加扩展模块,控制器可以同时连接多个扩展模块,扩展模块通过拨码来区分,控制器上程序只需通过IO编号就可以访问到扩展模块上的资源。

  • 16个通用输入口,8个通用输出口
    带一个CAN总线接口以连接主控制器
  • 参数/规格

    ZIO1608M

    电源电压

    24Vdc

    通讯协议

    ZCAN协议

    连接数

    最多可连接16个

    传输距离

    小于40米

    地址设置

    拨码开关设置

    输入输出连接方式

    10点接线端子

    输入输出类型

    数字量输入输出

    隔离方式

    光耦隔离

    输入类型

    NPN 型,低电平有效输入

    输入电流(典型)

    4.8mA

    输入阻抗

    4.7KΩ

    输入 ON 时电压

    <14.5V

    输入 OFF 时电压

    >14.7V

    输入动作显示

    输入为驱动ON时,输入指示灯亮

    输出方式

    MOS管,低电平有效输出

    输出过流保护

    最大300mA

    输出 OFF 时最大漏电流

    0.05mA

    输出 ON 时硬件响应时间

    0.01ms以下

    输出 OFF 时硬件响应时间

    0.05ms以下

    输出动作显示

    输入为驱动ON时,输入指示灯亮

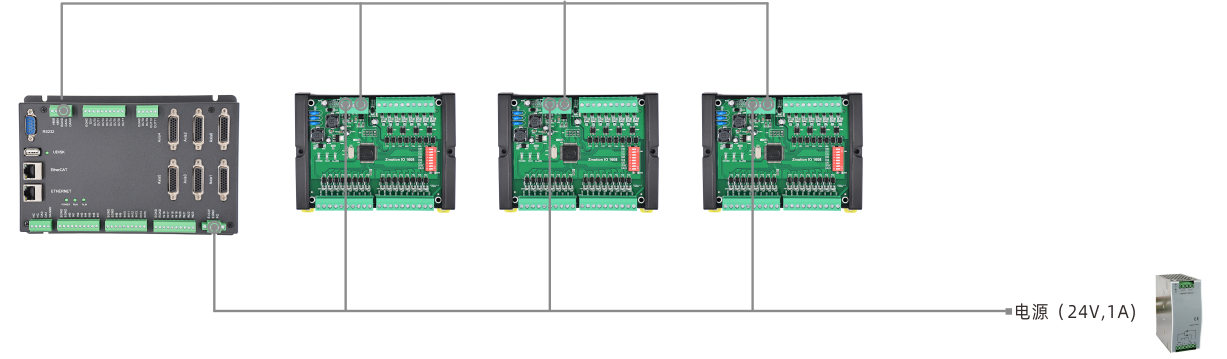

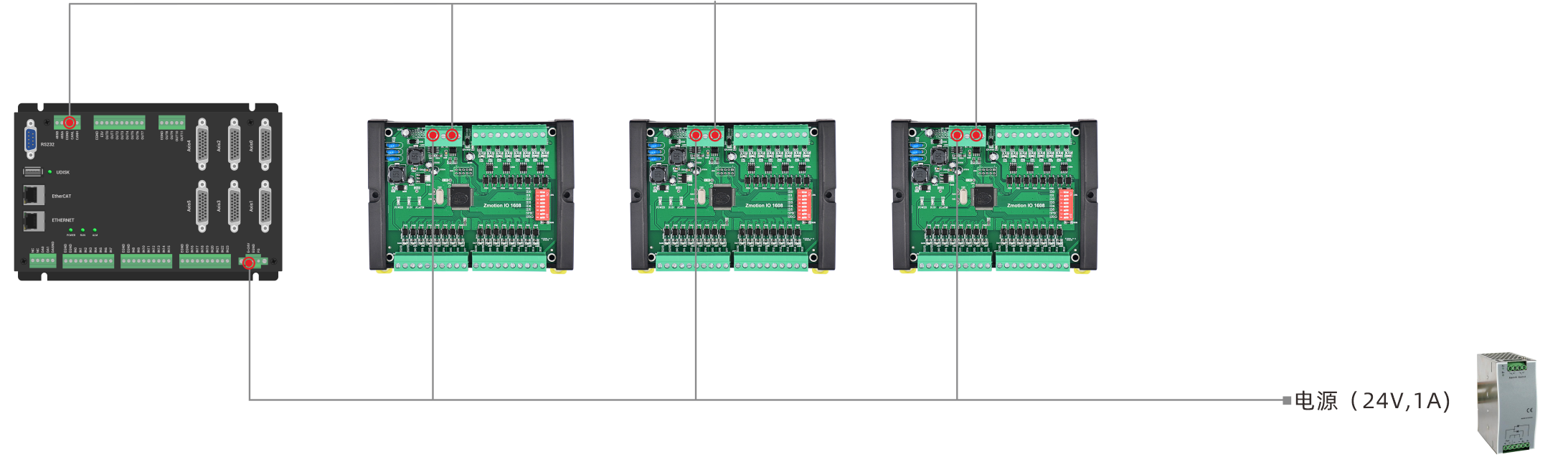

  • ZIO1608M架构图.png
  • 名称 版本号 格式 大小 下载
    正运动技术-《ZIO1608M扩展模块硬件手册》 V1.5 PDF 7.76M Download
