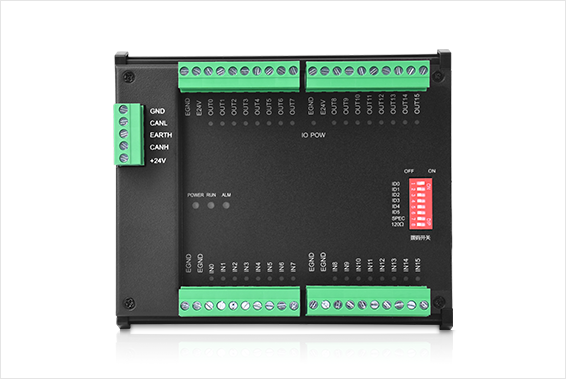

产品名称：ZIO1616MT
规 格：ZCAN总线扩展模块
ZIO1616MT扩展模块是正运动所有系列控制器和控制卡可以使用的扩展模块，当IO等资源不够的时候，需要增加扩展模块，控制器可以同时连接多个扩展模块，扩展模块通过拨码来区分，控制器上程序只需通过IO编号就可以访问到扩展模块上的资源。
带16个通用输入口，16个通用输出口

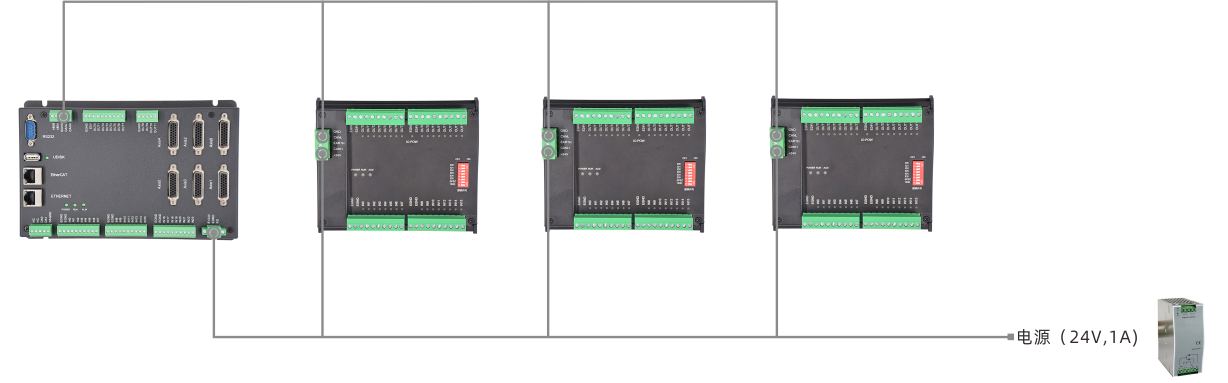

带一个CAN总线接口以连接主控制器
参数/规格 | ZIO1616MT |
电源电压 | 24Vdc |
通讯协议 | ZCAN协议 |
连接数 | 最多可连接16个 |
传输距离 | 小于40米 |
地址设置 | 拨码开关设置 |
输入输出连接方式 | 10点接线端子 |
输入输出类型 | 数字量输入输出 |
隔离方式 | 光耦隔离 |
输入类型 | NPN 型，低电平有效输入 |
输入电流（典型） | 4.8mA |
输入阻抗 | 4.7KΩ |
输入 ON 时电压 | <14.5V |
输入 OFF 时电压 | >14.7V |
输入动作显示 | 输入为驱动ON时，输入指示灯亮 |
输出方式 | MOS管，低电平有效输出 |
输出过流保护 | 最大300mA |
输出 OFF 时最大漏电流 | 0.05mA |
输出 ON 时硬件响应时间 | 0.01ms以下 |
输出 OFF 时硬件响应时间 | 0.05ms以下 |
输出动作显示 | 输入为驱动ON时，输入指示灯亮 |
产品特点
产品参数

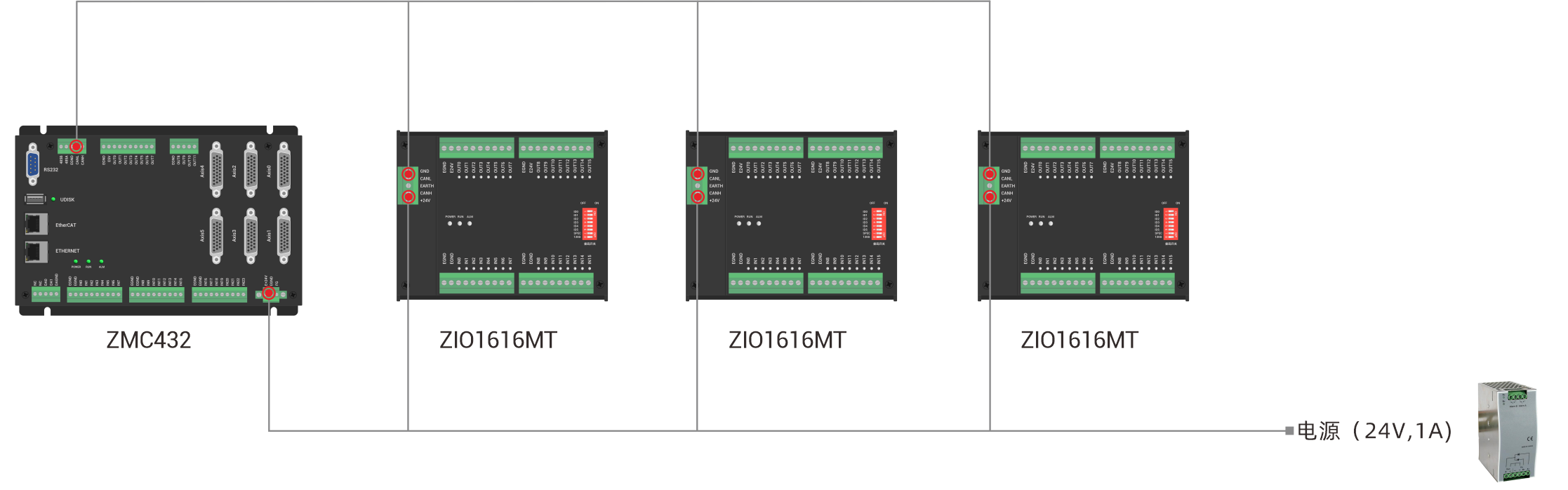

系统架构
