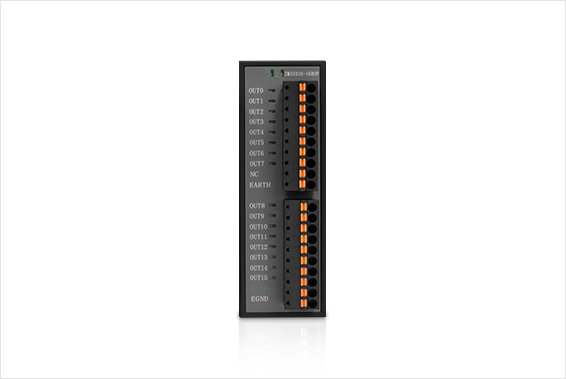

产品名称：ZMIO310-16DOP EtherCAT总线扩展模块
规 格：立式 EtherCAT IO 数字量输出模块
ZMI0310-16DOP 扩展子模块是ZMI0310 扩展模块使用的16 路数字量PNP型输出扩展子模块。当IO资源不够的时候，可配合通讯模块使用 ，以扩展数字量输出端口数量。
IO：单个耦合器最多可扩展256路输入或256输出；
模拟量：单个耦合器最多可扩展32路AD或32路DA；
参数/规格 | ZMIO310-16DOP |
电源电压 | 24VDC |
输出数量 | 16 |
输出类型 | 数字量输出 |
输出方式 | 源型（PNP型，有输出时为高电平） |
输出过流保护 | 最大300mA |
OFF时最大漏电流 | 0.05mA |
ON时响应时间 | 0.05ms以下 |
OFF时响应时间 | 0.03ms以下 |
内部功耗 | 0.3W |
自身功耗 | 1.3W |
隔离方式 | 光耦隔离 |
输出动作显示 | 输出为驱动ON时，输出指示灯亮 |
| 名称 | 版本号 | 格式 | 大小 | 下载 |
|---|---|---|---|---|
| ZMIO310系列立式总线扩展模块用户手册V1.0 | V1.0 | 11.7MB | Download |
产品特点
产品参数

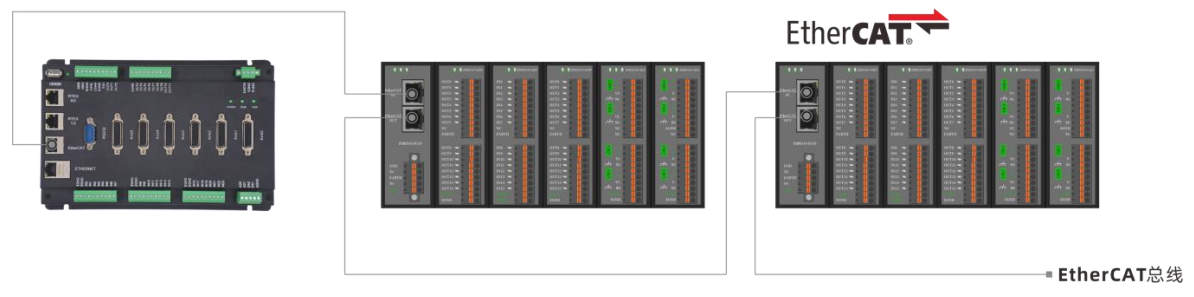

系统架构
