MotionRT750是正运动技术首家自主自研的x86架构Windows系统或Linux系统下独占确定CPU的强实时运动控制内核。

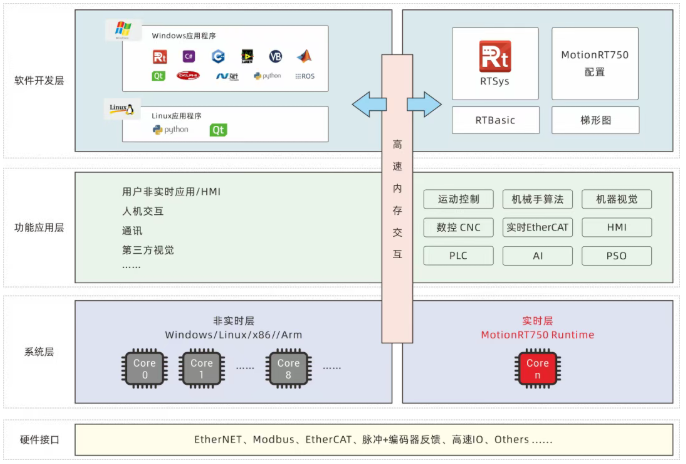

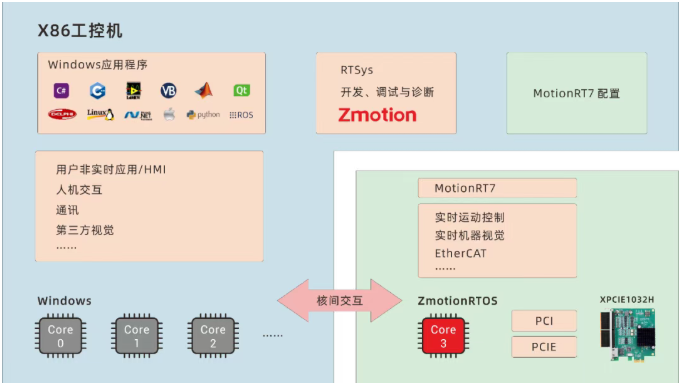

该方案采用独占确定CPU内核技术实现超强性能的强实时运动控制。它将核心的运动控制、机器人算法、数控（CNC）及机器视觉等强实时的任务，集中运行在1-2个专用CPU核上。与此同时，其余CPU核则专注于处理Windows/Linux相关的非实时任务。
此外集成MotionRT750 Runtime实时层与操作系统非实时层，并利用高速共享内存进行数据交互，显著提升了运动控制与上层应用间的通信效率及函数执行速度，最终实现更稳定、更高效的智能装备控制，确保了运动控制任务的绝对实时性与系统稳定性，特别适用于半导体、电子装备等高速高精的应用场合。
1.跨平台兼容性：支持Windows/Linux系统，适配不同等级CPU。
2.开发灵活性：提供多语言编程接口，便于二次开发与功能定制。
3.实时性提升：通过CPU内核独占机制与高效LOCAL接口，实现2-3μs指令交互周期，较传统PCI/PCIe方案提速近20倍。
4.扩展能力强化：多卡多EtherCAT通道架构支持254轴运动控制及500μsEtherCAT周期。
5.系统稳定性：32轴125μsEtherCAT冗余架构消除单点故障风险，保障连续生产。
6.安全可靠性：不惧Windows系统崩溃影响，蓝屏时仍可维持急停与安全停机功能有效，确保产线安全运行。
7.功能扩展性：实时内核支持C语言程序开发，方便功能拓展与实时代码提升效率。
更多关于MotionRT750的详情介绍与使用点击→强实时运动控制内核MotionRT750(一)：驱动安装、内核配置与使用。
XPCIE6032H运动控制卡集成6路独立EtherCAT主站接口。整卡最高可支持254轴运动控制；125usEtherCAT通讯周期时，两个端口配置冗余最高可支持32轴运动控制。6个EtherCAT主站各通道独立工作，多EtherCAT主站互不影响。

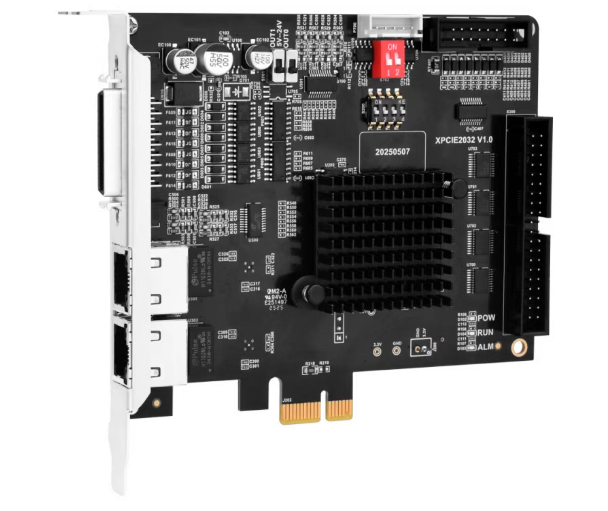

此外，对于EtherCAT接口数量需求不高的客户，我们也有衍生型号XPCIE2032H可选。同系列产品XPCIE2032H集成2路独立EtherCAT接口。整卡最高可支持至254轴运动控制；125usEtherCAT通讯周期时，单接口最高可支持32轴运动控制。2个EtherCAT主站各通道独立工作，多EtherCAT主站互不影响。
XPCIE6032H运动控制卡面向半导体设备、精密3C电子、生物医疗仪器、新能源装备、人形机器人及激光加工等高速高精场景，为固晶机、贴片机、分选机、锂电切叠一体机、高速异形插件设备等自动化装备提供核心运动控制支持。
1.EtherCAT通讯周期可到125us（需要主机性能与实时性足够)。
2.板卡集成6路独立的EtherCAT主站接口，最多可支持254轴运动控制。
3.搭载运动控制实时内核MotionRT750。
4.相较于传统的PCI/PCIe、网口等通讯方式，速度可提升了10-100倍以上。
5.板载16路高速输入，16路高速输出。
6.板载4路高速锁存、4路硬件位置比较输出、4路通用PWM输出。
更多关于XPCIE6032H的详情介绍与使用点击→全球首创！PCIe超实时6通道EtherCAT运动控制卡上市！。

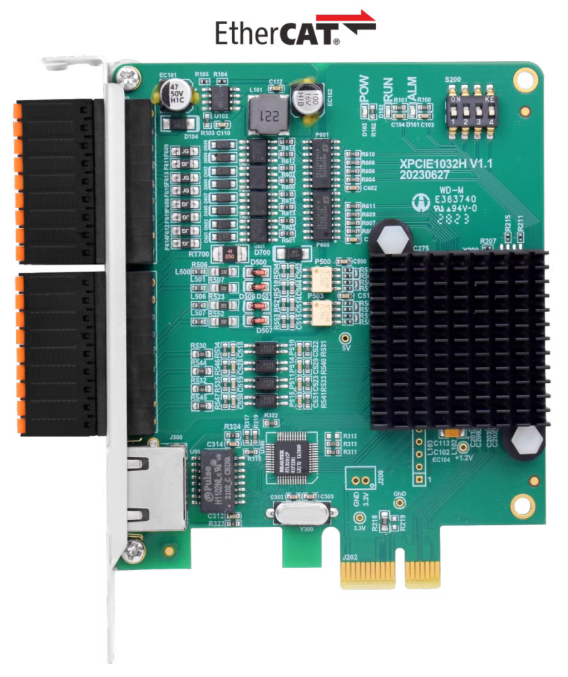

XPCIE1032H是一款基于PCI Express的EtherCAT总线运动控制卡，可选6-64轴运动控制，支持多路高速数字输入输出，可轻松实现多轴同步控制和高速数据传输。
XPCIE1032H运动控制卡集成了强大的运动控制功能，结合MotionRT7运动控制实时软核，解决了高速高精应用中，PC Windows开发的非实时痛点，指令交互速度比传统的PCI/PCIe快10倍。
1.6-64轴EtherCAT总线+脉冲可选，其中4路单端500KHz脉冲输出。
2.16轴EtherCAT同步周期500us，支持多卡联动。
3.板载16点通用输入，16点通用输出，其中8路高速输入和16路高速输出。
4.通过EtherCAT总线，可扩展到512个隔离输入或输出口。
5.支持PWM输出、精准输出、PSO硬件位置比较输出、视觉飞拍等。
6.支持直线插补、圆弧插补、连续轨迹加工（速度前瞻）。
7.支持电子凸轮、电子齿轮、位置锁存、同步跟随、虚拟轴、螺距补偿等功能。
8.支持30+机械手模型正逆解模型算法，比如SCARA、Delta、UVW、4轴/5轴 RTCP...

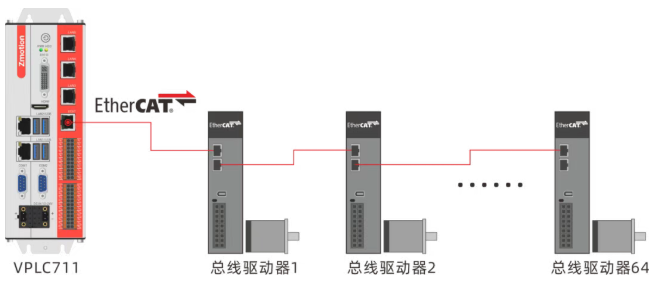

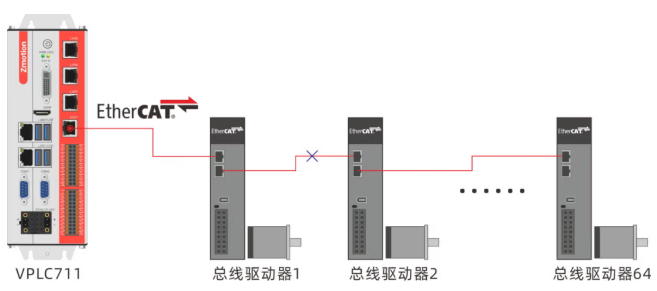

什么是总线冗余功能？我们都知道，EtherCAT现场总线具有灵活的拓扑结构，设备间支持线型、星型、树型的连接方式，其中线型结构简单、传输效率高，大多数的现场应用中也是使用这种连接方式，如下图所示。
线型的连接方式确实简单，走线灵活，便于现场设备布局与维护。在自动化的工业生产中，设备通常在不同的环境中长时间运行，线缆的老化、安装连接不够严谨等因素导致线缆断连。
假如有一天第一个伺服和第二个伺服之间的线缆断了，那么第1个伺服后面的设备是不是将无法正常运行呢？
不管是哪种接线方式，线缆断线将会影响设备的正常运转，哪怕是传统的CAN、RS485等通信的设备控制也都无法正常运转。

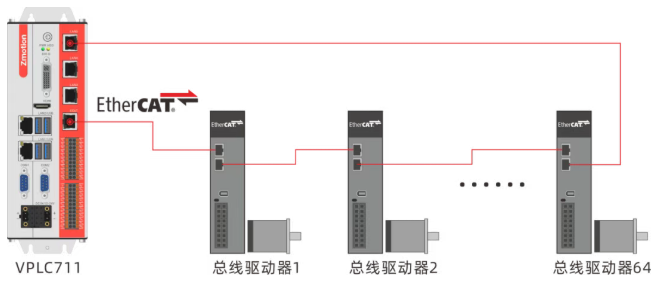

问题还得要解决，那有没有标准的、又不需要添加太多额外的设计成本，就能解决上述的问题呢？一起来看EtherCAT总线给出的解决方案，以及EtherCAT冗余技术的实现原理。我们先看它的连接方式，如下图所示。
从EtherCAT的线缆冗余接线图中可以看出，复用了最后一个从站设备的OUT端接回主站，是不是有点巧妙呢？减少了硬件成本，还能解决问题，确实受大家喜欢。再来细看它的数据流向，假设还是第一个伺服和第二个伺服之间断开了，它的工作原理如下图所示。

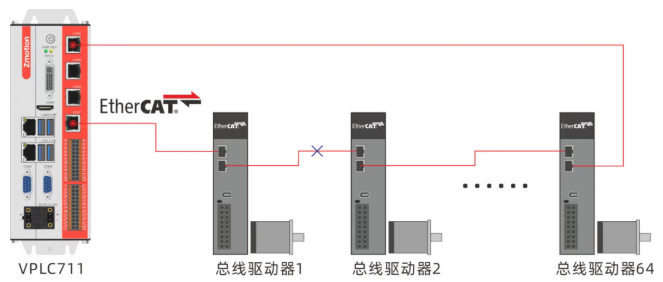

伺服1和伺服2的线缆断开后仍与从站设备连接着，但通信线路变成两条支线，设备仍然可以正常通信，设备依然还能够继续控制运行。上述就是EtherCAT冗余的解决方案，将线型结构变成了环形结构，实现了链路冗余功能。

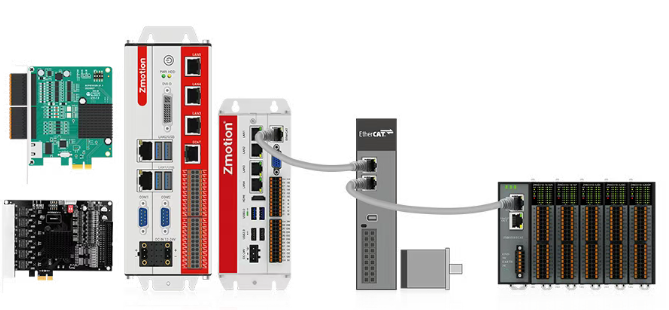

（1）安装MotionRT750强实时运动控制内核的工控机一台。

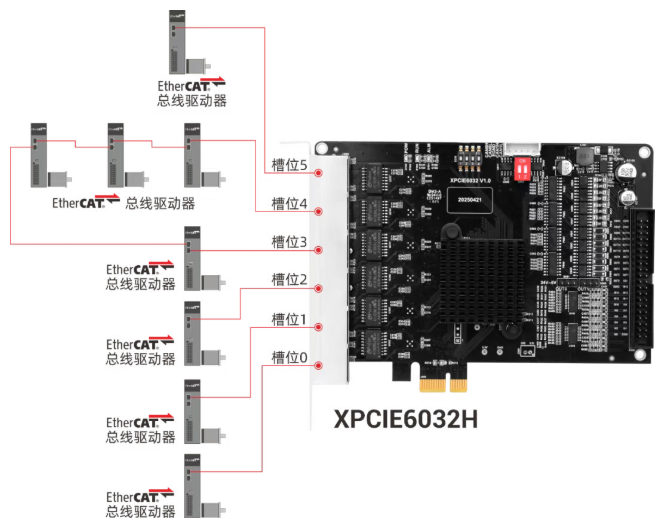

（2）XPCIE6032H运动控制卡，该卡自带槽位0到槽位5总共6个EtherCAT总线主站接口。也可以采用XPCIE2032H运动控制卡，该卡自带槽位0到槽位1总共2个EtherCAT总线主站接口。

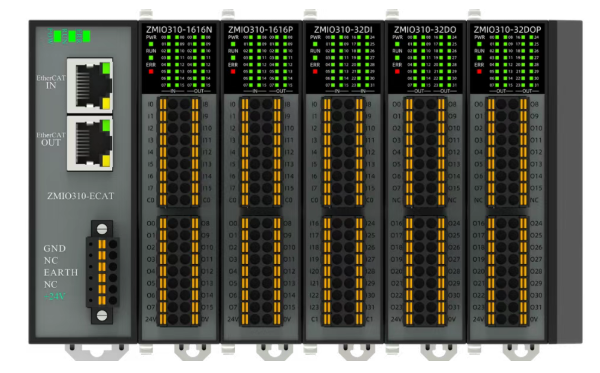

（3）8个总线伺服驱动器和1个ZMIO310的EtherCAT总线扩展模块。

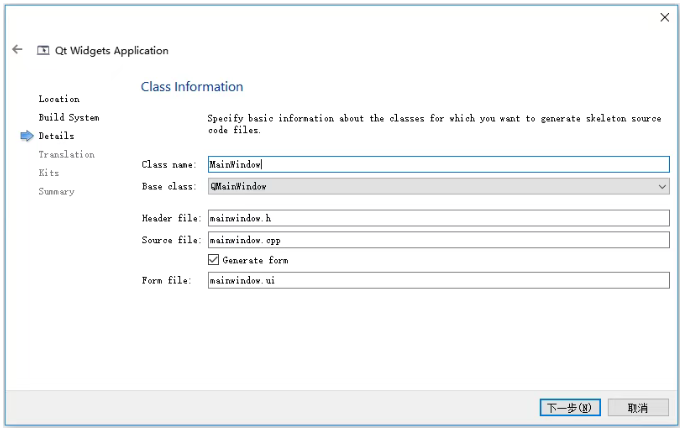

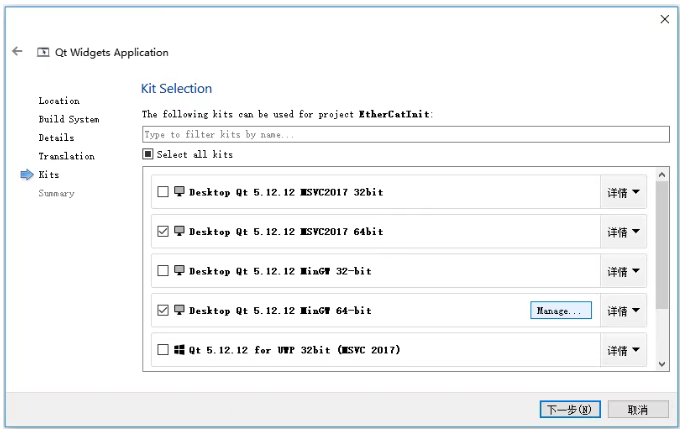

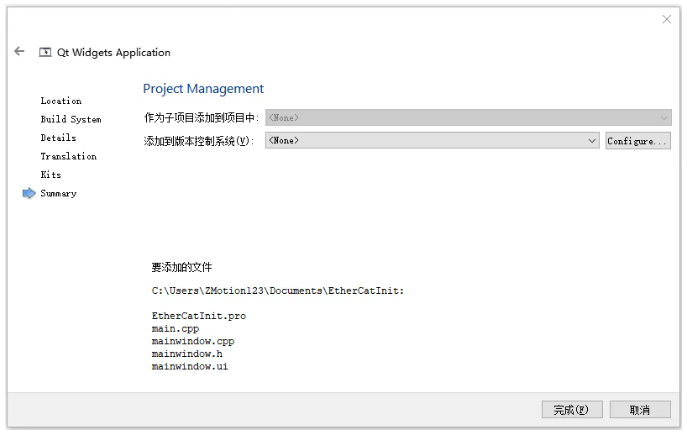

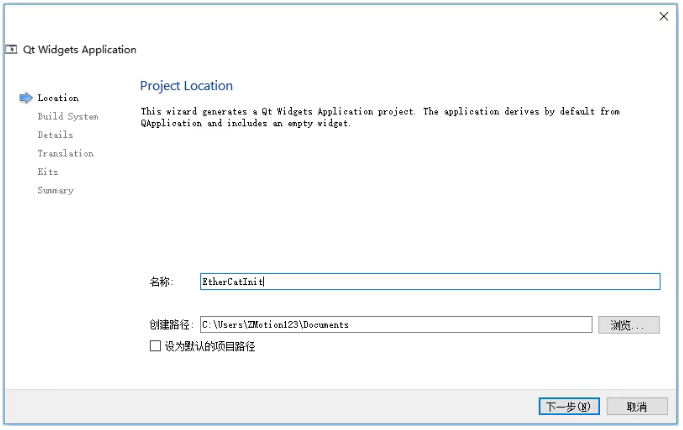

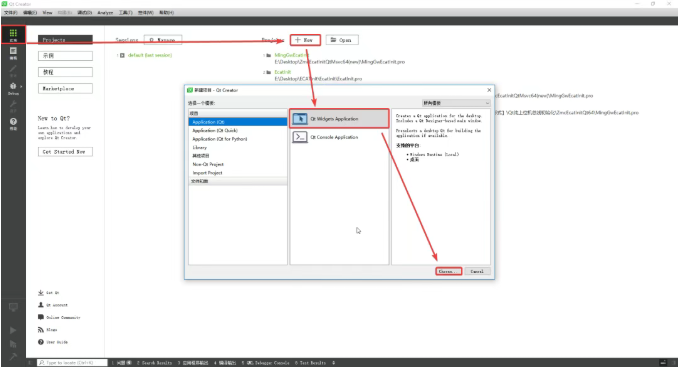

1.打开Qt Creator参考如下步骤创建新的Qt项目。

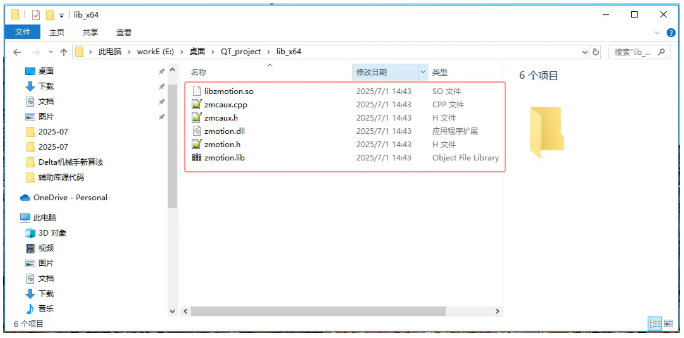

2.把厂商提供的zmotion.dll、zmotion.lib、zmotion.h、zmcaux.cpp、zmcaux.h库文件拷贝到新建的QT项目下（Linux系统的使用libzmotion.so的动态库）。

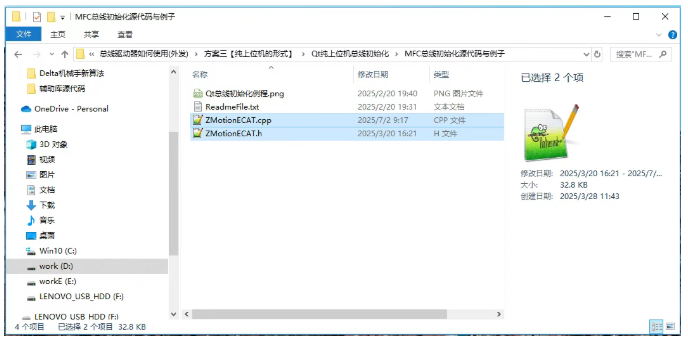

3.如果想实现纯上位机的总线初始化，可以找厂商提供一下以下2个文件，进行总线初始化。

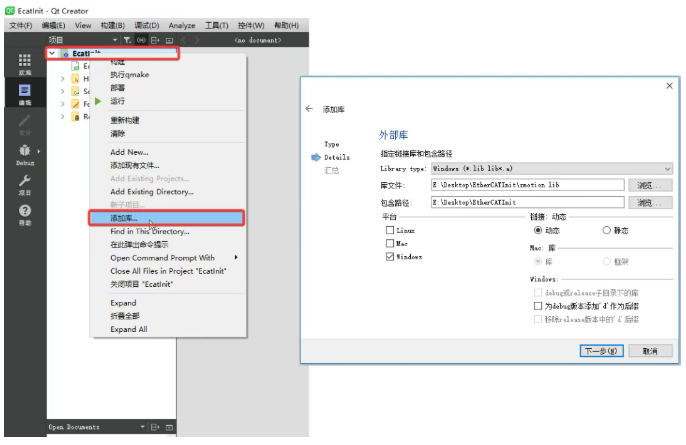

4.添加外部库【选择项目后右键】→【添加库】→【外部库】。

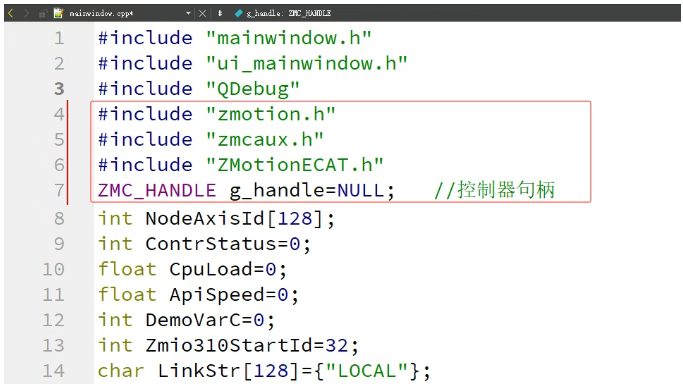

5.引入头文件并定义控制器的句柄。
6.至此Qt项目新建完成，可以进行MotionRT750的项目开发了。
1.上位机连接MotionRT750的接口。
2.总线冗余相关的指令上位机暂时还没封装成现成的指令，我们可以通过在线命令直接封装实现。

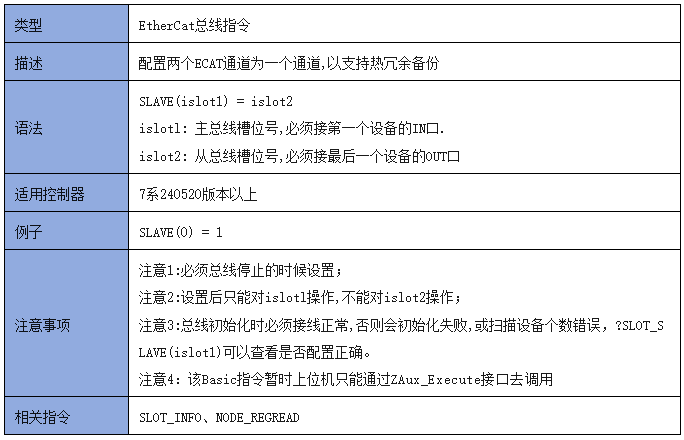

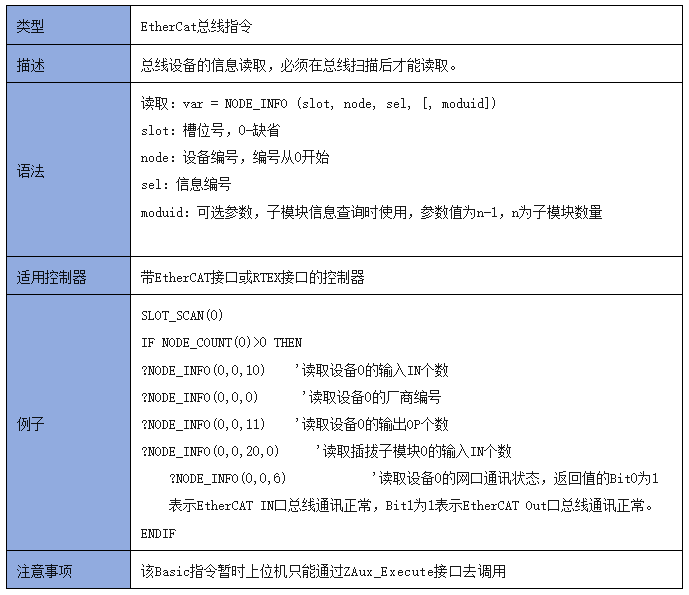

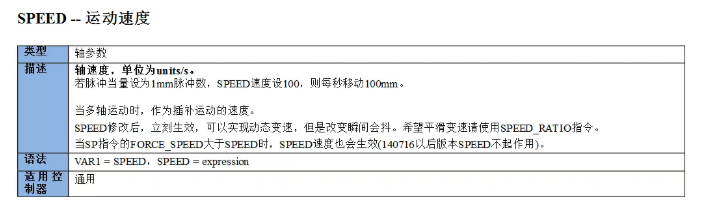

总线冗余功能相关Basic指令介绍：

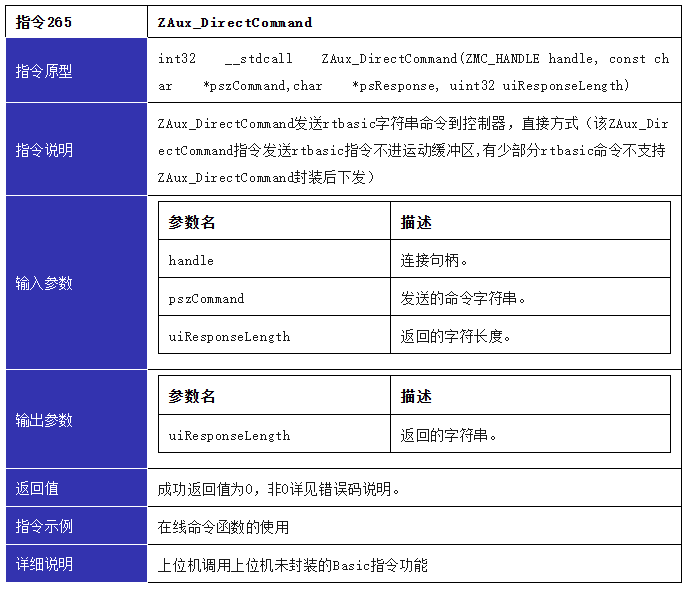

万能上位机接口在线命令介绍：
通过在线命令封装Basic的轴速度设置指令得到上位机的轴速度设置指令例程如下：
/*************************************************************
Description: //设置轴速度，单位为units/s，当多轴运动时，作为插补运动的速度
Input: //卡链接handle
iaxis 轴号
fValue 设置的速度值
Output: //
Return: //错误码
*************************************************************/
int32 __stdcall ZAux_Direct_SetSpeed(ZMC_HANDLE handle, int iaxis, float fValue)
{
char cmdbuff[2048];
char cmdbuffAck[2048];
if( iaxis > MAX_AXIS_AUX)
{
return ERR_AUX_PARAERR;
}
//生成Basic命令
sprintf(cmdbuff, "SPEED(%d)=%f", iaxis, fValue);
//调用命令执行函数
return ZAux_DirectCommand(handle, cmdbuff, cmdbuffAck, 2048);
}1.上位机如何链接上MotionRT750。

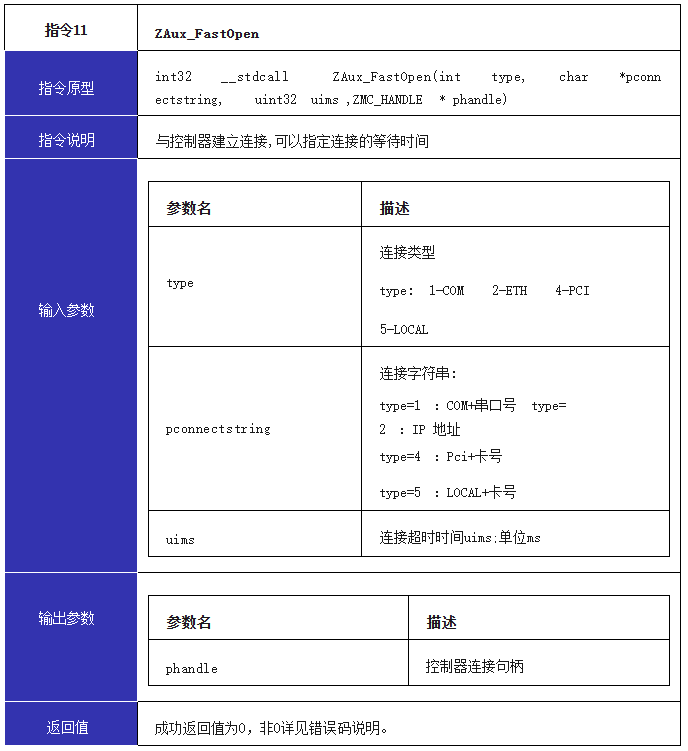

//通过LOCAL接口连接RT750, LOCAL接口的指令交互速度快至3us以内
int rint = ZAux_FastOpen(5,"LOCAL",1000,&g_handle);
if(0 == rint)
{
//控制器连接成功，初始化程序变量
ConnectNum=0;
ContrStatus=1;
//控制器连接成功，启动定时器
startTimer(200);
//控制器连接成功，开始正常初始化
MainWindow::ZmcEcatInit(SlotId,BeiYongSlotId);
//初始化线程和 Worker
thread = new QThread(this);
worker = new Worker(); // 注意：不指定父对象
//将 Worker 移至子线程
worker->moveToThread(thread);
//连接信号与槽
connect(thread, &QThread::started, worker, &Worker::doWork);
connect(worker, &Worker::workFinished, thread, &QThread::quit);
connect(worker, &Worker::workFinished, worker, &QObject::deleteLater);
connect(thread, &QThread::finished, thread, &QObject::deleteLater);
//可选：根据子线程的总线扫描情况，弹出对应弹窗
connect(worker, &Worker::EcatInitStatus, this,&MainWindow::EcatScanInfo);
connect(worker, &Worker::UpdateLog, this,&MainWindow::UpdateLog);
//启动状态监控线程
thread->start();
}2.如何实现纯上位机的总线初始化。
//Qt的总线初始化子函数
int MainWindow::ZmcEcatInit(int ScanSlotId ,int BackSlotId)
{
//定义总线初始化的信息结构体
struct EcatInitInfoSet MyEcatInitInfo;
//是否自定义初始化参数，设置1的话使用默认的总线初始化参数，设置成0则需要自定义总线初始化相关参数;
MyEcatInitInfo.InitStructFlag = 0;
if (MyEcatInitInfo.InitStructFlag != 1)
{
//【1. 本地轴参数，用于指定本地轴的起始 ID 和使用的轴数量】
MyEcatInitInfo.LocalAxisId = 0;
MyEcatInitInfo.LocalAxisNum = 0;
//【2. 驱动轴相关参数，用于指定驱动轴的起始 ID 和数量】
MyEcatInitInfo.DriveAxisStart = 0;
MyEcatInitInfo.DriveAxisNum = -1; // 驱动轴数量，-1 表示总线初始化的时候不判断驱动的轴数量是否对上
MyEcatInitInfo.EcatNodeNum = -1; // 总线节点数目，-1 表示总线初始化的时候不判断节点个数是否对上
for (int i = 0; i < 128; i++)
{
MyEcatInitInfo.DrivePdoMode[i] = 12; // PDO 模式数组
}
// 总线初始化时是否自动使能，1 驱动器自动使能，0 不使能驱动器
MyEcatInitInfo.DriveEnable = 1;
//【3、冗余设置】
MyEcatInitInfo.BusRedSwitch=1; //总线冗余开关（1=开启，0=关闭）
MyEcatInitInfo.RedSpareSlot=1; //冗余备用槽编号
}
//开始总线初始化
int Err = ZAux_BusCmd_EcatScan(g_handle,ScanSlotId, MyEcatInitInfo,10000,BackSlotId);
MainWindow::EcatScanInfo(Err);
return Err;
}3.指定哪个总线接口为主槽位号，哪个总线接口为从槽位号。
//停止总线
sprintf(cmdbuff, "SLOT_STOP(%d)", SlotId);
ZAux_Execute(handle, cmdbuff, ReceBuff, 256);
//设置总线冗余的从总线槽位号，总线扫描前设置
if((BusRedSwitch==1)&&( SlotId!=RedSpareSlot))
{
//等待200ms
MyDelayMs(200, pOutTime);
//设置总线槽位号SlotId为主总线槽，设置RedSpareSlot为从总线槽
sprintf(cmdbuff, " SLOT_SLAVE(%d)=%d", SlotId,RedSpareSlot);
ZAux_Execute(handle, cmdbuff, ReceBuff, 256);
}
//等待200ms
MyDelayMs(200, pOutTime);
//扫描总线
sprintf(cmdbuff, "SLOT_SCAN(%d) ?return", SlotId);
Iresult += ZAux_Execute(handle, cmdbuff, ReceBuff, 256);

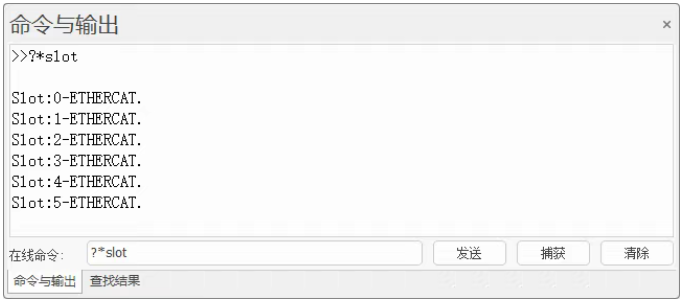

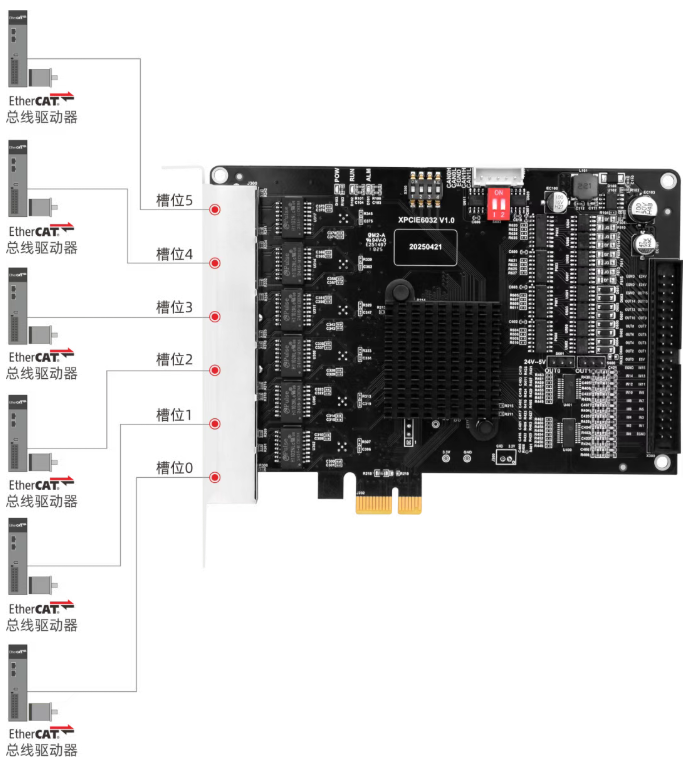

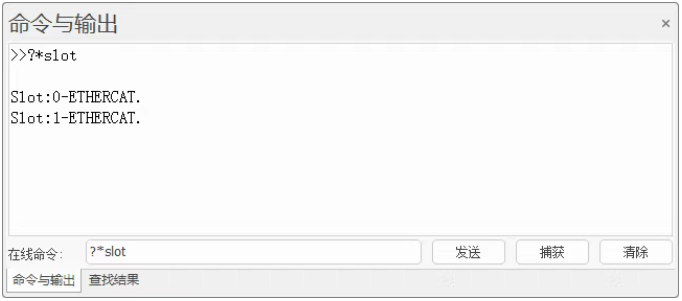

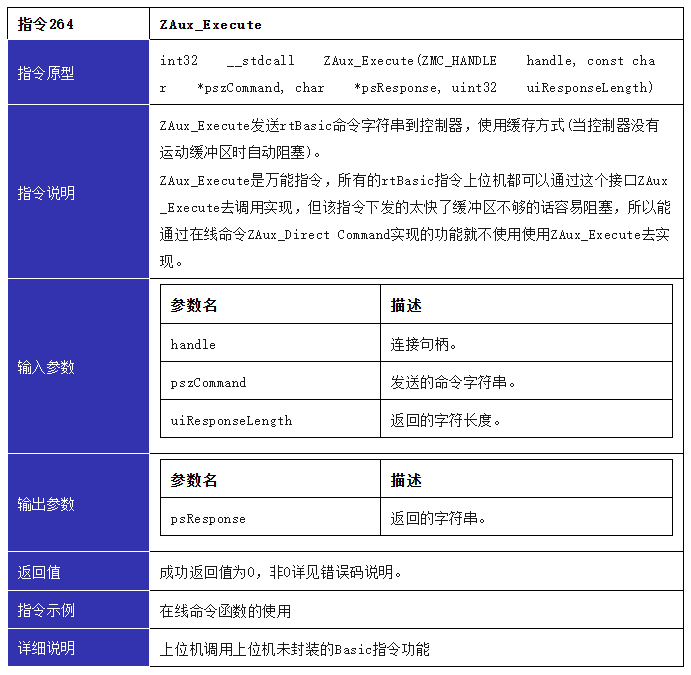

通过RTSys软件的在线命令功能，输入?*slot指令查询XPCIE6032H的槽位号分布情况如下：

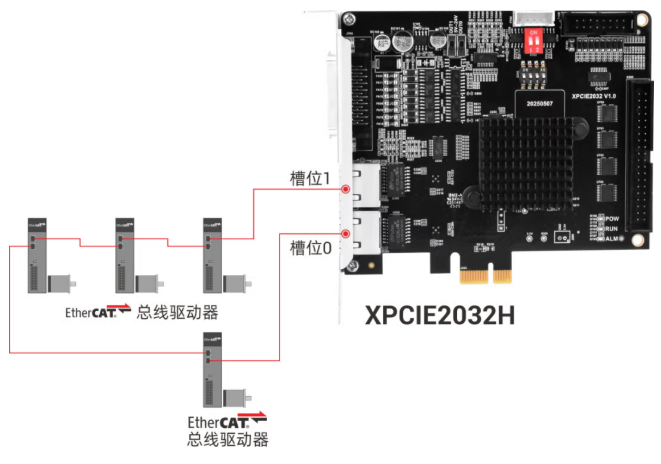

通过RTSys软件的在线命令功能，输入?*slot指令查询XPCIE2032H的槽位号分布情况如下：
4.通过Qt的定时器实时获取总线In口和Out口的通讯状态。
//3、更新ECAT In口与Out口状态
sprintf(Cmdbuff, "?NODE_INFO(%d,%d,6)",SlotId,CurNodeId);
Err = ZAux_Execute(g_handle, Cmdbuff, AckBuff, 256);
if( 0== Err)
{
Tempint =std::atoi(AckBuff);
//如果bit0为1，则总线IN口通讯正常，设置为绿色
if((Tempint==1)||(Tempint==3))
{
EcatInList[i]->setStyleSheet(
"QPushButton {"//背景色
" background-color: rgb(50, 205, 50);"
"}"
"QPushButton:hover {" //鼠标悬停时的背景色
" background-color: rgb(50, 205, 50);"
"}"
"QPushButton:pressed {"//鼠标按下时的背景色
" background-color: rgb(50, 205, 50);"
"}");
} //否则总线IN口通讯异常，设置为红色
else
{
EcatInList[i]->setStyleSheet(
"QPushButton {"//背景色
" background-color: rgb(205, 50, 50);"
"}"
"QPushButton:hover {" //鼠标悬停时的背景色
" background-color: rgb(205, 50, 50);"
"}"
"QPushButton:pressed {"//鼠标按下时的背景色
" background-color: rgb(205, 50, 50);"
"}");
}
//如果bit1为1，则总线Out口通讯正常，设置为绿色
if((Tempint==2)||(Tempint==3))
{
EcatOpList[i]->setStyleSheet(
"QPushButton {"//背景色
" background-color: rgb(50, 205, 50);"
"}"
"QPushButton:hover {" //鼠标悬停时的背景色
" background-color: rgb(50, 205, 50);"
"}"
"QPushButton:pressed {"//鼠标按下时的背景色
" background-color: rgb(50, 205, 50);"
"}");
}
//否则总线Out口通讯异常，设置为红色
else
{
EcatOpList[i]->setStyleSheet(
"QPushButton {"//背景色
" background-color: rgb(205, 50, 50);"
"}"
"QPushButton:hover {" //鼠标悬停时的背景色
" background-color: rgb(205, 50, 50);"
"}"
"QPushButton:pressed {"//鼠标按下时的背景色
" background-color: rgb(205, 50, 50);"
"}");
}
}
5.总线冗余演示视频可点击→“正运动强实时运动控制内核MotionRT750”查看。
完整代码获取地址
本次，正运动技术强实时运动控制内核MotionRT750(五)：EtherCAT总线冗余让生产制造更可靠，就分享到这里。
更多精彩内容请关注“正运动小助手”公众号，需要相关开发环境与例程代码，请咨询正运动技术销售工程师：400-089-8936。
