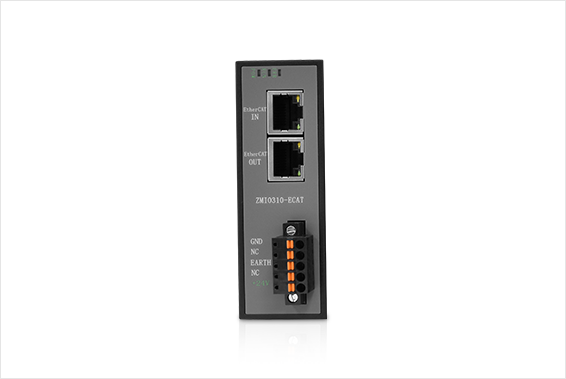

产品名称：ZMIO310-ECAT EtherCAT总线扩展模块
规 格：立式 EtherCAT 通讯模块
ZMIO310-ECAT通讯模块是配合EtherCAT总线控制器使用的EtherCAT总线从站通讯模块。当IO、AIO等资源不够的时候，需要先增加ECAT总线通讯模块，才可以接续其他扩展子模块。
IO：单个耦合器最多可扩展256路输入或256输出；
模拟量：单个耦合器最多可扩展32路AD或32路DA；
参数/规格 | ZMIO310-ECAT |
电源电压 | 24Vdc |
通讯协议 | EtherCAT工业实时总线协议 |
支持服务 | CoE（PDO、SDO） |
通讯周期s | 250μs、500μs、1ms、2ms、4ms等 |
最高通讯速度 | 以太网100Mbps |
网口 | 标准以太网RJ45接口 |
传输媒介 | 标准以太网线 |
传输距离 | 两节点小于100米 |
后续子模块扩展能力 | 最多可扩展 16 个输入/输出模块，或 8 个 AD/DA 模块，总数量最多 16 个，实际数量以各模块功耗进行限定 |
后续子模块最多IO数 | 最多可达256个 |
后续子模块最多AIO数 | 最多可达32个 |
后续从站数 | 最多可达32个 |
内部功耗 | 1.6W |
后续可提供功耗 | 8.4W |
产品特点
产品参数

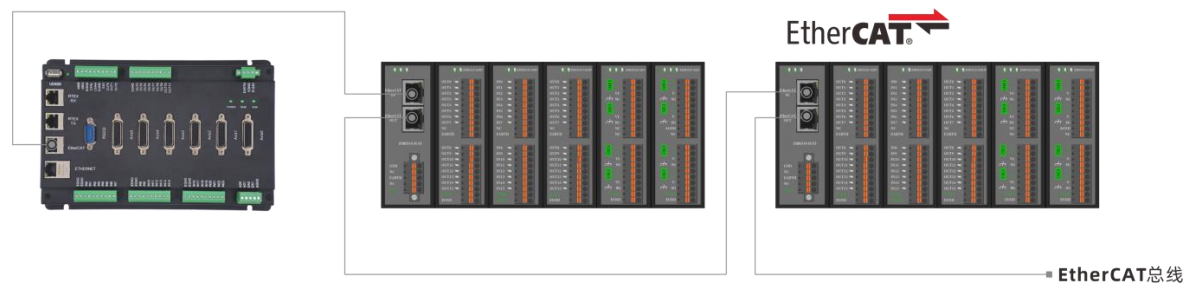

系统架构
