ZCAN总线扩展模块

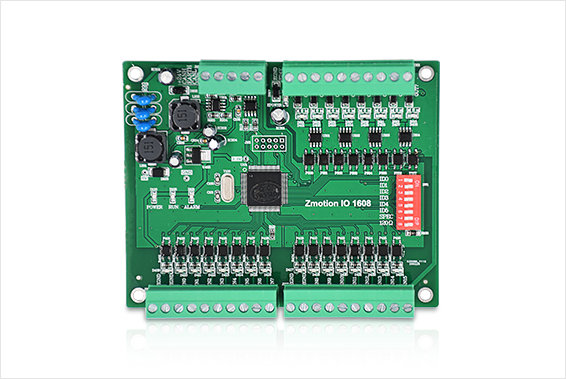

产品名称：ZIO1608

规 格：ZCAN总线扩展模块

ZIO1608是正运动技术开发的一款CAN总线扩展板；板载16路数字量输入端口、8路数字量输出端口，当ZCAN运动控制器的数字量IO资源不够时，可通过CAN总线链接多个ZIO1608进行资源扩充。扩展模块通过拨码来区分，控制器上程序只需通过映射后的IO编号就可以访问到扩展模块上的资源。

  • 16个通用输入口，8个通用输出口
    带一个CAN总线接口以连接主控制器

  • 拨码1-4选择CAN地址

    组合值

    起始IO编号

    结束IO编号

    0

    16

    31

    1

    32

    47

    2

    48

    63

    3

    64

    79

    4

    80

    95

    5

    96

    111

    6

    112

    127

    7

    128

    143

    8

    144

    159

    9

    160

    175

    10

    176

    191

    11

    192

    207

    12

    208

    223

    13

    224

    239

    14

    240

    255

    15

    256

    271

    拨码5-6选择CAN速度

    组合值

    说明

    0

    速度500KBPS

    1

    速度250KBPS

    2

    速度125KBPS

    3

    速度1MBPS

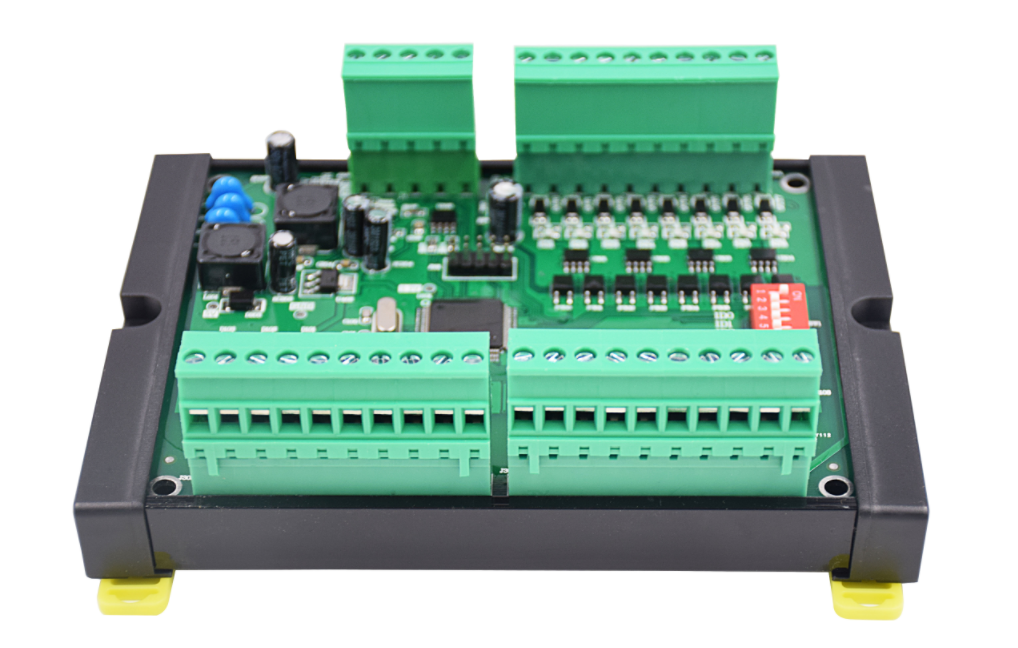

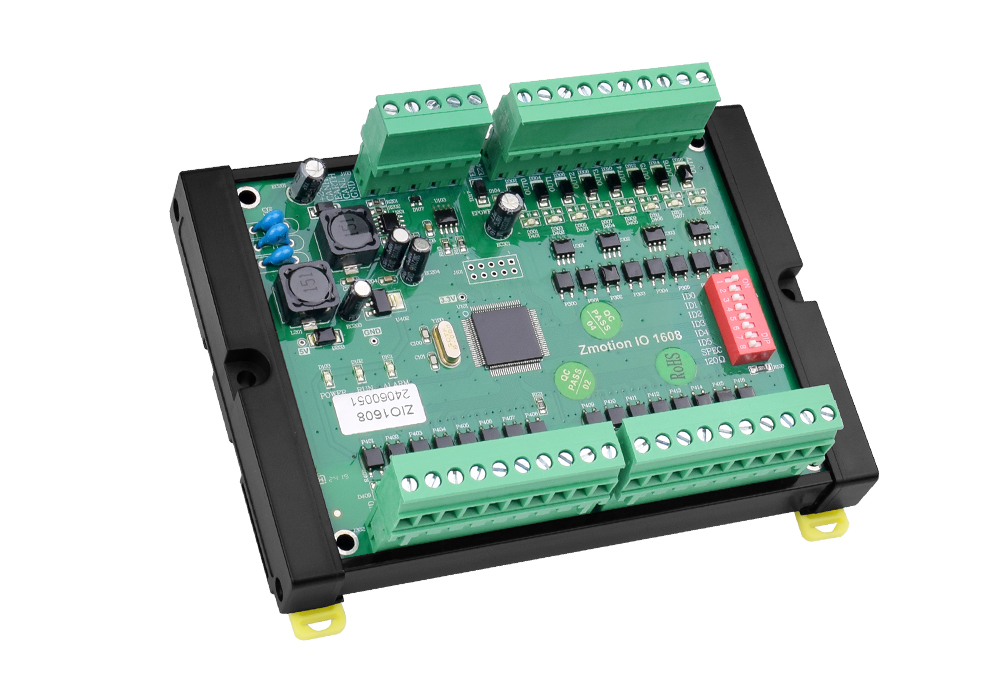

    可选配安装模组架

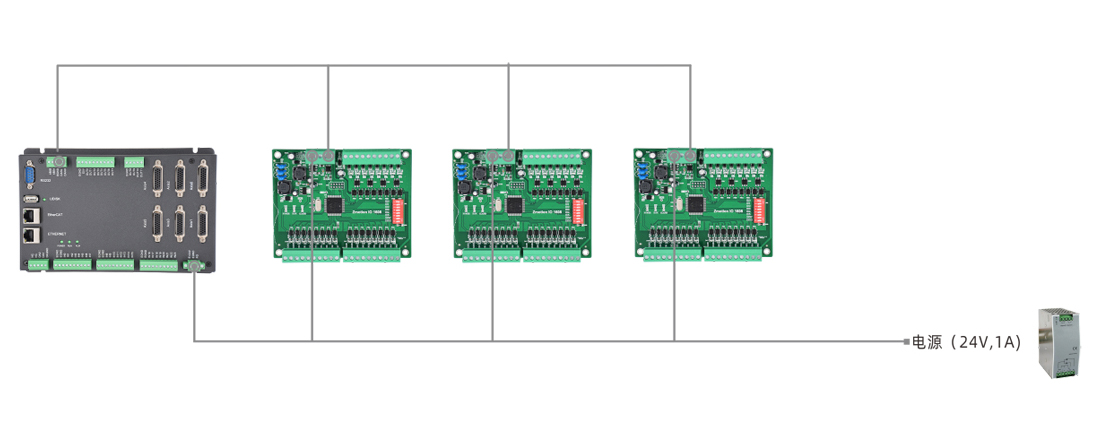

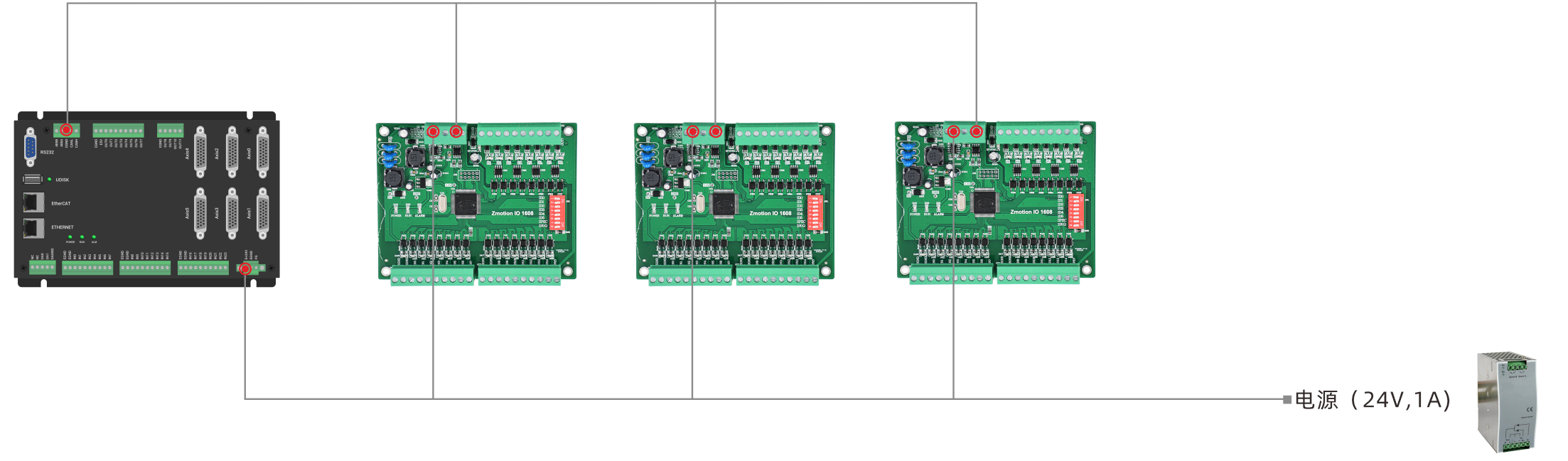

  • ZIO1608架构图.png


  • 名称 版本号 格式 大小 下载
    3D模型 - 《ZIO1608》 V RAR 1.23MB Download
    ZIO总线扩展模块用户手册V2.2.1 V2.2.1 PDF 4.39MB Download
