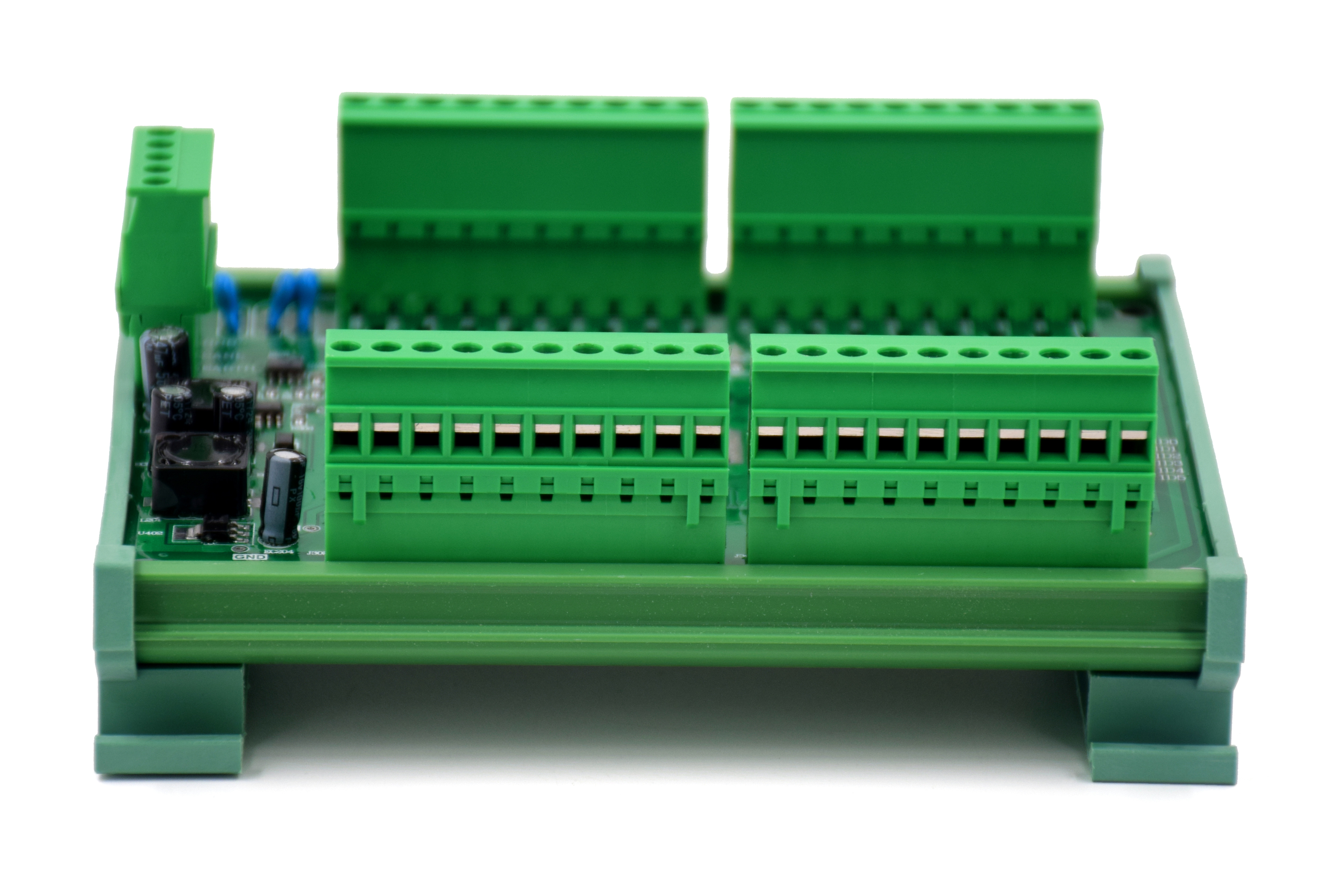

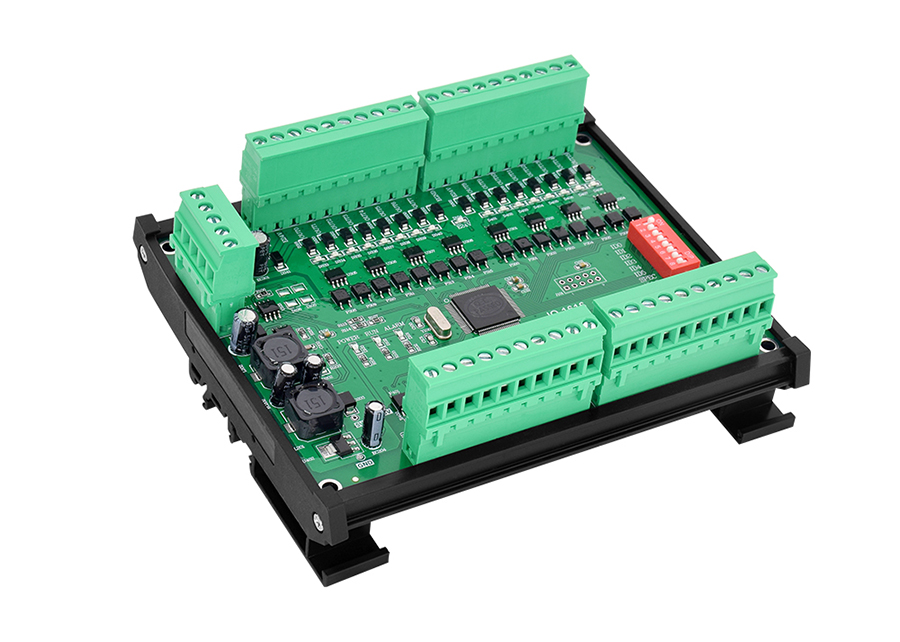

产品名称：ZIO1616
规 格：ZCAN总线扩展模块

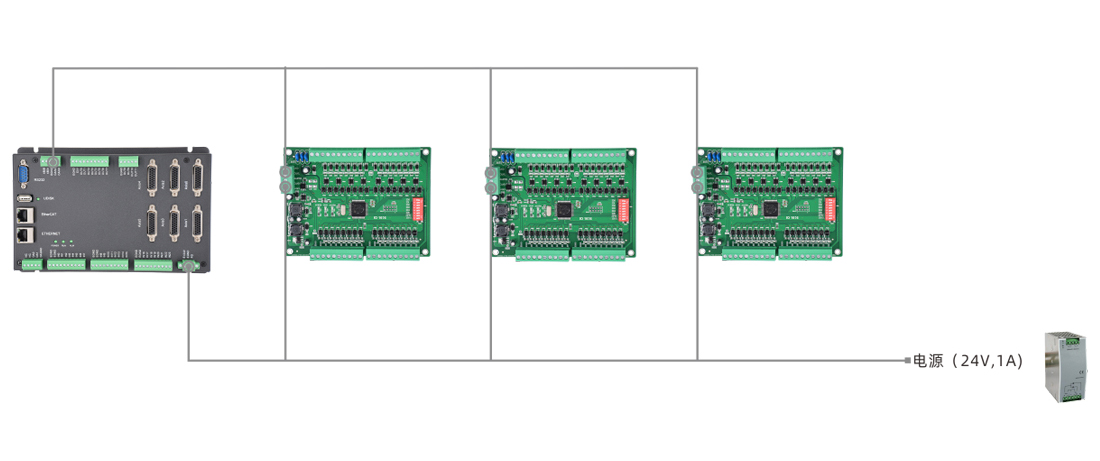

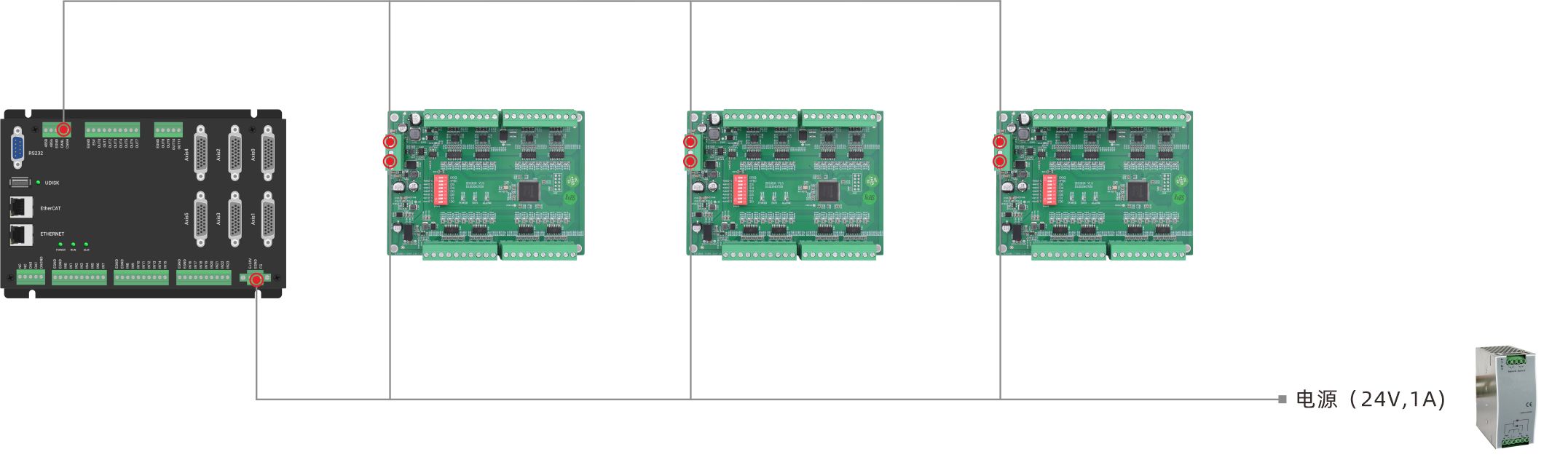

ZIO 系列扩展模块使用 CAN 总线连接到控制器使用，当控制器的 IO 等资源不够的时候，可以增加扩展模块来扩展更多资源，控制器通过 CAN 总线可以同时连接多个 ZIO 系列扩展模块。
数字量扩展：16 进 16 出(型号可选 PCB 型、模组型或模组盖板型)。
带一个 CAN 总线接口以连接主控制器。
该型号具有 IO 状态显示灯，便于查看 IO 状态。
组合值 | 起始IO编号 | 结束IO编号 |
0 | 16 | 31 |
1 | 32 | 47 |
2 | 48 | 63 |
3 | 64 | 79 |
4 | 80 | 95 |
5 | 96 | 111 |
6 | 112 | 127 |
7 | 128 | 143 |
8 | 144 | 159 |
9 | 160 | 175 |
10 | 176 | 191 |
11 | 192 | 207 |
12 | 208 | 223 |
13 | 224 | 239 |
14 | 240 | 255 |
15 | 256 | 271 |
组合值 | 说明 |
0 | 速度500KBPS |
1 | 速度250KBPS |
2 | 速度125KBPS |
3 | 速度1MBPS |
