首页 / 产品中心 / 软件平台 / ZCadToWork平滑加工验证软件
产品名称：ZCadToWork测试软件
规 格：ZCadToWork

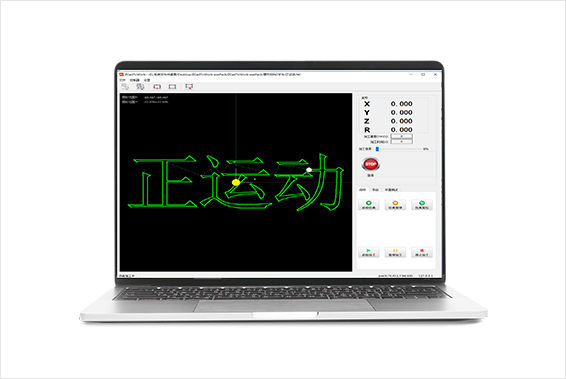

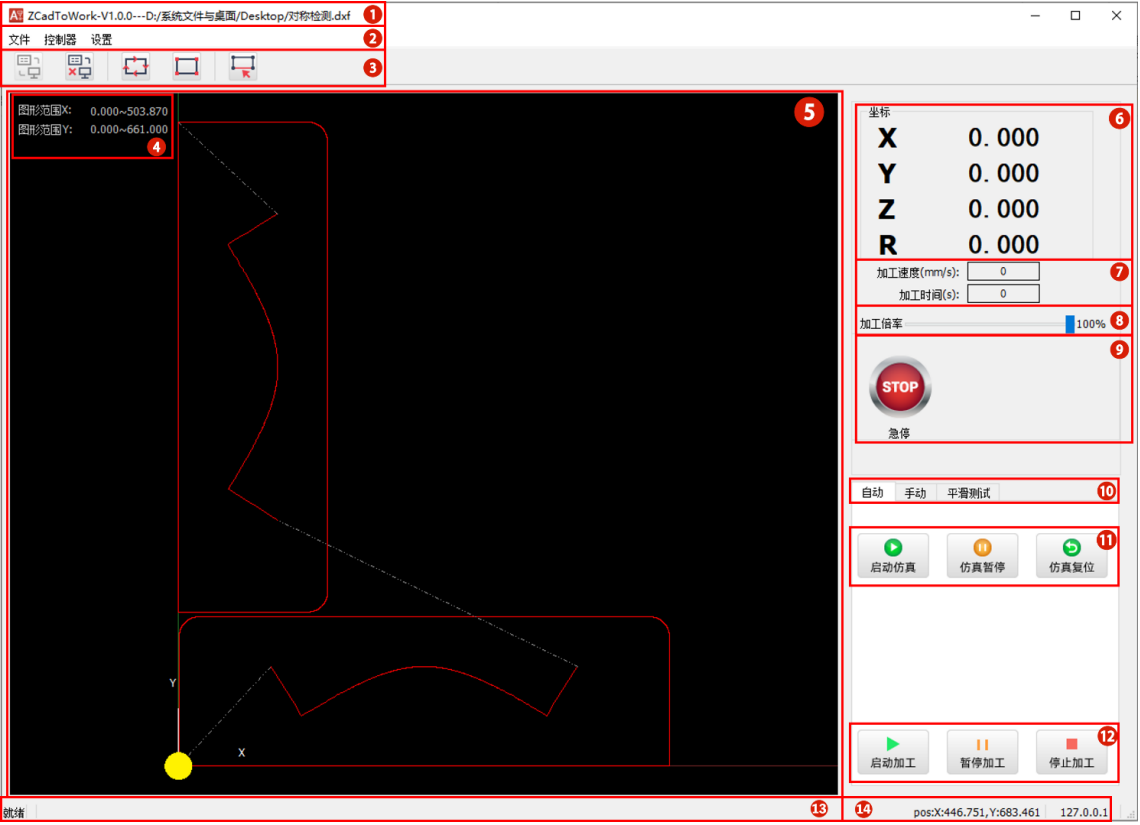

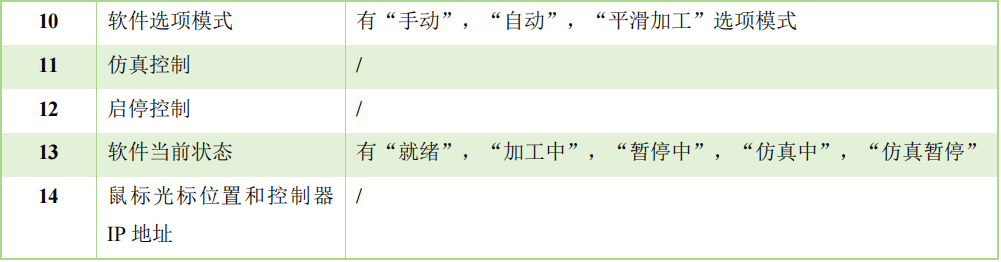

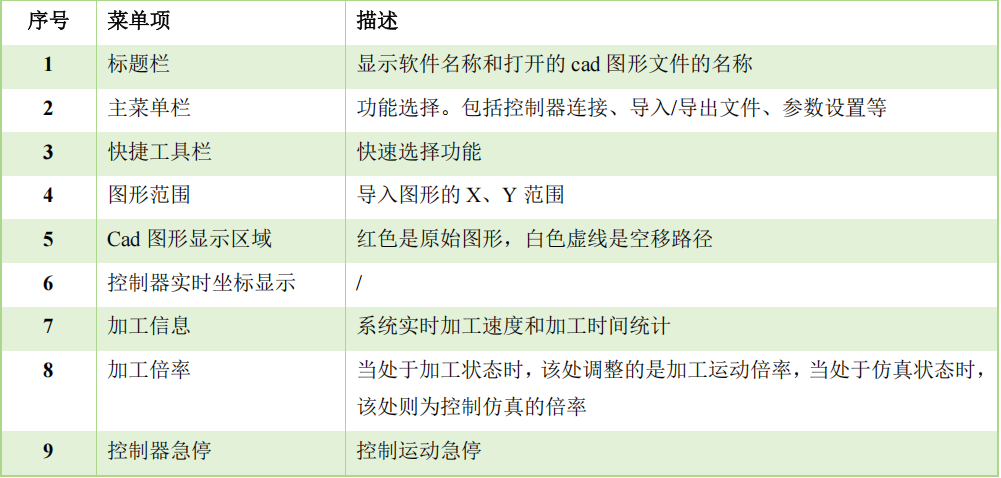

ZCadToWork是基于正运动控制器快速验证dxf图形细分加工轨迹平滑测试软件，主要用来在前期验证一个项目的运动控制性能。
主要功能包含：矢量文件的导入及其加工运行，对图形的优化及显示。软件还支持设置原点位置、规划平滑轨迹并预览、模拟加工等功能。另外还支持相应Basic代码及NC代码的生成和导出。
矢量文件的导入及其加工运行；
图形的优化、显示；
相应 Basic 代码及 NC 代码的生成和导出；
原点位置的设置；
加工轨迹的平滑轨迹规划和预览；
模拟加工等功能。
以下提供了几种参考运动参数设置方案，请谨慎根据实际机台进行设置！
关闭高级平滑参数，使用控制器内置的限速和平滑模式，关闭连续倒角平滑。
①Pr11 前瞻模式corner_mode = 2+8+16+32 = 58
②Pr12 减速角度=15
③Pr13 停止限速=45
④Pr14 平滑半径Zsmooth = 2 （根据实际轨迹误差设置）
⑤Pr15 连续倒角平滑zsmooth_mode=0
⑥Pr16 小圆限速半径300 （根据实际机台效果去设置）
⑦Pr17 小圆限速最小值50 （根据实际机台效果去设置）
关闭高级平滑参数，使用控制器内置的限速和平滑模式，开启连续倒角平滑。
①Pr11 前瞻模式corner_mode = 2+8+16+32 = 58
②Pr12 减速角度=15
③Pr13 停止限速=45
④Pr14 平滑半径ZSmooth = 2 （根据实际轨迹误差设置）
⑤Pr15 连续倒角平滑zsmooth_mode = 1
⑥Pr450各轴的corner_accel设置合理 例如2000,2000,2000
此参数设置之后，取代Pr16，Pr17，此参数设置越大，拐弯时限速值越高。
开启高级平滑参数，使用控制器内置的限速和平滑模式，关闭连续倒角平滑。
①Pr11 前瞻模式corner_mode = 2+8+16+32 = 58
②Pr12 减速角度=15
③Pr13 停止限速=45
④Pr14 平滑半径Zsmooth = 2 （根据实际轨迹误差设置）
⑤Pr15 连续倒角平滑zsmooth_mode开启 = 0
⑥Pr16 小圆限速半径300 （根据实际机台效果去设置）
⑦Pr17 小圆限速最小值50 （根据实际机台效果去设置）
开启高级平滑参数，使用控制器内置的限速和平滑模式，开启连续倒角平滑。
①Pr11 前瞻模式corner_mode = 2+8+16+32 = 58
②Pr12 减速角度=15
③Pr13 停止限速=45
④Pr14 平滑半径Zsmooth = 2 （根据实际轨迹误差设置）
⑤Pr15 连续倒角平滑zsmooth_mode开启 = 1
⑥Pr450各轴的corner_accel设置合理 例如2000,2000,2000
此参数设置之后，取代Pr16，Pr17，Pr18。
| 名称 | 版本号 | 格式 | 大小 | 下载 |
|---|---|---|---|---|
| ZCadToWork使用说明书V1.0.0 | V1.0.0 | 1.56MB | Download |
