一、电机轴相关问题
1.回零问题
电机回零,轴不能动
参考现象:发送轴回零指令后,轴没反应。
解决方法:
1.首先检查轴状态是否报警;
2.检查是否能正常控制轴点动;
3.如果是总线驱动器,要检查总线驱动器的输入口信号是否需要反转;最后检查原点信号是否在触发状态,原点信号是否需要反转;
4.总线驱动的回零方式是否跟驱动器手册上面的方式对应。
总线电机用Z相回零报错
解决方法:
总线类型的轴不支持控制器Z相回零,所以使用z相回零时,要把编码器的z相信号接入控制器才可以。因为z相信号不在控制器上而在驱动器上,所以只能用驱动器自己的Z相回零功能,使用回零模式21模式调用驱动器回零方式,不是回零模式的1,2模式。
总线驱动器回零轴不运动
问题现象: 使用总线驱动器回零时有时候轴不运动,轴状态一直显示在回零状态。查看相关数据字典发现模式有切换到回零模式,并且6041的12bit为0表示回零未完成。
解决办法:
1.检查轴是否能正常进行手动运动,观察限位是否报警。
2.检查驱动器参数,6099驱动器回零速度设置是否较小,609A驱动器回零加速度设置是否较小,和检查二次爬行速度设置是否正常。
3.检查驱动器上电校验目标位置和当前位置,上电时反馈位置变大,出现误差较大,所以停机了。驱动器那边改了驱动器的参数,防止校验就行了。
调用datum21指令,Ethercat驱动器回零模式时,轴往mpos = 0方向运动
解决办法:
1.若使用的是pdo设置-1,驱动器配置中未加入6060,未配置回零模式,则会导致回零异常。
2.驱动器回零模式将当前位置设置为0。
DATUM(13)实际往负向回零的可能原因
1.可能原点信号极性反了,检测原点传感器的信号是否是默认常闭;
2.可能是电机方向反了,检查手动运动的方向是否一致;
3.限位信号极性错误,或者正负限位原点信号绑定错了;
4.程序问题,datum(13)触发后又调用了其他负向回零模式;
5.原点信号误触发。
DATUM(3)碰到原点开关不停止异常问题
参考现象:轴位于原点以及负限位之间,驱动一个轴,用回零模式3,会有偶发性的情况,碰到原点不掉头,一直往正向跑。然后出现这个情况的时候,停止轴运动,再重新驱动轴往负向走,就会一直往正向撞机。
排查步骤:
1.手动运动确认电机方向;
2.通过示波器抓取波形,确认是有偶发性出现运动控制走正向,实际运动方向相反,且撞到负限位的情况;
3.检查控制程序逻辑,通过关闭上位机软件,用ZDevelop编写脚本,复现上位控制逻辑,且重复运动,若出现同样的问题,则进行下一步;
4.检查硬件接线,是否采用双绞屏蔽线,更换后再单独接线测试;
5.检查是否固件问题或控制器老旧问题;可考虑更换新老运动控制器,更新新老固件,若依然出现这个情况;
6.检查基础参数设置;改加减速,回零参数验证;(若无法解决则进行下一步);
7.排查是否为驱动器问题,可能为步进电机执行问题。
二、抖动问题
使用总线轴/脉冲轴出现速度异常抖动或者速度波形跳动较大的问题

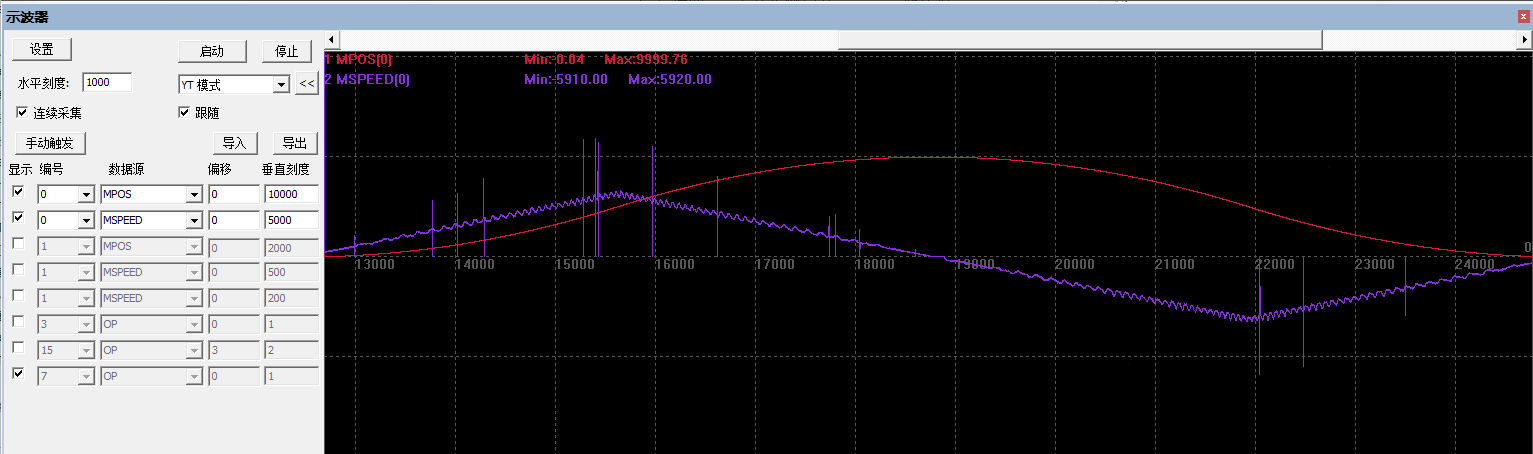

参考现象:使用总线轴/脉冲轴出现速度异常抖动或者速度波形跳动较大的情况,例如下图所示情况:
解决方案:
1.总线轴
a.使用SERVO_PERIOD指令修改总线周期,对比波形是否恢复正常;
b.设置SYSTEM_ZSET=128,即把bit7置1或0,看看开启总线时钟优化还是关闭时钟优化好;
c.设置起始速度LSPEED的值小于等于SPEED值的10%并且从最小值开始调整;

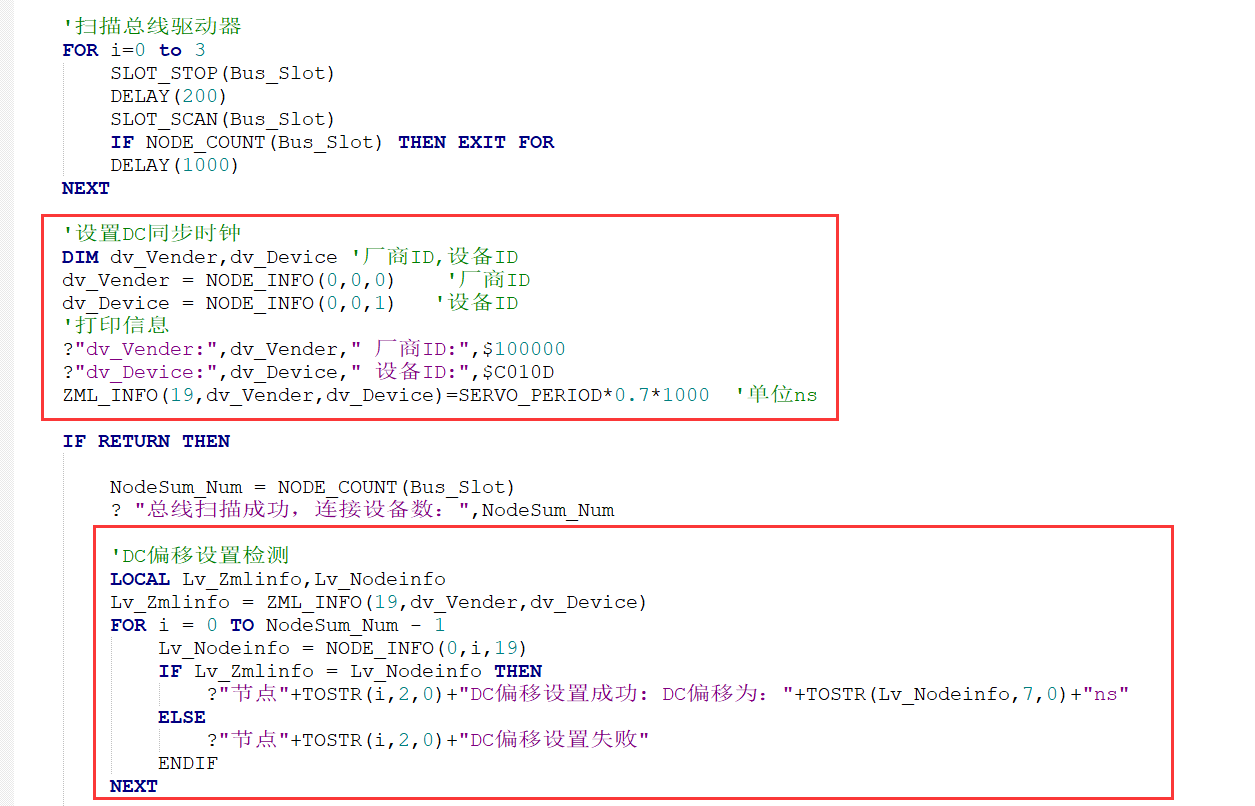

d.使用ZML_INFO指令修改DC偏移时间,一般设置成总线周期的1/2,1/4,1/8,或0.7看看那个效果好;
e.STEPPER_SMOOTH--减小系统对凸轮脉冲输出的平滑。该参数不能设置为0,建议该参数最小设置不超过周期的1/4;
f.若是7系列控制器,在RT控制台config界面更改CPU占用率,对比波形是否发生改变;若不是7系则可以忽略该步骤。
2.脉冲轴
a.设置起始速度LSPEED的值小于等于SPEED值的10%并且从小值开始调整;
b.STEPPER_SMOOTH--减小系统对凸轮脉冲输出的平滑。该参数不能设置为0,建议该参数最小设置不超过周期的1/4。
限位抖动问题
参考现象:机台走单轴上下往返运动,向上运动到最高点碰到限位后,反向运动时会有异响并抖动。
解决方案:
1.调节增大电机刚性,增大快减速值;
2.到限位时增加delay延时。
手动运动,停止的时候抖动很大
可能原因:
停止的时候调用的cancel(2)指令,fastdec设置得比较大
解决方法:
1.调用cancel指令之前把fastdec的减小,停止后修改回正常的较大值;
2.使用cancel(4)模式,取消当前运动和缓冲运动,停止速度参考减速度DECEL;
3.检查下伺服电机内的加减速字典参数是否合理(重点关注)
三、其他问题
电机方向反了的处理方法(如何修改电机方向?)
解决方法:
1.检查电机方向线与控制器方向线是否对应连接;
2.若是脉冲方式,使用INVERT_STEP指令(使用方法参考Basic手册),修改脉冲逻辑观察效果或修改驱动器信号线;若是总线方式,可通过操作数据字典(查阅驱动器手册)修改电机方向;
3.驱动器软件修改电机方向,个别驱动器修改电机方向时编码器方向没有改变,注意修改编码器方向。
发送运动指令电机不动作
解决方法:
参考RTBasic手册的23.1常见问题列表的问题排查章节。
1.使用RTSys软件的手动运动工具观察电机是否转动,若转动则是程序问题;
2.检查轴DPOS是否改变,若不变则确认是否有软/硬限位、报警信号起作用,轴状态AXISSTATUS是否正常;
3.确认控制器是否正常发送脉冲;
4.确认电机是否使能成功;
5.确认检查对应轴的轴类型ATYPE配置是否正确;
6.确认脉冲当量UNITS、速度的值是否合适,如果有编码器反馈查看MPOS是否变化;
7.确认驱动器脉冲模式和控制器的脉冲模式(invert_step指令查看)是否匹配;
8.控制器端或驱动器端是否产生报警;
9.若以上步骤都无法解决,则检查物理接线是否正确后重新排查。
如何使轴立刻停止运动(轴无法立刻停止运动)
1.使用CANCEL和RAPIDSTOP指令停止,指令使用参考《RTBasic》手册;
2.通过加大FASTDEC (快减减速度)的参数值来减少轴过冲的距离;
3.使用 RAPIDSTOP(3)指令,发送立刻中断脉冲指令,观察过冲距离是否满足要求。
(注意:高速场合不推荐立刻中断脉冲)
为什么圆弧指令的运动方向和自己规划的是相反的
可能原因:
1.电机方向不对应;
2.程序中选择的轴号不对应,例如base(0,1)颠倒为base(1,0)。
解决方法:
电机方向不对应的排查方法
1.检查电机方向线与控制器方向线是否对应连接;
2.若是脉冲方式,使用INVERT_STEP指令(使用方法参考Basic手册),修改脉冲逻辑观察效果或修改驱动器信号线;若是总线方式,可通过操作数据字典(查阅驱动器手册)修改电机方向;
3.驱动器软件修改电机方向,个别驱动器修改电机方向时编码器方向没有改变,注意修改编码器方向。
程序中选择轴号不对应的排查方法:使用RTSys软件的手动运动工具观察
控制器ADDAX龙门实现(如何使用控制器实现龙门同步?)
解决方案:
1.推荐直接使用驱动器的龙门同步算法;
2.使用绝对值伺服(或者搭配光栅尺,精度更高),先设定一个Y1Y2的正常偏差值,每次回原点之后,根据编码器原始值encoder比较,做一个龙门矫正;
3.控制器可以使用ADDAX指令叠加方法;两个驱动的响应和性能反馈不一致或其中一个轴报警但无动作时,可以从程序中判断2个编码器的差值防止蹩到,外加力矩限制来保护。
如何判断电机实际到位?
解决方法:先判断idle,再判断mpos的值或者判断驱动器反馈的到位信号。
电机轴持续向负方向运动,在触碰到负限位,轴继续前行,随后快速回退到限位之前
参考现象:电机轴持续向负方向运动,在触碰到负限位,轴继续前行,随后快速回退到限位之前
解决方法:
1.检查控制器的轴参数,如速度、加减速度是否合理;
2.检查伺服的驱动器的内部设定的加减速字典参数是否正确。(着重检查)
XY轴插补画圆,速度慢的时候正常,速度快的时候会变形
可能原因:
驱动器跟随性较差导致
解决方法:
1.通过示波器去抓取dpos(命令位置)和mpos(反馈),看轨迹规划和反馈是否正常;
2.如果规划是正确的,反馈的由于速度提升导致的跟随效果变差,调整驱动器参数,惯量比,提高同步性能;
3.检查控制器的轴参数,如脉冲当量、速度、加减速度是否合理。
不支持硬件位置比较输出时,如何实现轴在运动时精准操作输出口功能
参考现象:
想要实现轴在运动过程中尽可能精准操作输出口,但控制器不支持硬件位置比较输出,用软件比较需要程序中手动关闭比较使能,来料时刻不确定,太过麻烦不好处理,又需要确保动作连贯,不想拆分轨迹插入IO操作指令,怎么处理?
解决方法:
利用其他轴的缓冲资源,搭配move_wait与move_op2 实现,使用过程中注意OP2的输出时间。
操作步骤:
获取到需要触发的目标位置,不管是锁存获取还是提前示教轨迹获取。
例如:假设运动轴是轴0,那么可以使用轴0以外的轴的缓冲来实现位置监控和输出:
如:pos = 100.36
move_wait(dpos,0,1,pos)axis(1)
move_op2(11,1,50)axis(1)
其中POS 是轴0需要触发的位置,用轴1的缓冲监控dpos(0),满足条件后输出11打开50MS。
