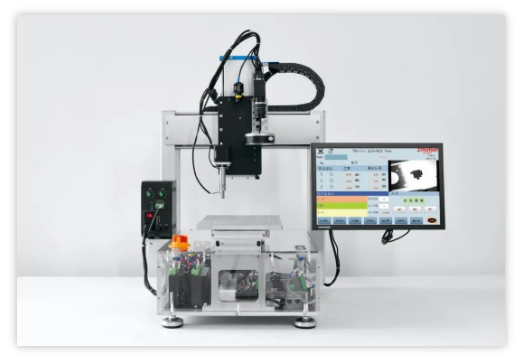

一、硬件平台

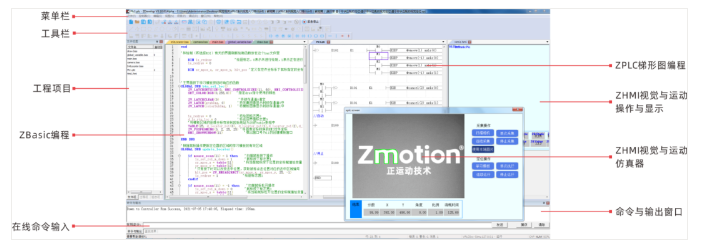

ZDevelop 是正运动技术ZMoiton系列运动控制器的PC端程序开发调试与诊断软件，通过它用户能够直接对控制器进行程序编辑与配置，快速开发应用、实时诊断系统运行参数以及对运动控制。

ZDevelop支持三种编程方式，分别为ZBasic、ZPLC梯形图、ZHMI组态，使用ZDevelop软件编写的程序可以下载到正运动控制器里，也可以下载到仿真器在PC平台仿真运行。

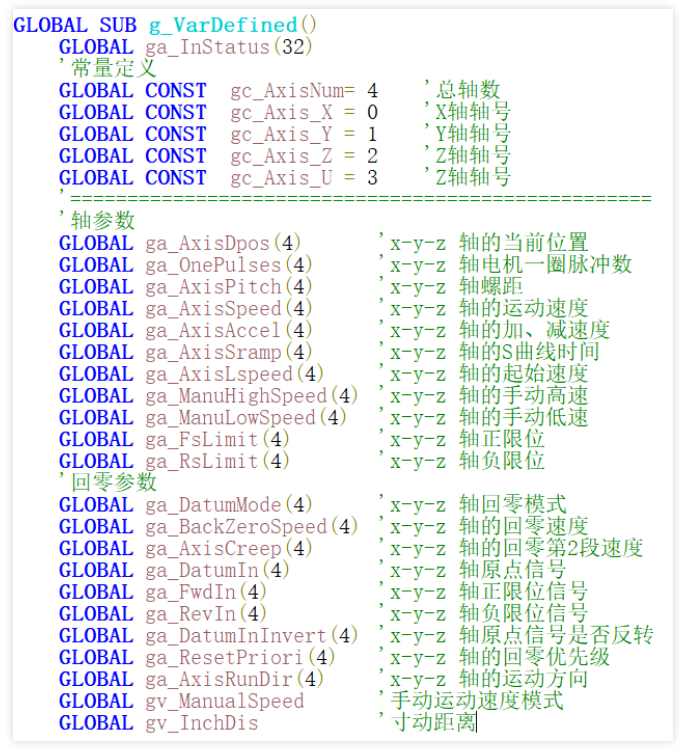

一、机械参数相关变量的定义

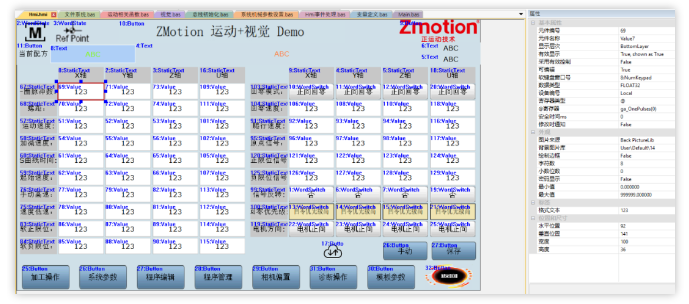

通过Hmi里面的值显示和字状态切换等元件完成以下界面的设计。

三、机械参数的保存与生效

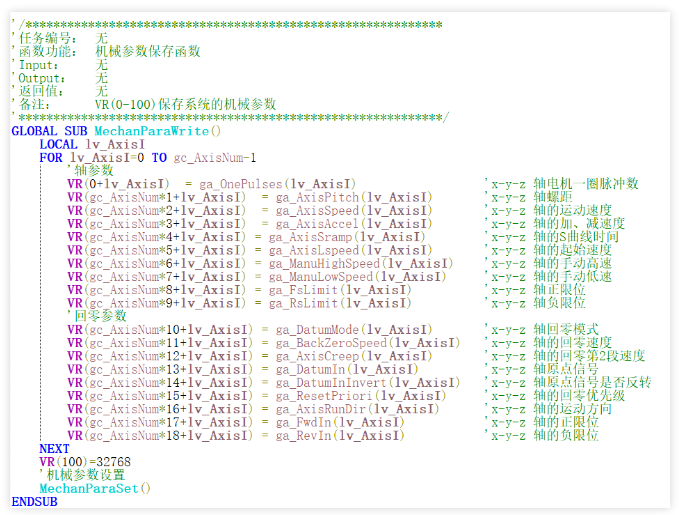

当点击保存按钮时调用函数 MechanParaWrite( ) ,将机械参数的保存到VR(0)-VR(100)实现掉电保存的目的。

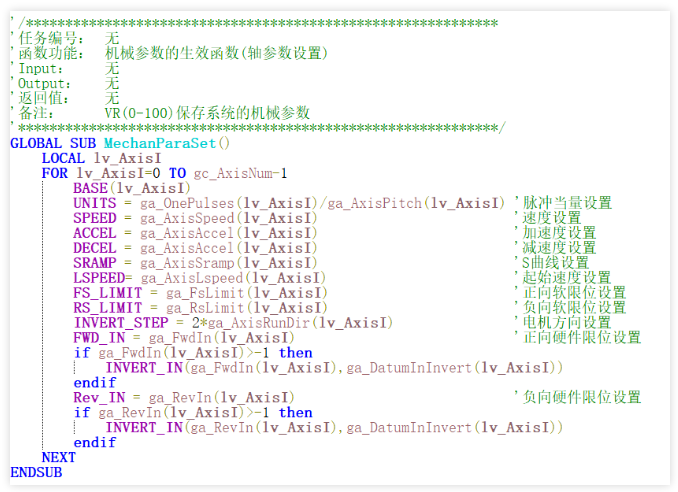

将 机械参数保存到VR寄存器之后，然后调用函数 MechanParaSet() ，进行机械参数的生 效。

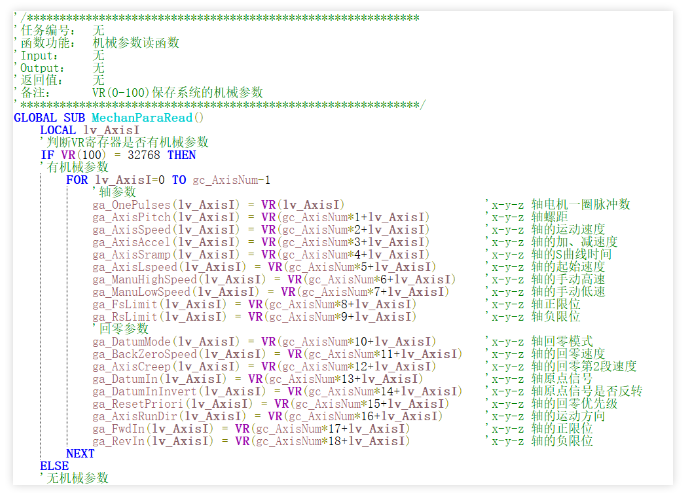

在系统初始化函数 MainInit() 里面调用机械参数的读取函数 MechanParaRead() 和机械参数的设置函数 MechanParaSet() ，实现机械参数的恢复。

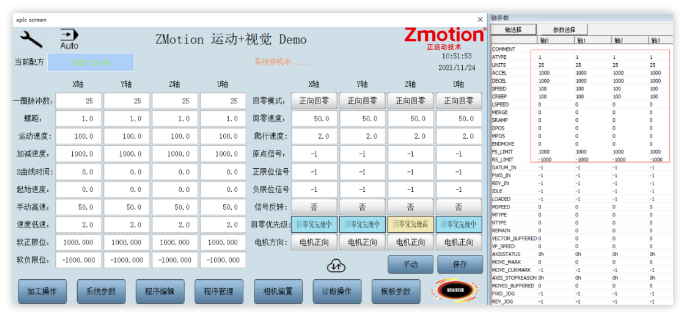

五、 保存下载到控制器中调试效果

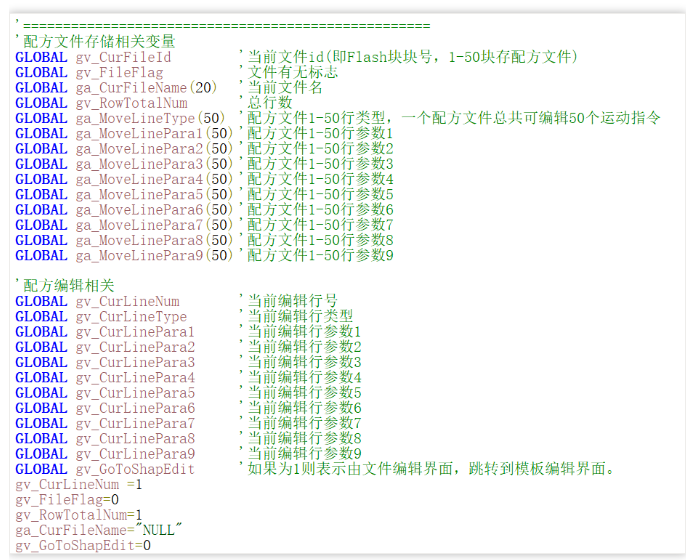

一、 配方文件相关变量的定义

1.空行

2.单轴运动

ga_MoveLineType =1 单轴运动

g_MoveLinePara1: 轴选择;

g_MoveLinePara2: 运动距离;

g_MoveLinePara3：0-相对运动/1-绝对运动;

g_MoveLinePara4：运动速度

3.三轴直线插补

ga_MoveLineType =2 三轴直线插补

g_MoveLinePara1: X轴运动距离;

g_MoveLinePara2: Y轴运动距离；

g_MoveLinePara3: Z轴运动距离;

g_MoveLinePara4：0-相对运动/1-绝对运动;

g_MoveLinePara5：插补和速度;

g_MoveLinePara6：0-针尖示教/1-相机示教

4.三点圆弧

ga_MoveLineType =3三点圆弧

g_MoveLinePara1: X轴中间点位置;

g_MoveLinePara2: Y轴中间点位置;

g_MoveLinePara3: X轴结束点位置;

g_MoveLinePara4: Y轴结束点位置;

g_MoveLinePara5：0-相对运动/1-绝对运动;

g_MoveLinePara6：插补合速度;

g_MoveLinePara7：0-针尖示教/1-相机示教

5.圆心圆弧

ga_MoveLineType =4圆心圆弧

g_MoveLinePara1: X轴终点位置;

g_MoveLinePara2: Y轴终点位置;

g_MoveLinePara3: X轴圆心位置;

g_MoveLinePara4: Y轴圆心位置;

g_MoveLinePara4：0-逆时针/1-顺时针;

g_MoveLinePara6：0-相对运动/1-绝对运动;

g_MoveLinePara7：插补合速度；

g_MoveLinePara8：0-针尖示教/1-相机示教

6.输出口设置

ga_MoveLineType =6输入口检测；

g_MoveLinePara1: 输入口选择;

g_MoveLinePara2: 输入口检测状态;

g_MoveLinePara3: 检测超时时间（超过这个时间配方程序将停止并报警）

ga_MoveLineType =7等待延时；

g_MoveLinePara1: 等待时间；

ga_MoveLineType =8视觉纠偏1-单点匹配；

(g_MoveLinePara1,g_MoveLinePara2,g_MoveLinePara3) 纠偏拍照位（x,y,z）

(g_MoveLinePara4,g_MoveLinePara5,g_MoveLinePara6) 匹配到的基准坐标（x,y,角度）

g_MoveLinePara7,模板编号

g_MoveLinePara8,运动到拍照位的速度

ga_MoveLineType =9视觉纠偏2-双mark点匹配；

(g_MoveLinePara1,g_MoveLinePara2,g_MoveLinePara3) 纠偏拍照位1（x1,y1,z）

(g_MoveLinePara4,g_MoveLinePara5,g_MoveLinePara3) 纠偏拍照位1（x2,y2,z）

(g_MoveLinePara6,g_MoveLinePara7,g_MoveLinePara8) 匹配到的基准坐标（x,y,角度）

g_MoveLinePara9  模板编号1+10*模板编号2+100*运动到拍照位的速度

ga_MoveLineType =10连续插补；

g_MoveLinePara1: 0-关闭/1-打开连续插补；

ga_MoveLineType =11拐角减速设置；

g_MoveLinePara1: 0-关闭/1-打开拐角减速功能；

g_MoveLinePara2: 开始减速角度；

g_MoveLinePara3：结束减速角度；

g_MoveLinePara4：SP速度（等比减速用）

ga_MoveLineType =12自动倒角功能；

g_MoveLinePara1: 0-关闭/1-打开 自动倒角功能；

g_MoveLinePara2: 倒角半径

三、 配方编辑HMI界面设计

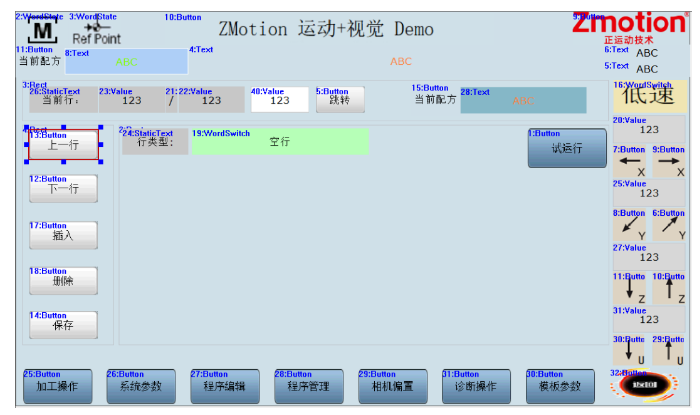

实现点击上一行、下一行实现当前编辑行行号的切换，点击行类型实现当前编辑行行类型的选择。

四、 配方文件的编辑

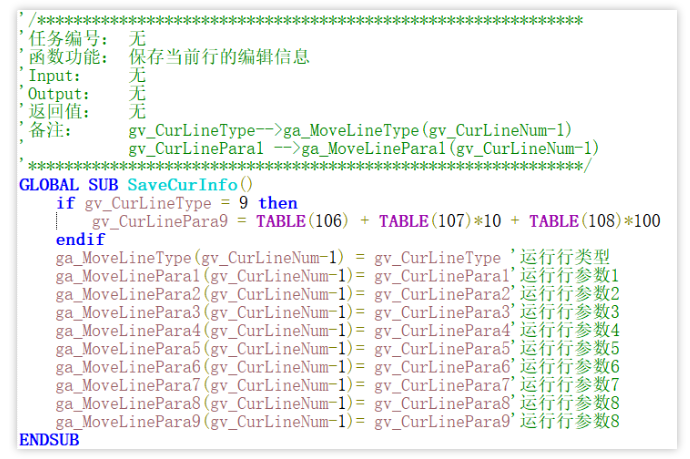

2.保存当前行的编辑信息

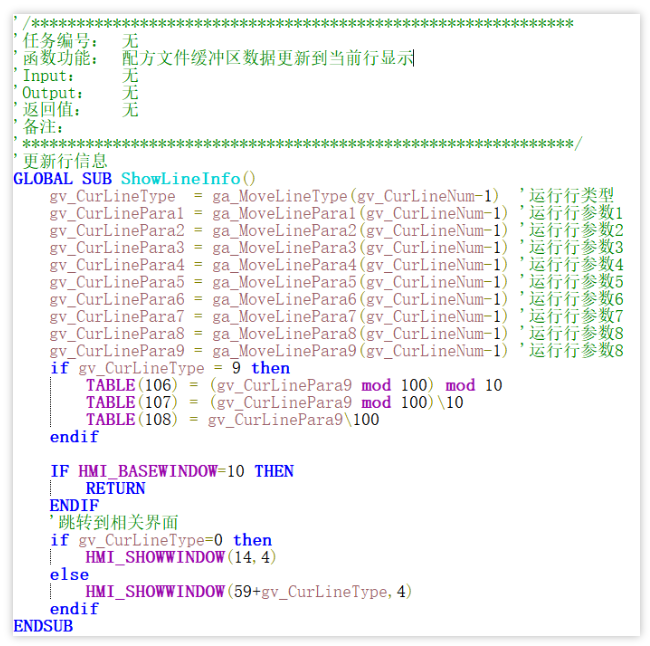

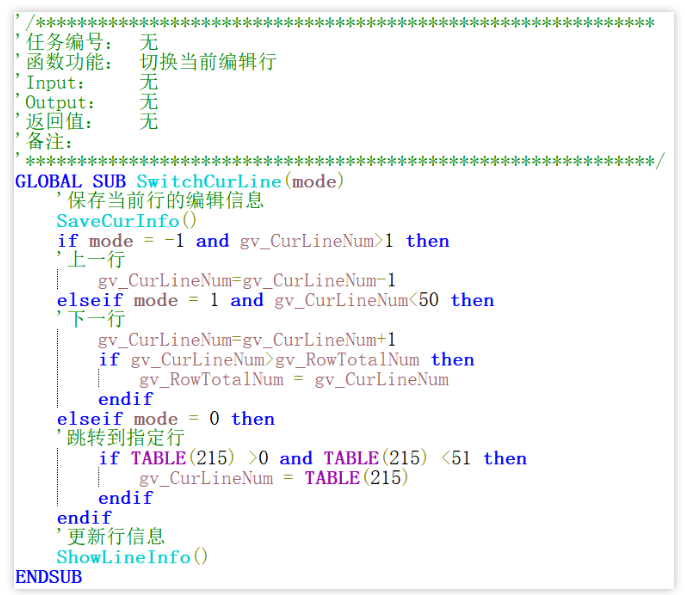

3.行切换

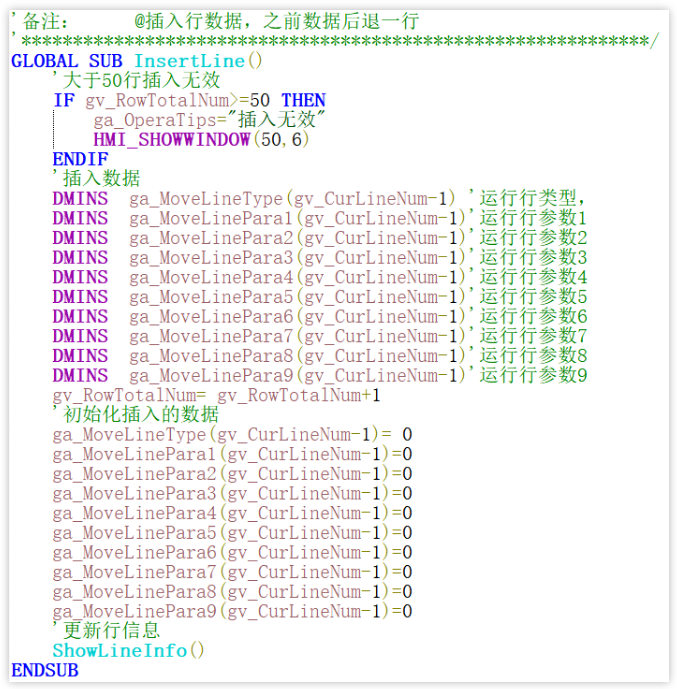

4.行插入

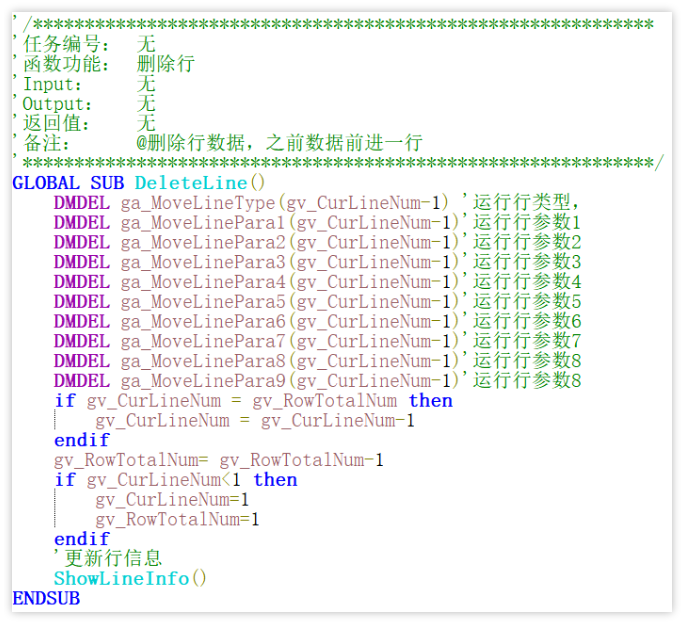

5.行删除

五、配方文件的保存

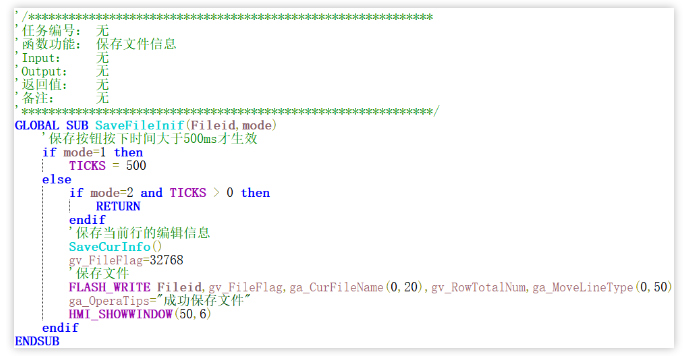

当点击保存按钮时调用函数SaveFileInif(Fileid,mode)，将配方文件保存到对应的Flash块里面。

六、配方文件的读取

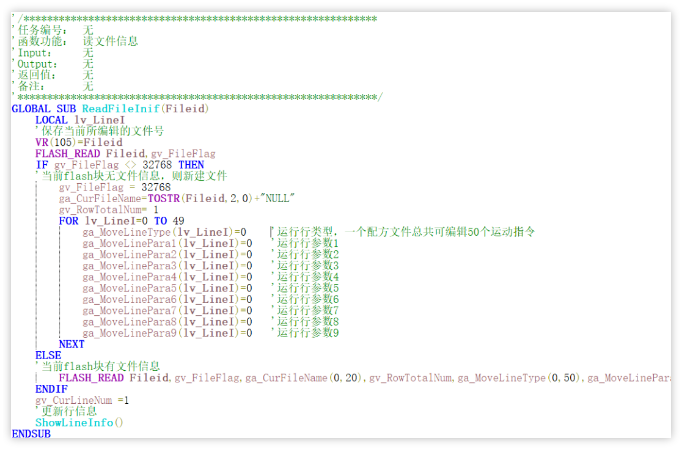

在系统重启后或者切换文件时需要我们重新读取配方文件里面的数据，这时候我们可以通过调用函数ReadFileInif(Fileid)实现。
