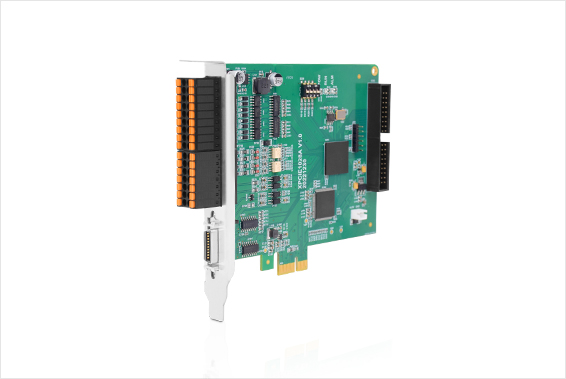

产品名称：XPCIE1028 视觉筛选机PCIe控制卡
规格：4轴 PCIe脉冲运动控制卡
XPCIE1028 运动控制卡是一款PCI Express®总线运动控制卡，可以控制多个步进电机或数字式伺服电机。
XPCIE1028 运动控制卡适合于多轴点位运动、插补运动、轨迹规划、手轮控制、编码器位置检测、IO 控制、位置锁存等功能的应用。
XPCIE1028 运动控制卡适配硬件自定义配置要求 CPU 对标 i5-4 代 4 核以上，主频不低于 2GHZ，运行内存 8G 以上，硬盘 256M 以上。
XPCIE1028 运动控制卡需配合 MotionRT7 使用。
标配支持 4 轴运动控制。
脉冲轴输出模式：脉冲/方向
支持编码器位置测量，可以配置为手轮输入模式。
脉冲轴最大输出脉冲频率 10MHz。
支持 8 路高速输入，4 路锁存输入；支持 16 路高速输出，2 路 PWM 输出。
输出口最大输出电流可达 300mA，可直接驱动部分电磁阀。
支持直线插补、任意空间圆弧插补、螺旋插补、连续插补。
支持电子凸轮、电子齿轮、同步跟随、虚拟轴等功能。
支持脉冲闭环，螺距补偿等功能。
支持 ZBasic 多文件多任务编程。
多种程序加密手段，保护客户的知识产权。
| 项目 | 描述 |
| 型号 | XPCIE1028 |
| 基本轴数 | 运动控制卡上标配 4 轴，具体根据需求使用 License 配置。 |
| 基本轴类型 | 本地脉冲轴 |
| 数字 IO 数 | 30 进 34 出(带过流保护)，其中 8 路为高速输入，16 路输出为高速输出。 |
| 脉冲最高频率 | 10MHz |
| 电源输入 | 24V 直流输入 |
| 外形尺寸 | 120*106mm |
订货信息：
| 界面 | 选配功能 | 定义描述 |
| License参数 | Frame | R1：适用于普通机械手 |
| Robot | R6：适用于6关节机械手及特殊结构机械手 | |
| NcGcode | NC：适用NCG代码功能 | |
| HW | HW：适用于HW硬件比较输出功能，最多可选16个通道 | |
| ZVision | ZV：适用于视觉指令与功能 | |
| Motor | 实际轴数选择，设置轴数值要比使用轴数量值大 AX4：最多可使用4个轴 AX6：最多可使用6个轴 AX8：最多可使用8个轴 AX16：最多可使用16个轴 AX24：最多可使用24个轴 AX32：最多可使用32个轴 AX64：最多可使用64个轴 | |
| Motion | 支持的运动功能选择 MOO：点位运动 MO2：点位运动、电子凸轮、直线插补 MO8：点位运动、电子凸轮、直线插补、圆弧插补、连续插补 |
产品特点
产品参数

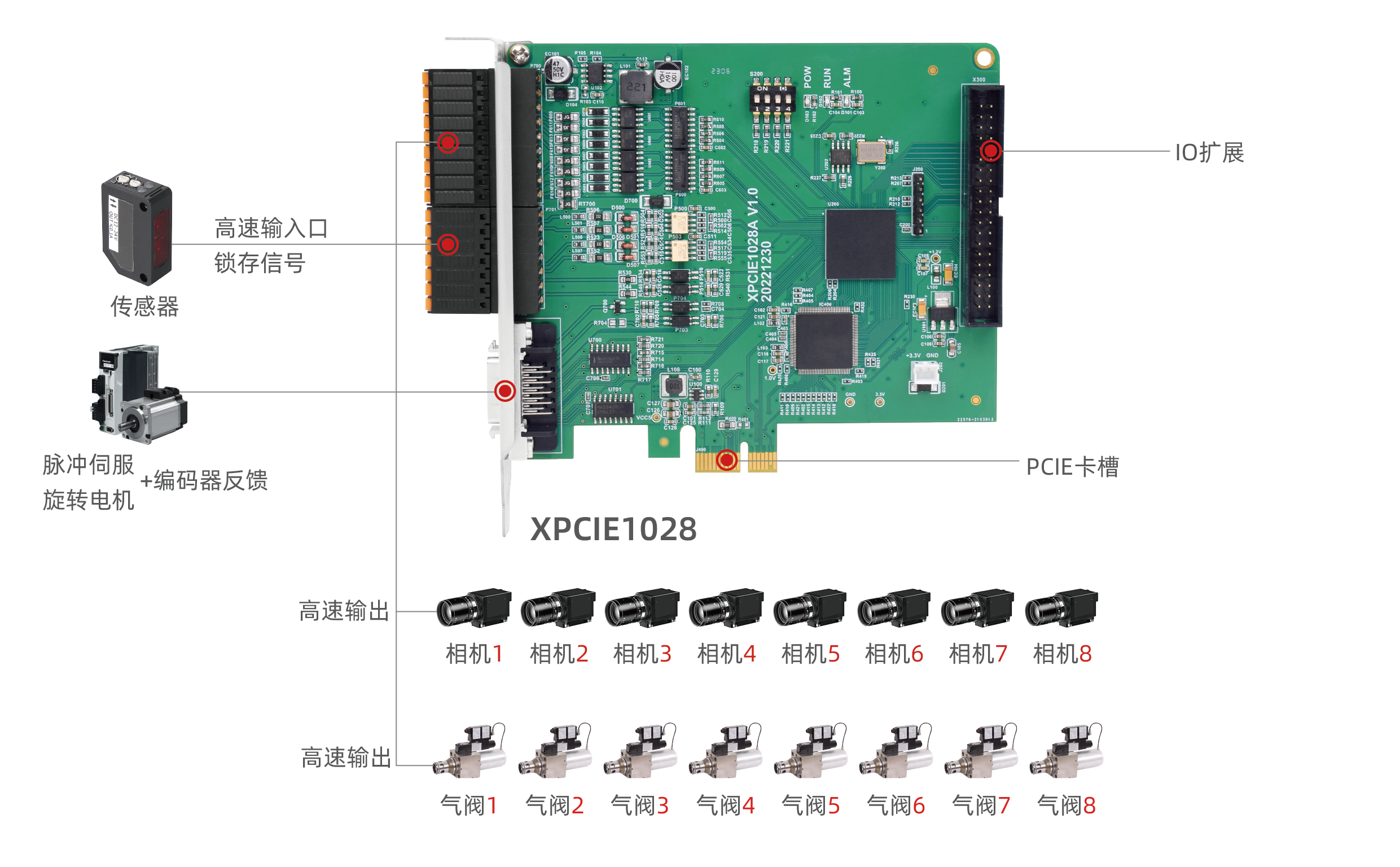

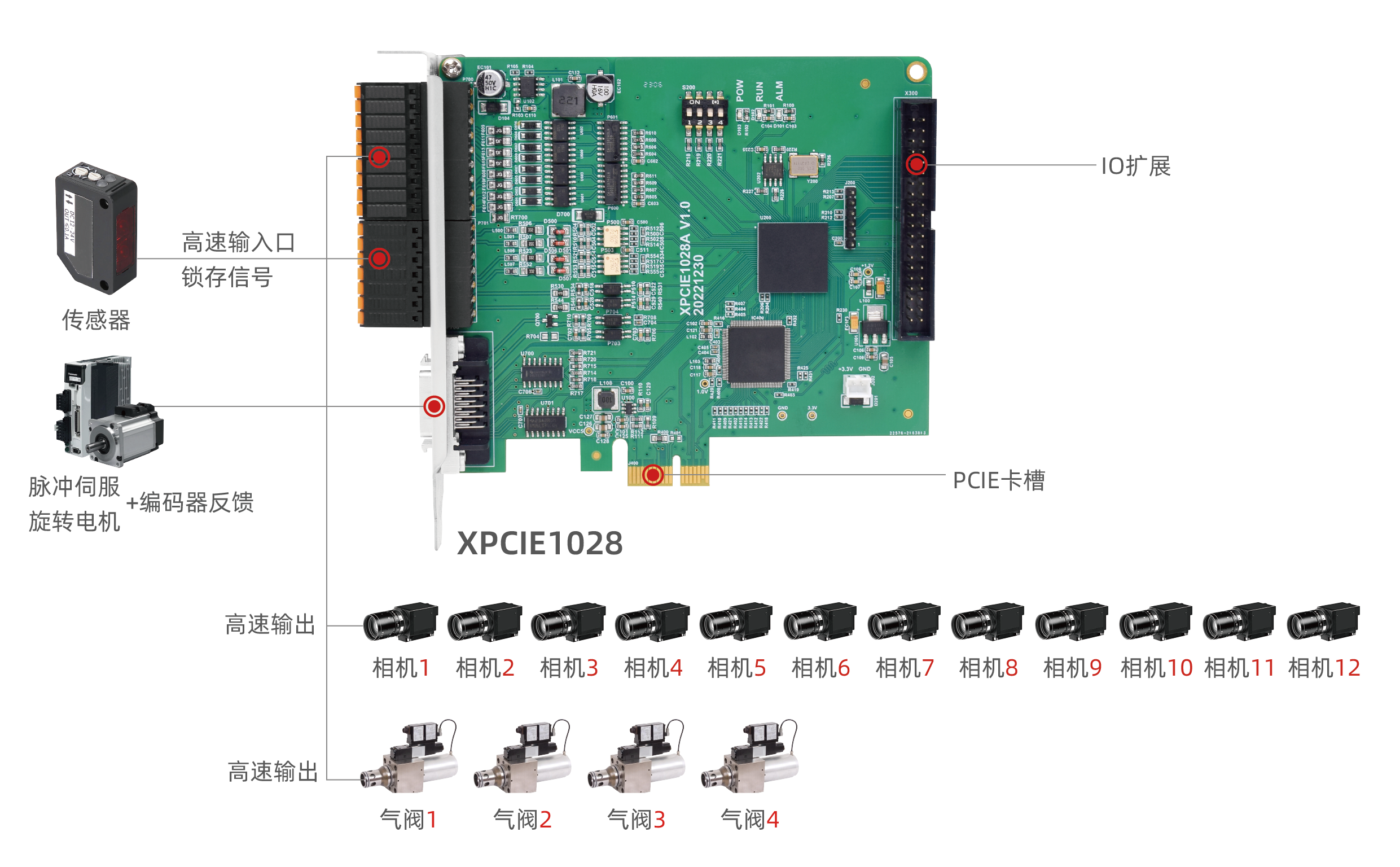

系统架构
